中海石油中捷石化有限公司
安全环保与清洁燃料升级项目
四通一平
机械顶管工程施工组织设计
编制单位：吉林市九通建设集团有限公司
审 核：
审 批：
日 期： 2012年9月 日
目 录
- 工程概况 ……………………………………………………………………………
- 工程范围 ……………………………………………………………………………
- 施工方案 ……………………………………………………………………………
四、 施工组织及施工部署 ……………………………………………………………
五、施工技术质量、安全文明保证及环境保护措施 ……………………………
六、施工进度计划 ………………………………………………………………………一、工程概况
本工程属于中海油中捷石化有限公司安全环保与清洁燃料升级项目，新厂区四通平工程，本工程包括二处电气部分，电缆套管采用DN150钢套管，及一处给水部分，过路及过河管线，采用DN100PE管，顶管长度以现场实际情况发生工程量为准。
二、工程范围
本次顶管共有3个位置，包括2根DN150 钢套管，1根DN100PE管，其中DN150钢套管每根约长20米，PE管约长100米。（以实际施工为准）
具体位置如下：
- 新启元化工厂东门桥北侧,自新厂区向桥头北侧约1米位置,一根为新厂区办公楼区域提供电源用过路套管。
- 新厂区(黄赵公路东侧)坐标(A:2583.016 B:2000.083)向火炬与老厂区南侧围墙中间位置，新厂区施工用水源过路、过河全线(PE管)。
- 新厂区PE管线向北平行，坐标（A：2821.699 B：2001.014）位置，一根为新厂区原油罐区域施工提供电源用过路套管。
三、施工方案
（一）、施工准备：
1、施工技术资料准备：
在工程开工前把施工组织设计、安全管理实施细则、工程质量保护措施等技术资料编制完毕。同时对现场的管线进行摸底、查找，并进行登记和做好记号，根据现场摸底、查找，在黄赵河和围墙之间有两条管线，各埋深2米，围墙内有电缆、光缆、消防管线，电缆埋深1米，光缆1.5米，消防管线1.5米。
2、材料准备：
在开工前一天，必须完成材料的准备或采购工作以免影响工程进度。
3、施工工具配置：
| 序号 | 工 具 名 称 | 单位 | 数量 | 备 注 |
| 1 | 进口顶管机械 | 台 | 1 | 状况良好 |
| 2 | 运输汽车（5t） | 辆 | 2 | 状况良好 |
| 3 | 吊车（8 t） | 辆 | 1 | 状况良好 |
| 4 | 水车（3立方） | 台 | 1 | 状况良好 |
| 5 | 电焊机 | 台 | 1 | 状况良好 |
| 6 | 抽水泵 | 台 | 2 | 状况良好 |
| 7 | 发电机 | 台 | 1 | 状况良好 |
| 8 | 全站仪 | 台 | 1 | 状况良好 |
| 9 | 水准仪 | 台 | 1 | 状况良好 |
4、施工人员配备：
本工程有三个施工班组配合施工。施工一班5人，施工二班8人，分二组交换接班施工；电工班4人，分二组交换接班施工。
（二）、施工方法和施工顺序：
根据本工程的特点，采用机械钻孔穿管的施工方法。
本工程按以下工艺流程进行施工：
管线勘察—进场—人工挖工作坑—导向—回括—回拖—管口处理—场地修复、清理、退场。

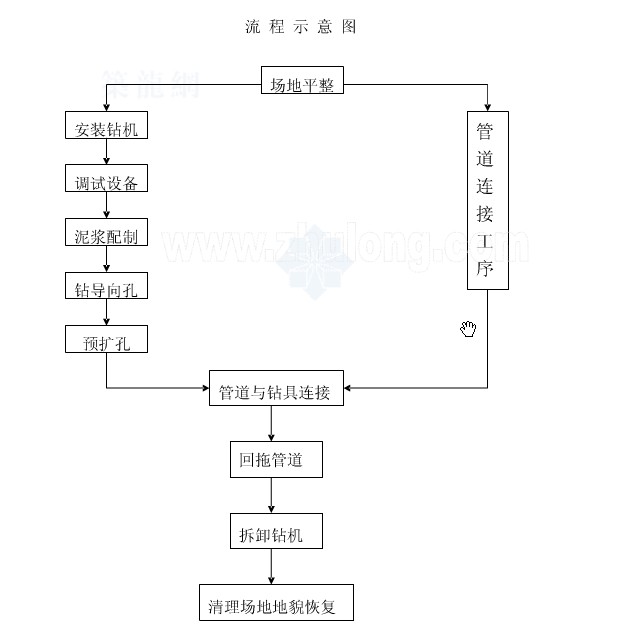

以下为本工程施工工艺流程图：
机械成孔的施工工艺过程：钻孔（最大孔直径为200mm）
第一次扩孔（最大孔直径为400mm）
第二次扩孔（最大孔直径为600mm）
。由于钻孔机的特性和所配钻头的限制，每次扩孔的直径均只比上次增加200mm。孔的直径必须比管道的直径大100mm，管道才能安装。根据这一特点，扩孔的次数（或说扩孔直径）应由单管径的大小或管束的外径来决定。本次采取扩孔回拉的方法进行管道安装。
泥浆的作用一方面起到对孔壁土层的凝固，防止塌孔，另一方面起到减少钻头阻力和降温的作用。它是由膨润土、聚合物和水混合组成的。泥浆的配方是：每立方米孔采用：膨润土30kg，聚合物5升，水1立方。
泥浆制作后，用专用注射机输送达到钻头的前方。
泥浆随着钻孔长度的增加会慢慢的减少，为了保证成孔后管道的顺利穿过，在成孔过程中，还要不断的往钻孔内注水。利用水的压力支撑钻孔孔壁和防止孔内泥浆凝固。
由于不受场地的限制，钻机进入工作坑道施工的轨迹是直线的。但要根据现场的实际情况，如地下管线的位置如何，管机的工作面有无障碍，管道长度的大小来决定，但一般不小于10度（如下示意图）。
图1－1
工作坑 黄赵公路 黄赵河
顶管位置
火
四、施工组织和施工部署
为了便于管理，本工程设项目经理部。由公司经理担任项目经理，下设技术员、安全员、材料员和施工员。
（一）、项目部结构图：
项目经理
技术员 安全员 材料员 施工员
施工一班 施工二班 电工班
（二）、各部门主要职责：
1、项目经理职责：
1）、受公司委托，代表公司处理与本工程有关的外部关系，决策本工程的重大事项，对工程全面负责。
2）、认真惯彻国家和上级有关方针、政策、法规和承包合同的要求。接受项目法人和监理工程师有关工程的各项指令，确保项目法人要求的安全、质量和进度目标全面实现。
3）、科学组织和调配参加工程施工的人、财、物等资源，保证工程协调有序进展。确保工程按计划竣工。
4）、对本工程的安全负责，组织制定和执行保障施工安全的措施。
2、技术员职责：
1）、在项目经理的领导下，负责技术管理工程。
2）、编制施工组织设计、各种施工技术措施以质量管理制度，解决施工中出现的技术问题。预测影响工程质量的薄弱五环节，并制定相应的预防措施。
3）、负责施工现场技术管理工作、参加技术交底，领会设计意图，严格按图施工，把好质量关。
4）、负责检查工程质量状况，组织质量复检，安排中间验收和竣工验收的具体事宜。
5）、负责质量记录的整理、收集和归档，做好工程资料的管理。负责工程移交。
3、安全员职责：
1）、在项目经理的领导下，负责安全的管理工作。
2）、编制安全管理制度，预测影响工程安全薄弱环节，并制定相应的预防措施。
3）、组织检查工程的安全状况。
4、施工员职责：
1）、在项目经理的领导下，负责现场的施工管理工作。
2）、负责组织各施工班组按设计图纸、施工规范进行施工作业。
3）、负责协调内部和外联的具体工作。
4）、负责做好施工日记和隐藏工程的记录工作。
5、材料员职责：
1）、在项目经理的领导下，负责材料的组织、采购和保管工作。
2）、建立健全设备管理的各项规章制度，编制设备材料的采购计划和材料需用量计划。
3）、负责对材料的质量检查、合格证书的收集和材料的发放。
6、施工一班职责：
1）、负责管道的勘察和管位的确定。
2）、负责本工程的基坑开挖和修复工作。
3）、负责组织和配备施工过程中所使用的施工工具和防护设备。
4）、负责本班的安全工作。
7、施工二班职责：
1）、负责本工程顶管机械的安装和钻孔工作。
2）、负责管道的安装工作。
3）、负责组织和配备施工过程中所使用的施工工具。
4）、负责本班的安全工作。
8、电工班职责：
1）、负责顶管工作中的照明和抽水及通风工作。
2）、负责各施工班组施工设备电源的安装。
3）、负责发电机等设备的管理。
五、施工技术质量、安全文明保证及环境保护措施
（一）、施工技术措施：
1、施工过程严格遵照设计要求和执行施工规程规定工艺和控制质量。
2、材料检验：由材料员对每种进场材料进行材质检验，到场材料必须具有符合要求的合格证书，如对到场材料的所怀疑，可以停止使用，直到复试合格方可用于工程，否则勒令退场。
3、在人工挖基坑之前，对基坑位置、深度和垂直度进行复核，以确保成孔的正确性。
4、基坑检查，基坑成孔之后对孔径、孔深等检测指标进行复验，必须达到设计和施工规范要求后方可进行下道工序施工。
5、机械钻孔：机械钻孔必须符合设计和施工规范要求。出孔位置必须控制偏差在允许范围之内。
（二）、保证施工质量措施：
1、建立项目经理为领导的施工、技术、材料、安全和质量管理小组，开展质量教育工作，使每个职工都树立良好的质量意识。每道工序严格把关，保证施工质量，以优质高速完成工程。
2、测绘员要对轴线桩位进行复核，确保每根管位置都符合设计要求，管位正确。
3、施工员要对每一道工序均认真进行复核，严格监督施工班组以设计要求和施工验收规范进行施工，做好隐藏工程验收工作。
4、材料量要严格把好材料关。每批材料进场必须有质量保证书，并按规定进行复核，有权对不符合质量要求的材料勒令退场。
5、施工员要严格掌握机械操作的正确性，对加料情况监督，督促按规定做好试块及进行养护。
（三）、保证施工安全措施：
1、建立、健全安全生产责任制，责任落实到人。各项经济承包有明确的安全指标和包括奖惩办法在内的保证措施。
2、进入施工现场人员必须遵守安全生产纪律，必须戴安全帽、穿安全靴。
3、每天做好安全生产技术交底，并对重要部位、危险岗位进行安全检查和监护。
4、支挡土板时要严格按照规范进行，要密切注意所挡土的动态，出现问题要及时补救。
5、机械钻孔时，安全员要在现场监督，并指定专业人员监护和指导。
6、要严格执行操作规格，严禁不停机进行检查钻头动态。
7、施工现场应设置防护栏，夜间应设明显红灯标志。
（四）、环境保护和文明施工措施：
1、；加强对入场员工的环保教育，让员工对立环境保护观念，自觉按环保要求开展工作。
2、处理垃圾的措施：在工地设置一个生活、生产垃圾集中堆放场，定期运至规定的垃圾场，不乱扔、弃置各种垃圾。
3、减少有害气体措施；不允许在工地上燃烧杂物、废油。
4、采取一切合理措施，避免污染、噪声等，保护工地及周围的环境。
5、在施工现场要设置施工标志牌。
6、材料堆放尽量不要占用太大地方，不要妨碍交通。
7、要注意做好施工场地环境卫生，施工完毕后要对现场进行清扫。
8、要注意保护好施工现场的各种地下管道和地面市政设施。
六、施工进度计划
本工程计划施工日历天数14天，计划施工13个工作日，裕度1天。
详见进度规划表。
定向钻进施工进度规划表
| 天数
施工项目 |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| 施工前准备 | ||||||||||||||
| 管道定位 | ||||||||||||||
| 挖基坑 | ||||||||||||||
| 钻进及拖管 | ||||||||||||||
| 工程收尾 |
注：同一项目的分段表示不同位置的施工。
