电力配网自动化方案
一、
项目背景：
电力局拟对辖区内的配电网络进行自动化改造，并对其进行远程监控。要求远程配网自动化终端设备必须符合中国移动集团公司的《行业终端监控管理系统与终端接口规范》。我公司经过分析以及与移动公司的沟通，提出以下解决方案：
二、
移动数据通信方案的优化——WMMP平台解决方案
1、
传统通讯方案
2008-12-8 03:17
传统方案只提供无线通信通道，存在以下问题：
−
无法准确判断通信，不能为客户提供优质服务
−
客户无法获知终端实时状态，缺少移动通信相关的管理手段
−
针对不同规格的终端，客户须进行较大量的二次开发
−
终端出现故障后，无法准确判断故障点：设备/网络/客户应用中心
−
移动网络对于客户不透明，无法获知终端相关信息：终端ID与IP的对应关系、终端侧的网络状况、终端当前的配置信息等
2、优化的方案：WMMP平台
针对传统移动通信方案存在的问题，同时为了提升业务服务质量，保障集团客户业务数据的可靠传输，中国移动专门建设通信管理平台，开发相关的管理协议，规范移动通信终端，对大客户业务进行有效保障：
−
对终端及无线传输通道进行监控和管理
−
实现大客户对终端的远程管理和维护的需求
−
终端规格统一，二次开发工作简单
−

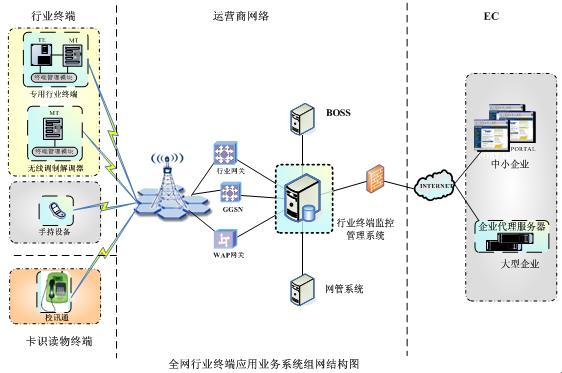

终端出现故障后，终端上报故障代码，移动公司进行分析，并及时进行处理以下是行业终端监控管理系统结构图：
2008-12-8 03:17

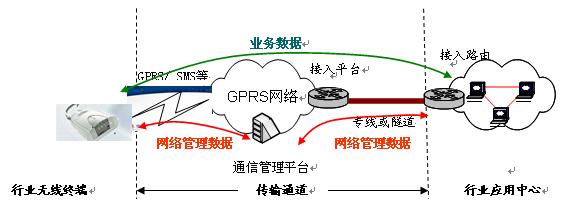

采用该种移动数据通信方案后，远程数据通信业务的网络数据拓扑如下：
2008-12-8 03:17
采用这样的方案后，集团客户在进行移动数据业务时，可以获得如下的功能优化：
远程参数配置
−
终端初次上电通过统一的APN接入平台，通过服务器的鉴权后，取得用户定制的参数
−
用户通过管理服务器开放的Web界面，实时远程修改终端配置
在线状态监控
−
显示终端在线信息，并提供详细统计报表
故障报警
−
终端与用户应用平台建立GPRS连接失败，可以通过短信通道上报故障告警信息
终端远程激活
−
用户通过管理服务器开放的Web界面，对指定某个或某类不在线终端进行激活，建立与企业应用系统的连接
远程维护服务支撑
−
支撑平台发现故障终端，并将相关信息告知终端生产厂商
−
终端厂商通过专门APN建立远程维护的通路
软件升级
−
通过空中信道（GPRS、短信）实现升级软件的自动下发及升级
对企业应用支持
−
企业应用可以通过消息接口取得手机号所对应的IP地址
−
对某些终端，平台可以获取终端所属小区信息，从而提供其位置信息
一、
配网自动化方案网络结构及详解

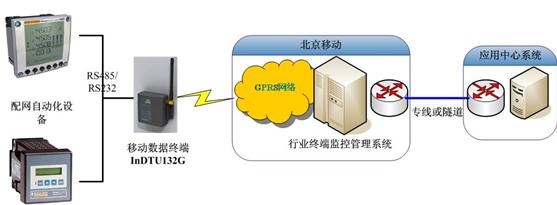

采用移动公司优化的数据移动方案，我们制定了针对移动本次配网自动化的技术方案。以下是方案的网络结构图：
2008-12-8 03:17
方案详解：
1、 配网自动化终端由配网设备和移动数据终端InDTU132G构成，InDTU132G采用RS485/232接口和配网设备连接，将相应监控数据通过GPRS网络传输到移动的行业终端监控管理系统。
2、 应用中心系统采用专线或隧道的方式，与行业终端监控管理系统联接。行业终端监控管理系统负责接收配网设备上传的业务数据和网络管理数据。业务数据也可通过移动数据终端InDTU132G接收后，直接上传到应用中心系统。
北京映翰通网络技术有限公司的移动数据终端符合中国移动通信集团公司的《行业终端监控管理系统与终端接口规范》。
一、
无线数据终端介绍
映翰通公司的无线数据串口终端InDTU 132G应用于工业远程数据采集和传输，基于中国移动的GPRS网络，为工业用户提供TCP/IP之上的无线数据传输通道，功能上完成远程控制站串口设备和中心控制系统间的无线数据通信，使远程工业现场控制得以实现。
InDTU 132系列产品在设计和生产上充分考虑工业应用的需要，其性能和技术指标均符合工业产品标准。产品在硬件设计上采用高性能、高集成的8位处理器，内置SDRAM和FLASH以实现强大的处理性能。通信模块采用高可靠的GPRS模块。在软件上采用了完善健壮的ppp、tcp/ip及应用层协议栈，同时对网络性能，尤其是窄带链路性能进行了优化，使其在GPRS网络上发挥出色的效能。
|
外部特性 工作环境温度：-20 °C ～+65℃ |
| 性能特征 嵌入式处理器，支持高速处理协议和大量数据； 设备上电联网成功率100%； 稳定性：7x24小时； 设备断网后自动联网成功率100%； 在UDP传输模式下，较高发送频率（每5s发送一个256B数据包）的情况下，丢包率3%以下； 外部供电频繁断电上电，联网成功率100%，联网时间在40s~70s之内； |
功能特性 多种工作模式选择； 永远在线； 支持本地数据激活； 支持电话激活； 支持定时激活； 支持定时下线； 软硬件多重看门狗机制； 内嵌完备的PPP，TCP/IP协议栈； 协议扩展功能； 内置ppp心跳机制，防止InDTU被基站休眠； 应用层心跳机制，保持应用层稳定连接，适时检测连接状况； 可升级固件程序； 支持中国移动WMMP平台，可进行远程管理； |
2008-12-8 03:18
