工程质量实测实量操作指引（02版）

1. 总则
2. 目的………………………………………………………………………………………………6
3. 适用范围…………………………………………………………………………………………6
4. 取样原则与计算说明……………………………………………………………………………6
5. 土建工程篇
6. 混凝土结构工程…………………………………………………………………………………10
   1. 基本原则…………………………………………………………………………………10
   2. 截面尺寸偏差（砼结构）………………………………………………………………10
   3. 表面平整度（砼结构）………………………………………………………………11
   4. 垂直度（砼结构）………………………………………………………………………12
   5. 顶板水平度极差（砼结构）……………………………………………………………13
   6. 楼板厚度偏差（砼结构）………………………………………………………………14
   7. 施工控制线设置（砼结构）……………………………………………………………15
   8. 轴线偏差控制（砼结构）………………………………………………………………16
7. PC结构…………………………………………………………………………………………17
   1. 基本原则…………………………………………………………………………………17
   2. PC板安装精度（PC结构）……………………………………………………………………17
   3. PC板构件尺寸偏差（PC结构）………………………………………………………………18
8. 砌筑工程…………………………………………………………………………………………19
   1. 基本原则…………………………………………………………………………………19
   2. 表面平整度（砌筑工程）………………………………………………………………19
   3. 垂直度（砌筑工程）……………………………………………………………………20

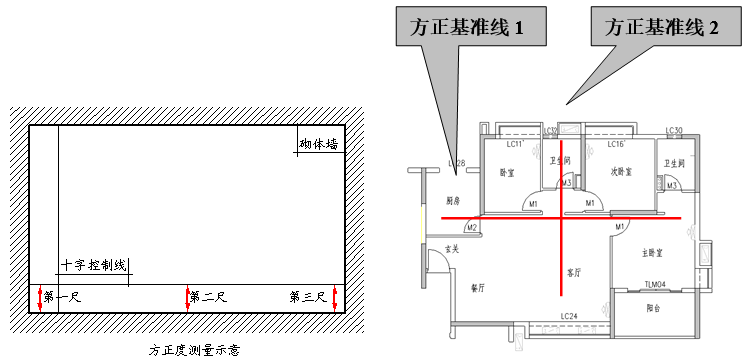

   4. 方正度（砌筑工程）……………………………………………………………………21

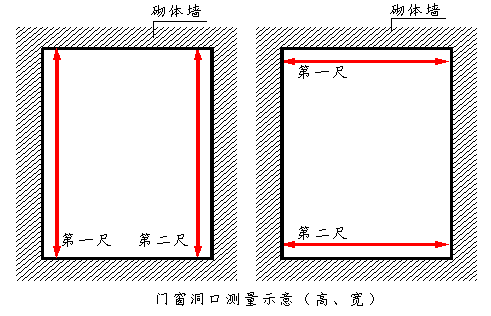

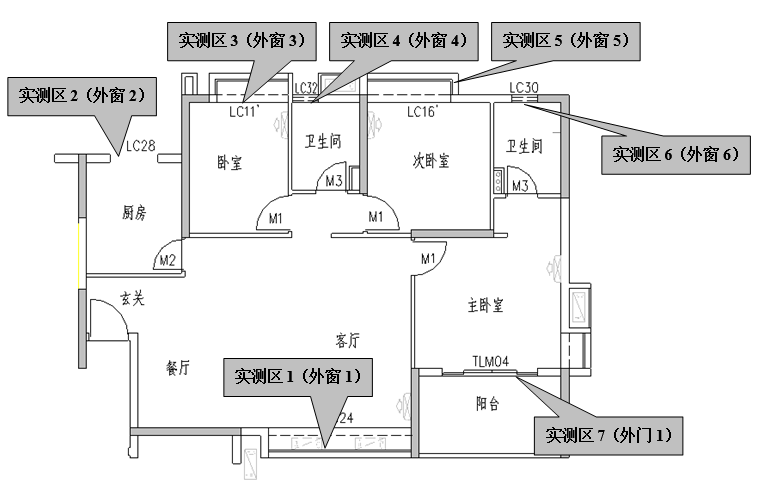

   5. 外门窗洞口尺寸偏差…………………………………………………………………22
9. 抹灰工程…………………………………………………………………………………………23
   1. 基本原则…………………………………………………………………………………23
   2. 墙体表面平整度（抹灰工程）…………………………………………………………23
   3. 墙面垂直度（抹灰工程）………………………………………………………………24
   4. 室内净高偏差（抹灰工程）……………………………………………………………25
   5. 顶板水平度极差（抹灰工程）…………………………………………………………26
   6. 方正度（抹灰工程）……………………………………………………………………27
   7. 地面表面平整度（抹灰工程）…………………………………………………………28
   8. 阴阳角方正（抹灰工程）…………………………………………………………………29
   9. 地面水平度极差（抹灰工程）…………………………………………………………30
   10. 房间开间/进深偏差（抹灰工程）……………………………………………………31
   11. 户内门洞尺寸偏差（抹灰工程）…………………………………………………………32
   12. 外墙窗内侧墙体厚度极差（抹灰工程）………………………………………………33
   13. 同户型同厨卫间管井尺寸偏差（抹灰工程）…………………………………………34
   14. 同户型同厨卫间窗底框标高偏差（抹灰工程）………………………………………35
   15. 同户型同厨卫间窗侧框墙距偏差（抹灰工程）………………………………………36
   16. 柜体嵌入位尺寸偏差（抹灰工程）……………………………………………………37
   17. 同户型同厨卫间开间/进深偏差（抹灰工程）…………………………………………38
10. 墙面涂饰工程（公区）……………………………………………………………………………38
    1. 基本原则…………………………………………………………………………………38
    2. 平整度（墙面涂饰工程）……………………………………………………………………39
    3. 垂直度（墙面涂饰工程）………………………………………………………………39
11. 墙面饰面砖工程（公区）……………………………………………………………………………39
    1. 基本原则…………………………………………………………………………………39
    2. 平整度（墙面砖工程）……………………………………………………………………39
    3. 垂直度（墙面砖工程）………………………………………………………………40
    4. 阴阳角方正（墙面砖工程）………………………………………………………………41
    5. 接缝高低差（墙面砖工程）………………………………………………………42
12. 地面饰面砖工程（公区）……………………………………………………………………………42
    1. 基本原则…………………………………………………………………………………42
    2. 平整度（地面砖工程）…………………………………………………………43
    3. 接缝高低差（地面砖工程）………………………………………………………………44
13. 设备安装工程……………………………………………………………………………45
    1. 基本原则…………………………………………………………………………………45
    2. 坐便坑距偏差………………………………………………………………………45
    3. 同一室内底盒标高差………………………………………………………………46
    4. 淋浴器冷热水龙头中心间距…………………………………………………………………47
    5. 给排水立管垂直度………………………………………………………………………47
    6. 单双排暗装照明配电箱底边距地高度………………………………………………………47
    7. 空调挂机冷凝水管洞口中心距地高度………………………………………………………48
    8. 空调插座底边距地高度………………………………………………………………………48
    9. 消防立管垂直度……………………………………………………………………………48
    10. 消防箱体安装垂直度………………………………………………………………………49
    11. 消防栓栓口中心距完成地面的高度…………………………………………………………49
14. 铝合金门窗工程……………………………………………………………………………50
    1. 基本原则…………………………………………………………………………………50

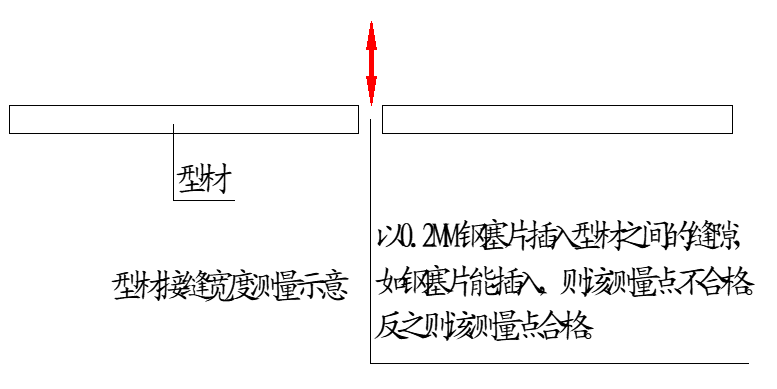

    2. 型材拼缝宽度（铝合金门窗）………………………………………………………………50
    3. 型材拼缝高低差（铝合金-塑钢门窗）………………………………………………………51
    4. 铝合金门或窗框正面垂直度（铝合金-塑钢门窗）………………………………………52
15. 防渗漏工程…………………………………………………………………………………53
    1. 基本原则…………………………………………………………………………………53
    2. 卫生间涂膜厚度（防水工程）………………………………………………………………53
    3. 卫生间附加防水层（防水工程）………………………………………………………54

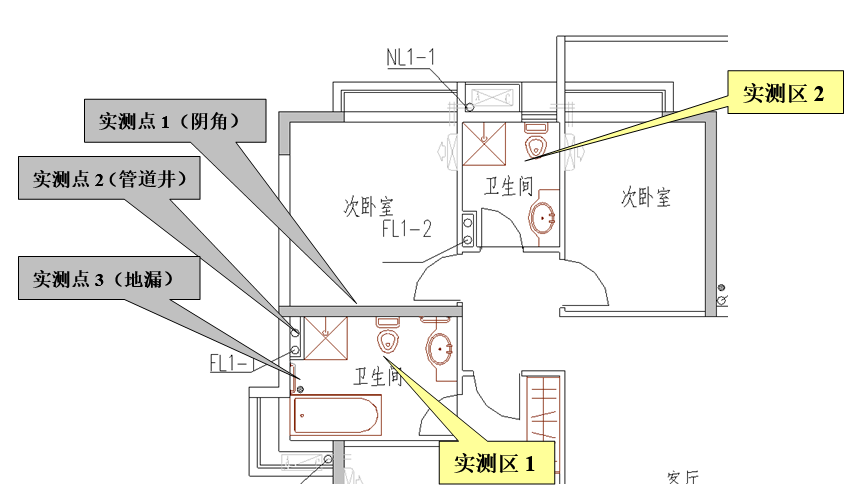

    4. 卫生间地漏（防水工程）………………………………………………………………55
    5. 外门窗边框外表面防水层（铝合金-塑钢窗）……………………………………………56
    6. 窗框收口与塞缝（铝合金-塑钢窗）………………………………………………………58
16. 防空鼓/开裂工程…………………………………………………………………………………59
    1. 外墙防开裂节点（砌筑阶段）………………………………………………………………59
    2. 内墙防开裂节点（砌筑工程）………………………………………………………60

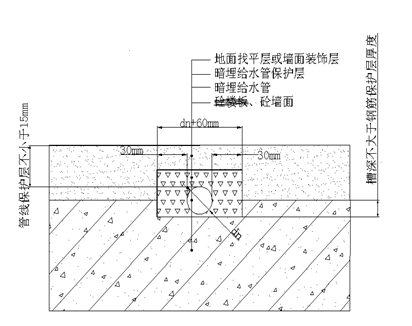

    3. 砼墙面给水管暗埋（设备安装）……………………………………………………………61

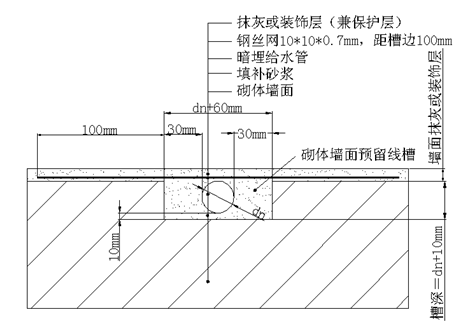

    4. 砌体墙面给水管暗埋（设备安装）……………………………………………………62
    5. 砌体墙面电线管暗埋（设备安装）………………………………………………………63
    6. 裂缝/空鼓（抹灰工程）………………………………………………………………64
    7. 裂缝/空鼓（公区墙砖工程）…………………………………………………………65
    8. 裂缝/空鼓（公区地砖工程）…………………………………………………………66

第三篇 精装修篇

1. 材料工程………………………………………………………………………………………66
   1. 基本原则………………………………………………………………………………67
   2. 石材厚度（人造石）…………………………………………………………………67
   3. 装饰栏杆管材厚度…………………………………………………………………67
   4. 吊顶螺杆直径………………………………………………………………………………67
   5. 吊顶龙骨厚度………………………………………………………………………68
   6. 木基层板材厚度……………………………………………………………………69
   7. 木地板厚度………………………………………………………………………69
   8. 玻璃隔断（玻璃厚度）…………………………………………………………70
   9. 不锈钢饰面材料厚度………………………………………………………………………70
2. 基层工程………………………………………………………………………………………70
   1. 龙骨水平度…………………………………………………………………………………70
   2. 石膏线水平度………………………………………………………………………71
   3. 木基层平整度…………………………………………………………………………………71
   4. 木基层垂直度………………………………………………………………………72
   5. 抹灰墙面空鼓/开裂（抹灰装修单位施工）…………………………………………………72
   6. 同户型同厨卫间管井尺寸偏差（抹灰工程）…………………………………………72
   7. 柜体嵌入位尺寸偏差（抹灰工程））…………………………………………………73
   8. 户内门洞尺寸偏差（抹灰工程）………………………………………………………74
   9. 门套工程（抹灰工程）………………………………………………………………75
   10. 地面表面平整度（抹灰工程）…………………………………………………………76
   11. 地面水平度极差（抹灰工程）…………………………………………………………77
3. 设备安装工程………………………………………………………………………………………78
   1. 基本原则…………………………………………………………………………………78
   2. 墙面开槽标准（电）………………………………………………………………………78
   3. 墙面开槽标准（水）…………………………………………………………………………78
   4. 同一室内底盒标高差………………………………………………………………………79
   5. 淋浴器冷热水龙头中心距……………………………………………………………80
   6. 坐便器中心离旁边地漏中心的距离………………………………………………80
   7. 柜体内下水管道凸出柜体的长度…………………………………………………81
   8. 空调挂机冷凝水管中心距地距离………………………………………………………81
   9. 空调插座底边距地距离………………………………………………………………82
   10. 坐便器预留孔距偏差………………………………………………………………82
   11. 并列面板高度偏差……………………………………………………………………83
4. 涂饰工程………………………………………………………………………………………83
   1. 基本原则…………………………………………………………………………………83
   2. 墙面平整度（涂饰工程）…………………………………………………………………83
   3. 墙面垂直度（涂饰工程）…………………………………………………………………84
   4. 阴阳角方正（涂饰工程）………………………………………………………………85
   5. 方正性（涂饰工程）…………………………………………………………………86
   6. 阴阳角直线度（涂饰工程）…………………………………………………………87
   7. 窗洞两侧阴阳角直线度（涂饰工程）………………………………………………………87
   8. 开间/进深（涂饰工程）…………………………………………………………………88
   9. 石膏板顶棚水平度（涂饰工程）……………………………………………………………88
   10. 净高（涂饰工程）………………………………………………………………………89
   11. 原始顶棚水平度（涂饰工程）………………………………………………………………89
5. 墙面饰面砖工程工程…………………………………………………………………………90
   1. 基本原则…………………………………………………………………………………90
   2. 平整度（墙面饰面砖工程）…………………………………………………………………91
   3. 垂直度（墙面饰面砖工程）…………………………………………………………………91
   4. 阴阳角方正（墙面饰面砖工程）…………………………………………………………92
   5. 饰面砖拼缝宽度（墙面饰面砖工程）………………………………………………………93
   6. 拼缝高低差（墙面饰面砖工程）……………………………………………………………93
6. 地面饰面砖工程工程…………………………………………………………………………94
   1. 基本原则…………………………………………………………………………………94
   2. 平整度（面饰面砖工程）…………………………………………………………………94
   3. 厨、卫生间、阳台完成面高差（地面饰面砖工程）………………………………………95
   4. 饰面砖拼缝宽度（地面饰面砖工程）……………………………………………………96
   5. 接缝高低差（地面饰面砖工程）………………………………………………………96
7. 室内门安装工程工程…………………………………………………………………………97
   1. 基本原则…………………………………………………………………………………97
   2. 门套宽度与预留门套宽度…………………………………………………………………98
   3. 门贴脸与门套缝隙………………………………………………………………………98
   4. 门扇与侧边框留缝宽度………………………………………………………………98
   5. 门扇与地面留缝宽度（室内门）………………………………………………………99
   6. 门扇与地面留缝宽度（厨卫门）………………………………………………………99
   7. 门框正侧面垂直度…………………………………………………………………………100
8. 木地板安装工程…………………………………………………………………………101
   1. 基本原则…………………………………………………………………………………101
   2. 地面平整度……………………………………………………………………………101
   3. 地面水平度极差………………………………………………………………………102
   4. 踢脚线直线度…………………………………………………………………………103
   5. 踢脚线与面层间的缝隙………………………………………………………………104
9. 橱柜安装工程………………………………………………………………………………105
   1. 基本原则…………………………………………………………………………………107
   2. 柜体水平度……………………………………………………………………………108

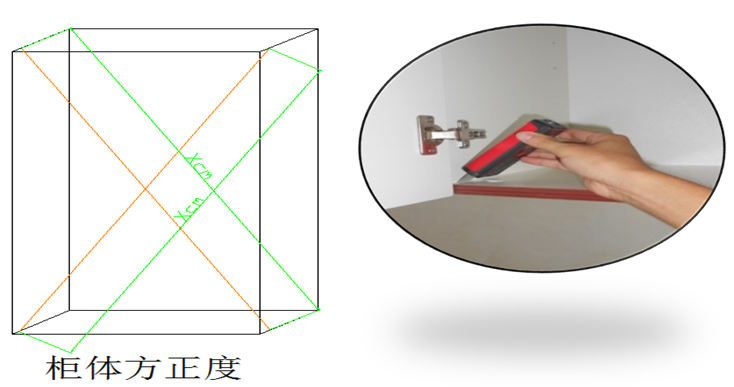

   3. 柜体方正度……………………………………………………………………………109

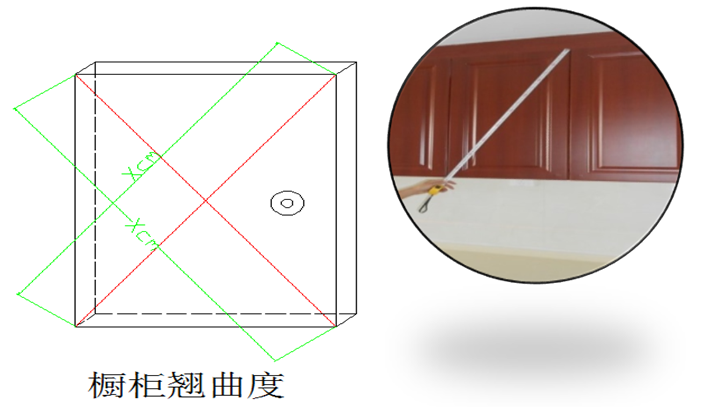

   4. 柜体翘曲度误差………………………………………………………………………110
   5. 台面平整度……………………………………………………………………………111
   6. 柜体分缝误差…………………………………………………………………………112

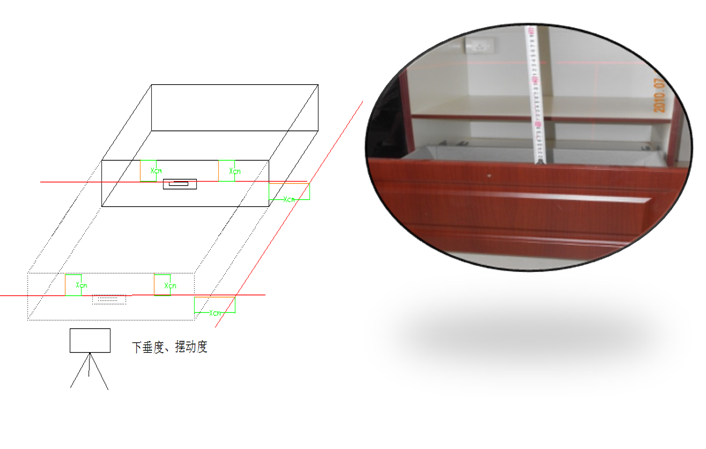

   7. 柜体下垂度、摆动度误差……………………………………………………………113
10. 幕墙工程………………………………………………………………………………114
    1. 横梁水平度……………………………………………………………………………114
    2. 幕墙立面垂直度……………………………………………………………………………114
    3. 柜接缝直线度………………………………………………………………………115
    4. 接缝高低差……………………………………………………………………………115
    5. 竖向杆件直线度…………………………………………………………………………116

第一篇 总则

1. 目的
   1. 作为《工程检查作业指引》制度的补充。
   2. 规范产品质量实测过程的程序、取样方法、测量操作、数据处理等具体步骤和要求。
   3. 提供产品质量实测的操作方法，尽可能消除人为操作引起的偏差。
2. 适用范围
   1. 本指引适用于按《工程检查作业指引》要求，XX集团所有在建工程（自结构±0.00至交付完成）项目，包括全资项目以及非全资但XX负责经营管理的项目。
   2. 各一线公司应根据本指引制定本公司实测实量执行细则，明确：施工单位应按分户对所有实测区进行100%实测实量并建立分户/分层实测档案；监理公司对施工单位实测数据按不低于30%的比例进行复测；项目部及工程部专职质量工程师对监理公司复测数据按不低于15%的比例进行复测；一线公司应将经监理及公司相关部门复测后的实测数据作为对施工单位付款及评估的重要参考依据。区域及集团进行实测实量时应对一线公司实测数据进行检查核对。
3. 取样原则与计算说明
   1. 取样原则

3.1.1 随机原则：各实测取样的楼栋、楼层、房间、测点等，必须结合当前各标段的施工进度，通过图纸或随机抽样事前确定。

3.1.2 可追溯原则：对实测实量的各项目标段结构层或房间的具体楼栋号、房号做好书面记录并存档。

3.1.3 完整原则：同一分部工程内所有分项实测指标，根据现场情况具备条件的必须全部进行实测，不能有遗漏。

3.1.4 效率原则：在选取实测套房时，要充分考虑各分部分项的实测指标的可测性，使一套房包括尽可能多的实测指标，以提高实测效率。

3.1.5真实原则：测量数据应反映项目的真实质量，避免为了片面提高实测指标，过度修补或做表面文章，实测取点时应规避相应部位，并对修补方案合理性进行检查。

3.1.6常态原则：各项目对施工现场的管理要保持常态化。严禁采用停工迎检和现场PPT汇报、利用外部资源（包括物业保洁、物业保安、委托第三方等）进行场地清理，或者进行各种形式的包装等。

3.1.7公正原则：出现违法职业操守、职业底线的行为，集团将严格按有关制度进行处理；并视情节严重程度，采取整体扣减项目合格率、系统内通报、直至按照《职员职务行为准则》的相应规定进行严格处理。

• 1. 计算说明
     1. 为进一步澄清评估过程中出现的一些问题，保持实测实量工作的公平性，避免一些不合理的质量处理方法，对相关计算进行说明。
     2. 具备实测条件项目才参加观感评分；对于不具备实测条件的项目，可在施工工序缺陷评分中加以反映。
     3. 观感质量合格率、管理动作、安全文明合格率的具体评测标准和方法，详附件评分表。
     4. 对于采用技术创新和优化的标准节点，对可能的系统性质量隐患进行有效规避的，按如下方式进行评测：

1. 该创新或节点的有效性需报集团运营管理中心认定；
2. 如该创新或节点能够全面消除可能的质量隐患，则其所涉及的分项实测指标按100%计算，并以相应的合格计算点数，直接纳入相应标段的合格率计算；
3. 如该创新或节点只能部分消除可能的质量隐患，则所涉及的分项实测指标按相应的比例就算，并以相应比例的合格计算点数，直接纳入相应标段的合格率计算；
4. 该创新或节点在评测标段内全面得到实施，其有效性的比例和涉及的实测指标须报集团运营管理中心认定。
   • 1. 对于集团在不同时期发布的禁止性做法，按如下方式进行评测：
5. 如存在系统性质量隐患，直接进行合格率扣减，不再进行实测实量；
6. 直接扣减的规则为：以0％作为该分项实测指标的合格率，并以相应的不合格计算点数，直接纳入相应标段的合格率计算；
7. 扣减指标包括但不限于以下内容：外墙抗裂节点、内墙抗裂节点、同一室内底盒标高差、并列面板高度偏差、砼楼板和砼墙面给水管暗埋、砌体墙面给水管暗埋、砌体墙电线管暗埋等。
   • 1. 对于同一个项目，不同标段，由同一总包单位施工，且实际施工控制人为同一人时，为控制实测工作量，可将相关标段进行合并实测实量。
     2. 对于质量合格率中的各类面积的计算，说明如下：
8. 质量实测合格率的标段面积：具备实测条件的该标段±0．000以上的在建面积；
9. 质量实测（或综合）合格率的项目面积：该项目第（1）条所有标段面积之和；
10. 项目在建面积（仅在质量风险汇总表体现）：已开始桩基施工（不含土方开挖区域）的所有楼栋的地下室及上部结构面积之和。
    • 1. 对示范区的观感质量评估，按以下原则进行：
11. 施工过程中，必须参加检查评估。
12. 对于已完成的示范区，必须在参加其完成后的最近一期评估检查，后续的评估不再重复参加；
13. 对于已参加评估，且在进行设计修改和质量整改的已完示范区，不再进行观感评估，但需要对其成品保护等工作提出评价；
14. 对于需要进行二次、三次示范区的项目或区域，按第（1）、（2）、（3）原则执行；
15. 对于交付区域的所有已完园建工程，必须参加最近一期的评估检查（并在评估报告中特别注明），后续的评估不再重复参加；
    • 1. 对于砼工程，按以下方法进行计算处理：
16. 除砼拼缝、无抹灰层的砼结构（如墙、柱、顶棚等）打磨外，对于现场评估实测中发现的其他砼墙、柱打磨现象，在实测时需避开打磨区域，同时将对砼的观感质量评分进行扣减。
17. 砼结构原则上要求必须在45天后才允许甩浆隐蔽，具体时间：24天（4套模板，24天后具备拆模条件）＋2天拆模＋2天砌筑＋14天顶砌技术间隔＋1天顶砌＋2天挂网开槽等。
18. 如发现存在砼不合理修补、砼提前隐蔽，隐蔽工序不合理前置，规避现场评估实测时，按如下方式进行处理：

• 如现场仍具实测条件，则砼工程中的截面尺寸、平整度、垂直度、顶板水平度级差四项指标，均按实测成绩的85％计算标段合格率、项目合格率；
• 如现场已不具实测条件，则砼工程的截面尺寸、平整度、垂直度、顶板水平度级差四项指标，均按合格率75％计算标段合格率、项目合格率。
• 如现场砼墙柱进行的大面积批嵌修补，则砼工程中截面尺寸、平整度、垂直度三项指标，均按实测成绩的50％计算标段合格率、项目合格率。
  • 1. 对于砌筑工程，按以下方法进行计算处理：

1. 严禁进行砌体打磨。如在评估期间，如发现存在砌体打磨现象，不论其打磨区域是否在评估抽样的范围内，砌筑工程中的平整度、垂直度、方正度、外门窗洞口尺寸偏差（洞口上、左、右三边为砼结构除外）四项指标，均按80％合格率计入，并据此计算标段合格率。
2. 考虑砌体的砌体开槽、挂网等工序的合理时间，砌体部位甩浆隐蔽时间要求不得少于该部位主体砼结构浇注日期后45天。
3. 如发现存在砌体提前隐蔽，隐蔽工序不合理前置，规避现场评估实测时，按如下方式进行处理：
   • 如现场仍具实测条件，则砌筑工程中的表面平整度、垂直度、方正度、外门窗洞口尺寸偏差（洞口上、左、右三边均为砼结构除外）四项指标，按实测成绩的85％，作为标段合格率、项目合格率的实际计算值；
   • 如现场已不具实测条件，则砌筑工程中的表面平整度、垂直度、方正度、外门窗洞口尺寸偏差（洞口上、左、右三边均为砼结构除外）四项指标，按合格率75％，作为标段合格率、项目合格率的实际计算值。
     1. 诚实守信修补要求：
4. 如发现现场存在作弊行为（引导规避测区）将严肃进行处理，实测指标项作弊的实测点全部记为不合格，季度总结报告内通报批评；
5. 对于砌筑外窗洞口尺寸修补，需制定专修的维修方案，批嵌修补需完善防开裂措施，对于修补完成后存在开裂的测区实测点将记为不合格点。
6. 对于结构涨模部位允许细斩剔凿，禁止进行打磨批嵌，同时对观感评分进行扣减，结构剔凿部位进行实测检查，实测不合格点作为两个不合格计算点。
   • • 1. 土建工程篇
7. 混凝土结构工程
   1. 基本原则
      1. 同一标段内根据各楼栋进度，在实测前随机确定已拆完模板的2个楼层作为混凝土结构工程的实测层。
      2. 根据选取楼层结构平面图，实测实量选点考虑每层结构4个角和中间砼剪力墙、柱。当实测砼结构的截面尺寸、表面平整度、垂直度时，每个实测层要选取10个实测区，2个实测层累计20个实测区。
      3. 当实测同一楼层内顶板水平极差时，每个实测层选取5个实测区，2个实测层累计10个实测区。每个实测区实测5个点，每个点均作为1个计算点。
   2. 截面尺寸偏差（砼结构）
      1. 指标说明：反映层高范围内剪力墙、砼柱施工尺寸与设计图尺寸的偏差。
      2. 合格标准：截面尺寸偏差[－5，8]mm
      3. 测量工具：5m钢卷尺
      4. 测量方法和数据记录：
8. 以钢卷尺测量同一面墙/柱截面尺寸，精确至毫米。
9. 同一墙/柱面作为1个实测区，累计实测实量20个实测区。每个实测区从地面向上300mm 和1500mm各测量截面尺寸1次，选取其中与设计尺寸偏差最大的数，作为判断该实测指标合格率的1个计算点。
   • 1. 示例

• 1. 表面平整度（砼结构）
     1. 指标说明：反映层高范围内剪力墙、砼柱表面平整程度。
     2. 合格标准：[0，8]mm
     3. 测量工具：2米靠尺、楔形塞尺
     4. 测量方法和数据记录：

1. 剪力墙/暗柱：选取长边墙，任选长边墙两面中的一面作为1个实测区。累计实测实量20个实测区。
2. 当所选墙长度小于3米时，同一面墙4个角（顶部及根部）中取左上及右下2个角。按45度角斜放靠尺，累计测2次表面平整度。跨洞口部位必测。这2个实测值分别作为该指标合格率的2个计算点。
3. 当所选墙长度大于3米时，除按45度角斜放靠尺测量两次表面平整度外，还需在墙长度中间水平放靠尺测量1次表面平整度。跨洞口部位必测。这3个实测值分别作为判断该指标合格率的3个计算点。
4. 当取消抹灰层时，取样、测量和记录参照抹灰墙面平整度相关要求（第6.2节）。
5. 砼柱：可以不测表面平整度。
   • 1. 示例：

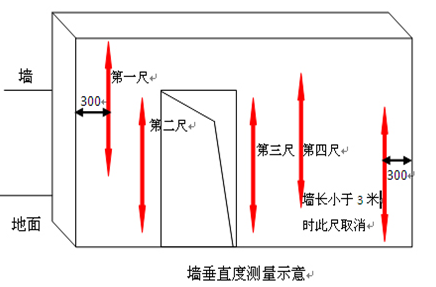

   1. 垂直度（砼结构）
      1. 指标说明：反映层高范围内剪力墙、砼柱表面垂直的程度。
      2. 合格标准：[0，10]mm
      3. 测量工具：2米靠尺
      4. 测量方法和数据记录：
6. 剪力墙：任取长边墙的一面作为1个实测区。累计实测实量20个实测区。
7. 当墙长度小于3米时，同一面墙距两端头竖向阴阳角约30cm位置，分别按以下原则实测2次：一是靠尺顶端接触到上部砼顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度。砼墙体洞口一侧为垂直度必测部位。这2个实测值分别作为判断该实测指标合格率的2个计算点。
8. 当墙长度大于3米时，同一面墙距两端头竖向阴阳角约30cm和墙中间位置，分别按以下原则实测3次：一是靠尺顶端接触到上部砼顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度，三是在墙长度中间位置靠尺基本在高度方向居中时测1次垂直度。砼墙体洞口一侧为垂直度必测部位。这3个实测值分别作为判断该实测指标合格率的3个计算点。
9. 砼柱：任选砼柱四面中的两面，分别将靠尺顶端接触到上部砼顶板和下部地面位时各测1次垂直度。这2个实测值分别作为判断该实测指标合格率的2个计算点。
10. 当取消抹灰层且门洞口为砼结构时时，取样、测量和记录参照抹灰墙面平整度相关要求（第6.3节）。
    • 1. 示例：

• 1. 顶板水平度极差（砼结构）
     1. 指标说明：考虑实际测量的可操作性，选取同一功能房间砼顶板内四个角点和一个中点距离同一水平基准线之间5个实测值的极差值，综合反映同一房间砼顶板的平整程度。
     2. 合格标准：[0，15]mm
     3. 测量工具：激光扫平仪、具有足够刚度的5米钢卷尺（或2米靠尺、激光测距仪）
     4. 测量方法和数据记录：

1. 同一功能房间砼顶板作为1个实测区，累计实测实量10个实测区。
2. 使用激光扫平仪，在实测板跨内打出一条水平基准线。同一实测区距顶板天花线约30cm处位置选取4个角点，以及板跨几何中心位（若板单侧跨度较大可在中心部位增加1个测点），分别测量砼顶板与水平基准线之间的5个垂直距离。以最低点为基准点，计算另外四点与最低点之间的偏差。偏差值≤15mm时实测点合格；最大偏差值≤20mm时，5个偏差值（基准点偏差值以0计）的实际值作为判断该实测指标合格率的5个计算点。最大偏差值﹥20mm时，5个偏差值均按最大偏差值计，作为判断该实测指标合格率的5个计算点。
3. 所选2套房中顶板水平度极差的实测区不满足10个时，需增加实测套房数。
   • 1. 示例：

• 1. 楼板厚度偏差（砼结构）
     1. 指标说明：反映同跨板的厚度施工尺寸与设计图尺寸的偏差。
     2. 合格标准：[－5，8]mm
     3. 测量工具：超声波楼板测厚仪（非破损）或卷尺（破损法）
     4. 测量方法和数据记录：

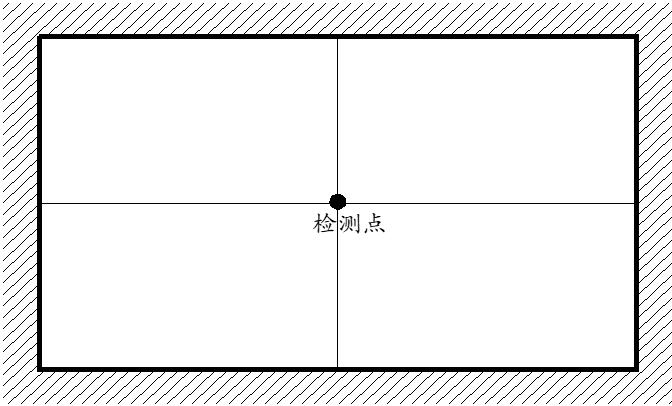

1. 同一跨板作为1个实测区，累计实测实量10个实测区。每个实测区取1个样本点，取点位置为该板跨中区域。
2. 测量所抽查跨的楼板厚度，当采用非破损法测量时将测厚仪发射探头与接收探头分别置于被测楼板的上下两侧，仪器上显示的值即为两探头之间的距离，移动接收探头，当仪器显示为最小值时，即为楼板的厚度；当采用破损法测量时，可用电钻在板中钻孔（需特别注意避开预埋电线管等），以卷尺测量孔眼厚度。1个实测值作为判断该实测指标合格率的1个计算点。
3. 所选2套房中楼板厚度偏差的实测区不满足10个时，需增加实测套房数。
   • 1. 示例：

2

• 1. 施工控制线设置（砼结构阶段）
     1. 指标说明：反映砌筑、抹灰、装修尺寸前期控制的偏差，以便控制砌筑、抹灰和装修的尺寸精度，为砌筑、装修房集中加工等提供控制条件。
     2. 合格标准：每面砌体正手墙要求设置砌筑控制线（对剪力墙则为抹灰控制线）、水平标高控制线。
     3. 测量工具：5m钢卷尺
     4. 测量方法和数据记录：

1. 每一面墙、每一个卫生间、每一个厨房各作为一个实测区，测量部位选择正手墙面。累计实测实量40个实测区，其中卫生间、厨房各选取10个测区，非厨卫间墙面选取20个测区。所选2套房中砌筑节点的实测区不满足40个时，需增加实测套房数。每1个实测区只取1个实测点，其实测值作为该指标合格率的1个计算点，结构施工阶段需要设置1m水平线，且在拆模楼层往下三层必须进行设置墙身控制线，砌筑阶段导墙凿毛前需完成砌筑墙身控制线。
2. 测量方法：采用目测、尺量方法，检查同一个实测区是否设置二线，其尺寸是否符合设计要求。
3. 数据记录：每一实测区未设置二线，则该实测点不合格；反之，则该实测点合格。不合格点均按“1”记录，合格点均按“0”记录。
   • 1. 示例（1套房、14个实测区）：

• 1. 轴线偏差控制（砼结构）
     1. 指标说明：反映现场轴线控制措施是否合理，现场放线是否满足精度要求。
     2. 合格标准：

1. 轴线竖向投测：总高H（m）H ≤ 30，允许偏差 5(mm)；30 ＜ H ≤ 60，允许偏差10(mm)；60 ＜ H ≤ 90 ，允许偏差15(mm)；90 ＜ H ≤120,允许偏差20(mm)；120 ＜ H ≤150，允许偏差25(mm)。
2. 施工层放线精度：承重墙、梁、柱边线精度允许偏差±3(mm)。
3. 每层放线孔不能少于2个。
   • 1. 测量工具：激光铅直仪（经纬仪）、卷尺
     2. 测量方法和数据记录：
4. 每栋楼为一个测区，共3栋楼。每层不少于2个放线孔，每栋楼任选一层进行实测。每层轴线竖向偏差实测值及施工层放线偏差各实测2个实测值，各作为一个计算点，每个测区共4个测点，总共3个测区，12个计算点。
5. 轴线竖向投测：在楼层放线孔上架设仪器，通过仪器对准基准点，施工层主轴线和基准点之间的偏差值，若偏差值不满足标准要求及楼层少于2个放线孔，则此测点为不合格。
6. 施工层放线精度：用卷尺测量主轴线和施工层控制线（承重墙、柱边线）之间的距离与设计值进行比较，其偏差值是否符合标准要求。
7. 数据记录：合格记为“0”，不合格记为“1”。
8. PC结构
   1. 基本原则
9. 截面尺寸偏差、顶板水平度极差、梁底水平度极差、施工控制线、轴线控制偏差参考现浇混凝土结构实测指标标准实施检查, 表面平整度、垂直度合格标准为[0，5]mm。
10. 装配式PC结构与现浇混凝土结构混合使用时，PC结构的竖向预制构件的垂直度、平整度偏差和现浇混凝土剪力墙各实测10个测区，30个实测点，PC结构不足10个测区，30个测点时，优先选取PC结构进行实测，不足测区及测点实测现浇结构补齐。
11. PC结构实测分项增设预制构件的尺寸偏差实测。
12. 当实测混凝土结构的截面尺寸、表面平整度、垂直度时，每个实测层要选取7-10个实测区，2个实测层累计15-20个实测区。商改住（loft）产品、集中、独栋办公产品核心筒部位剪力墙可作为实测可选范围（电梯门洞口一侧剪力墙可不纳入），商改住（loft）产品，顶板水平度，按一般住宅标准实测，集中、独栋办公产品纯商业写字楼类型不做顶板水平度实测。
13. 当实测同一楼层内顶板水平极差时，每个实测层选取5个实测区，2个实测层累计10个实测区。每个实测区实测5个点，每个点均作为1个计算点。
    1. PC板安装精度（PC结构）
14. 指标说明：反映PC墙板安装控制的偏差，以便控制PC结构安装的尺寸精度，为装修房集中加工等提供控制条件。
15. 合格标准：[0，3]mm
16. 测量工具：5m 钢卷尺、扫平仪
17. 测量方法和数据记录：
18. 每一功能房间内任选1-2面墙面各作为一个实测区，累计实测实量20个实测区。
19. 所选2 套房中实测区不满足10个时，需增加实测套房数。每1 个实测区只取1 个实测点，其实测值作为该指标合格率的1 个计算点。测量方法：采用目测、尺量方法，PC结构墙板定位精度。
20. 示例：

• 1. PC板构件尺寸偏差（PC结构）

1. 指标说明：反映PC板构件的尺寸偏差。
2. 合格标准：[-5，5]mm
3. 测量工具：5m 钢卷尺
4. 测量方法和数据记录：
5. PC板构件堆场内的任意一块PC构件板作为一个实测区，累计实测实量10个实测区。
6. 测量方法：PC板构件分别测取长度、宽度尺寸各20个实测点，采用钢尺量一端及中部的尺寸值，选取其中与设计尺寸偏差最大的数，作为判断该实测指标合格率的1个计算点。累计20个计算点。
7. 示例：

1. 砌筑工程
   1. 基本原则
      1. 实测前，根据同一标段内各楼栋进度随机选取处于砌筑阶段2－4套房作为砌筑工程的实测套房。户数最多的房型为必选。累计实测实量10个实测区。
      2. 对于验收以后需改造的墙体仍需作为实测区，相关标准不变。
   2. 表面平整度（砌筑工程）
      1. 指标说明：反映层高范围内砌体墙体表面平整程度。
      2. 合格标准：[0，8]mm
      3. 测量工具：2米靠尺、楔形塞尺
      4. 测量方法和数据记录：
2. 每一面墙都可以作为1个实测区，优先选用有门窗、过道洞口的墙面。测量部位选择正手墙面。累计实测实量10个实测区。
3. 当墙面长度小于3米，各墙面顶部和根部4个角中，取左上及右下2个角。按45度角斜放靠尺分别测量2次，其实测值作为判断该实测指标合格率的2个计算点。
4. 当墙面长度大于3米时，还需在墙长度中间位置增加1次水平测量，3次测量值均作为判断该实测指标合格率的3个计算点。
5. 墙面有门窗、过道洞口的，在各洞口45度斜交测一次，作为新增实测指标合格率的1个计算点。
6. 所选2套房中墙面表面平整度的实测区不满足10个时，需增加实测套房数。
   • 1. 示例：

• 1. 垂直度（砌筑工程）
     1. 指标说明：反映层高范围砌体墙体垂直的程度。
     2. 合格标准：[0，5]mm
     3. 测量工具：2米靠尺
     4. 测量方法和数据记录：

1. 每一面墙都可以作为1个实测区，优先选用有门窗、过道洞口的墙面。测量部位选择正手墙面。累计实测实量10个实测区。
2. 实测值主要反映砌体墙体垂直度，应避开墙顶梁、墙底灰砂砖或砼反坎、墙体斜顶砖，消除其测量值的影响，如两米靠尺过高不易定位，可采用1米靠尺。
3. 当墙长度小于3米时，同一面墙距两侧阴阳角约30cm位置，分别按以下原则实测2次：一是靠尺顶端接触到上部砌体位置时测1次垂直度，二是靠尺底端距离下部地面位置约30cm时测1次垂直度。墙体洞口一侧为垂直度必测部位。这2个实测值分别作为判断该实测指标合格率的2个计算点。
4. 当墙长度大于3米时，同一面墙距两端头竖向阴阳角约30cm和墙体中间位置，分别按以下原则实测3次：一是靠尺顶端接触到上部砌体位置时测1次垂直度，二是靠尺底端距离下部地面位置约30cm时测1次垂直度，三是在墙长度中间位置靠尺基本在高度方向居中时测1次垂直度。这3个测量值分别作为判断该实测指标合格率的3个计算点。
5. 所选2套房中墙面垂直度的实测区不满足10个时，需增加实测套房数。
   • 1. 示例：

• 1. 方正度（砌筑工程）
     1. 指标说明：考虑实测的可操作性，选用同一房间内同一垂直面的砌体墙面与房间方正度控制线之间距离的偏差，作为实测指标，以综合反映同一房间方正程度。
     2. 合格标准：[0，10]mm
     3. 测量工具：5米钢卷尺、吊线或激光扫平议
     4. 测量方法和数据记录：

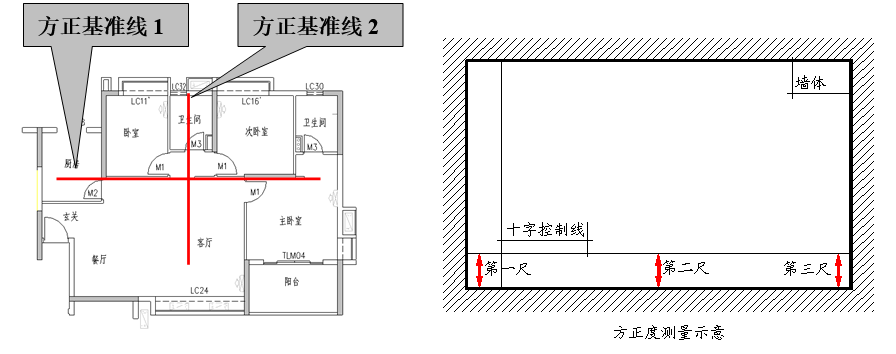

1. 每套房同层内必须设置一条方正控制基准线（尽量通长设置，降低引测误差），且同一套房同层内的各测区（即各房间）必须采用此方正控制基准线，然后以此为基准，引测至各测区（即各房间）；
2. 砌筑前距墙体30－60cm范围内弹出方正度控制线，并做明显标识和保护。
3. 同一面墙作为1个实测区，累计实测实量10个实测区。
4. 在同一测区内，实测前需用5米卷尺或激光扫平仪对弹出的两条方正度控制线，以短边墙为基准进行校核，无误后采用激光扫平仪打出十字线或吊线方式，沿长边墙方向分别测量3个位置（两端和中间）与控制线之间的距离。选取3个实测值之间的极差，作为判断该实测指标合格率的1个计算点。如该套房无方正基准线或偏差超过5mm/2m，则该套房内所有测区的实测值均按不合格计，并统一记录为“50mm”。
5. 所选2套房中方正度极差的实测区不满足10个时，需增加实测套房数。
   • 1. 示例：

• 1. 外门窗洞口尺寸偏差（砌筑工程）
     1. 指标说明：反映洞口施工与图纸的尺寸偏差，以及外门窗框塞缝宽度，间接反映窗框渗漏风险。
     2. 合格标准：[－5,10]mm
     3. 测量工具：5米钢卷尺或激光测距仪
     4. 测量方法和数据记录：

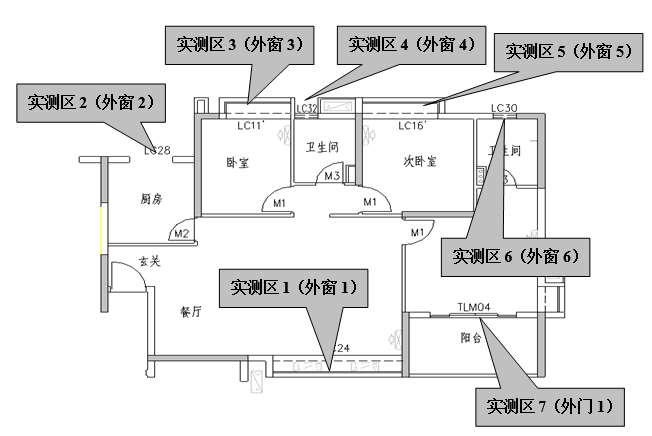

1. 对于平外墙面的门窗洞口：同一外门或外窗洞口均可作为1个实测区，累计实测实量20个实测区。测量时不包括抹灰收口厚度，以砌体边对边，各测量2次门洞口宽度及高度净尺寸（对于落地外门窗，在未做水泥砂浆地面时，高度可不测），取高度或宽度的2个实测值与设计值间的偏差最大值，作为判断高度或宽度实测指标合格率的1个计算点。
2. 所选2套房中的外门窗洞口尺寸偏差的实测区不满足20个时，需增加实测套房数。
   • 1. 示例：

1. 抹灰工程
   1. 基本原则
      1. 实测前，根据同一标段内各楼栋进度随机选取处于抹灰阶段2－4套房作为抹灰工程的实测套房。户数最多的房型为必选。
      2. 采用木夹板、石膏板等轻质材料作为后改造墙体，可不作为实测区。对于其他后改造墙体，相关标准不变。
   2. 墙体表面平整度（抹灰工程）
      1. 指标说明：反映层高范围内抹灰墙体表面平整程度。
      2. 合格标准：[0，4]mm
      3. 测量工具：2米靠尺、楔形塞尺
      4. 测量方法和数据记录：

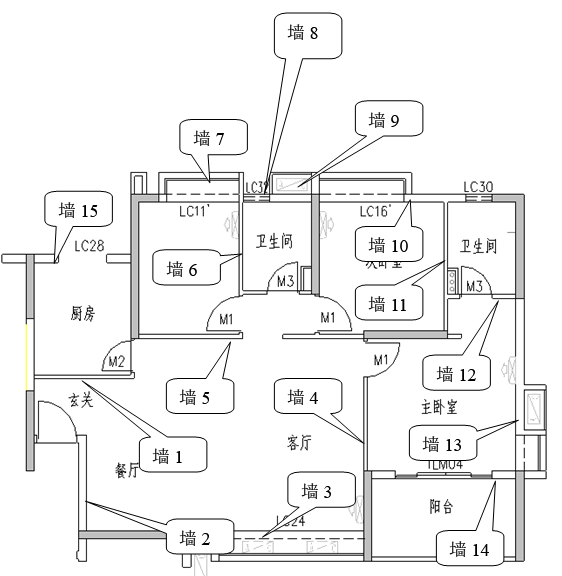

2. 实测区与合格率计算点：每一面墙为1个实测区，累计15个实测区。所选2套房实测区不足15个时，需增加实测套房数。每一测尺实测值为一个合格计算点。
3. 测量方法：同一实测区内
   • 当墙面长度小于4米，在同一墙面顶部和根部4个角中，选取左上、右下2个角按45度角斜放靠尺分别测量1次，在距离地面20cm左右的位置水平测1次；
   • 当墙面长度大于4米，在同一墙面4个角任选两个方向各测量1次，在墙长度方向任意位置增加2次水平测量，在距离地面20cm左右的位置水平测2次；
   • 所选实测区墙面优先考虑有门窗、过道洞口的，在各洞口45度斜测一次，洞口两边竖向各测一次；
   • 以上各实测值作为合格率1个计算点。
4. 数据记录：同一实测区，一个实测值作为一个合格率计算点。
   • 1. 示例：

• 1. 墙面垂直度（抹灰工程）
     1. 指标说明：反映层高范围抹灰墙体垂直的程度。
     2. 合格标准：[0，4]mm
     3. 测量工具：2米靠尺
     4. 测量方法和数据记录：

1. 实测区与合格率计算点：每一面墙作为1个实测区，累计15个实测区；所选2套房实测区不满足15个时，需增加实测套房数；每一测尺的实测值作为一个合格计算点。
2. 测量方法：同一实测区内
   • 当墙长度小于3米时，同一面墙距两端头竖向阴阳角约30cm位置，分别按以下原则实测2次：一是靠尺顶端接触到上部砼顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度；
   • 当墙长度大于3米时，同一面墙距两端头竖向阴阳角约30cm和墙体中间位置，分别按以下原则实测3次：一是靠尺顶端接触到上部砼顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度，三是在墙长度中间位置靠尺基本在高度方向居中时测1次垂直度；
   • 具备实测条件的门洞口墙体垂直度为必测项。
3. 数据记录：同一实测区，一个实测值作为一个合格率计算点。
   • 1. 示例：

• 1. 室内净高偏差（抹灰工程）
     1. 指标说明：综合反映同一房间室内净高实测值与理论值的偏差程度。
     2. 合格标准：[－20，20]mm
     3. 测量工具：5米钢卷尺、激光测距仪
     4. 测量方法和数据记录：

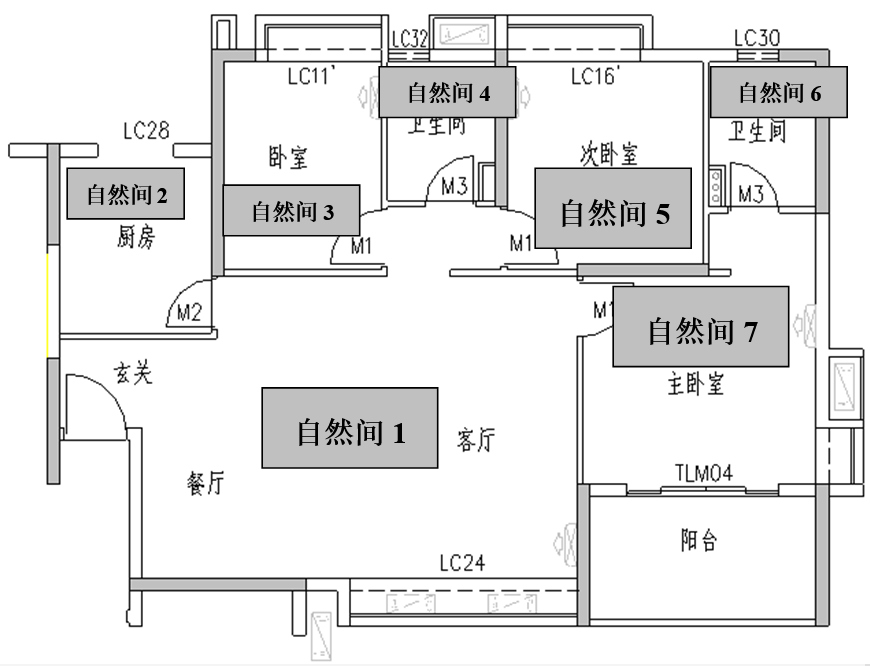

1. 实测区：每一个功能房间作为1个实测区，累计实测实量10个实测区。所选2套房中实测区不满足10个时，需增加实测套房数。
2. 测量方法：
   • 实测前，所选套房必须完成地面找平层施工。同时还需了解所选套房的各房间结构楼板的设计厚度和建筑构造做法厚度等；
   • 各房间地面的4个角部区域，距地脚边线30cm附近各选取1点（避开吊顶位），在地面几何中心位选取1点，测量出找平层地面与天花顶板间的5个垂直距离，即当前施工阶段5个室内净高实测值。
3. 合格率计算点：用图纸设计层高值减去结构楼板和地面找平层施工设计厚度值，作为判断该房间当前施工阶段设计理论室内净高值。当实测值与设计值最大偏差值在【-30，30】mm之间时，5个偏差值的实际值作为判断该实测指标合格率的5个计算点。当实测值与设计值最大偏差值﹥30mm或﹤-30mm时，5个偏差值均按最大偏差值计，作为判断该实测指标合格率的5个计算点。
   • 1. 示例：

• 1. 顶板水平度极差（抹灰工程）
     1. 指标说明：考虑实际测量的可操作性，顶板腻子完成后，选取同一功能房间砼顶板内四个角点和一个中点距离同一水平基准线之间5个实测值的极差值，综合反映同一房间砼顶板的平整程度。
     2. 合格标准：≤10mm
     3. 测量工具：激光扫平仪、具有足够刚度的5米钢卷尺（或2米靠尺、激光测距仪）
     4. 测量方法和数据记录：

1. 实测区：已完成腻子的同一功能房间内顶板作为1个实测区，累计实测实量10个实测区。所选2套房的实测区不满足10个时，需增加实测套房数。
2. 测量方法：同一实测区内
   • 同一功能房间内顶板需已完成腻子施工；
   • 使用激光扫平仪，在实测板跨内打出一条水平基准线。同一实测区距顶板天花线30cm处位置选取4个角点，以及板跨几何中心位（若板单侧跨度较大可在中心部位增加1个测点），分别测量砼顶板与水平基准线之间的5个垂直距离。
3. 合格率计算点：以垂直距离的最低点为基准点，计算另外四点与最低点之间的偏差，最大偏差值≤15mm时，5个偏差值（基准点偏差值以0计）的实际值作为判断该实测指标合格率的5个计算点。最大偏差值﹥15mm时，5个偏差值均按最大偏差值计，作为判断该实测指标合格率的5个计算点。
   • 1. 示例：

• 1. 方正度（抹灰工程）
     1. 指标说明：考虑实际测量的可操作性，选用同一房间内同一垂直面的墙面与房间方正度控制线之间距离的偏差，作为实测指标，以综合反映同一房间方正程度。
     2. 合格标准：[0，10]mm
     3. 测量工具：5米钢卷尺、吊线或激光扫平议
     4. 测量方法和数据记录：

1. 每套房同层内必须设置一条方正控制基准线（尽量通长设置，降低引测误差），且同一套房同层内的各测区（即各房间）必须采用此方正控制基准线，然后以此为基准，引测至各测区（即各房间）；
2. 距墙体30－60cm范围内弹出方正度控制线，并做明显标识和保护。
3. 同一面墙作为1个实测区，累计实测实量10个实测区。
4. 在同一测区内，实测前需用5米卷尺或激光扫平仪对弹出的两条方正度控制线，以短边墙为基准进行校核，无误后采用激光扫平仪打出十字线或吊线方式，沿长边墙方向分别测量3个位置（两端和中间）与控制线之间的距离（如果现场找不到控制线，可以一面带窗墙面为基准，用仪器引出两条辅助方正控制线）。选取3个实测值之间的极差，作为判断该实测指标合格率的1个计算点。如该套房无方正基准线或偏差超过5mm/2m，则该套房内所有测区的实测值均按不合格计，并统一记录为“50mm”。
5. 所选2套房中方正度极差的实测区不满足10个时，需增加实测套房数。
   • 1. 示例：

• 1. 地面表面平整度（抹灰工程）
     1. 指标说明：反映找平层地面表面平整程度。
     2. 合格标准：

1. 毛坯房交付地面或龙骨地板基层表面平整度≤4mm；
2. 面层为瓷砖或石材的地面基层表面平整度≤4mm
3. 装修房地板交付面表面平整度≤3mm。
   • 1. 测量工具：2米靠尺、楔形塞尺
     2. 测量方法和数据记录：
4. 每一个功能房间地面都可以作为1个实测区，累计实测实量6个实测区。
5. 任选同一功能房间地面的2个对角区域，按与墙面夹角45度平放靠尺测量2次，加上房间中部区域测量一次，共测量3次。客、餐厅或较大房间地面的中部区域需加测1次。
6. 同一功能房间内的3或4个地面平整度实测值，作为判断该实测指标合格率的3或4个计算点。
7. 所选2套房地面表面平整度的不满足6个实测区时，需增加实测套房数。
   • 1. 示例：



雅居云录(https://yajuyun.com)是专注于分户验收二维码服务的领先数字化平台，遵循政策规范，契合工程实际需求。平台支持验收资料批量上传、智能匹配房号，可一键生成全项目的每户二维码。系统提供灵活的验收模板、批量验收照片自动排版、可视化进度看板、精美的打印排版，大幅提升档案制作效率，深受业内信赖，并获多地工程质量监督机构推荐。

雅居云录分户验收二维码核心亮点：智能房号清单：后台直观呈现房号位置列表，让管理一目了然。灵活验收模板：预置多地分户验收模板，同时支持个性化调整，满足多种需求。高效批量上传：支持PDF一键批量上传(100户)，并兼具即时拍照上传功能，大幅提升工作效率。批量排版照片: 海量验收照片一键上传，系统自动排版生成规范PDF存档文件，高效省力、准确规范。一键二维码生成：全项目二维码秒速生成，提供在线预览与打包下载功能，操作流畅便捷。专业排版设计：提供二维码精美打印排版，免除排版烦恼。可视化进度看板：动态更新档案完成百分比、直观进度图，并同步实时生成的详细待办清单，助力全局把控，进度尽在掌握。

雅居云录分户验收二维码系统介绍与操作指南



• • 1. 实测前，根据同一标段内各楼栋进度随机选取处于抹灰阶段2－4套房作为抹灰工程的实测套房。户数最多的房型为必选。
    2. 采用木夹板、石膏板等轻质材料作为后改造墙体，可不作为实测区。对于其他后改造墙体，相关标准不变。
  1. 阴阳角方正（抹灰工程）
     1. 指标说明：反映层高范围内抹灰墙体阴阳角方正程度。
     2. 合格标准：≤4mm
     3. 测量工具：阴阳角尺
     4. 测量方法和数据记录：

1. 每面墙的任意一个阴角或阳角均可以作为1个实测区，累计实测实量15个实测区。所选2套房的实测区不满足15个时，需增加实测套房数。
2. 选取对观感影响较大的阴阳角，同一个部位，从地面向上300mm和1500mm位置分别测量1次。2次实测值作为判断该实测指标合格率的2个计算点。
   • 1. 示例：

阴阳角方正测量示意

• 1. 地面水平度极差（抹灰工程）
     1. 指标说明：考虑实际测量的可操作性，选取同一房间找平层地面四个角点和一个中点与同一水平线距离之间极差的最大值作为实测指标，以综合反映同一房间找平层地面水平程度。
     2. 合格标准：[0，10]mm
     3. 测量工具：激光扫平仪、具有足够刚度的5米钢卷尺（或2米靠尺、激光测距仪）
     4. 测量方法和数据记录：

1. 每一个功能房间地面都可以作为1个实测区，累计实测实量10个实测区。
2. 使用激光扫平仪，在实测板跨内打出一条水平基准线。同一实测区地面有踢脚线的两段长墙中间区域和4个角部区域，距地脚边线30cm以内各选取1点，在地面几何中心位选取1点，分别测量找平层地面与水平基准线之间的7个垂直距离。以最低点为基准点，计算另外四点与最低点之间的偏差。偏差值≤10mm时，该实测点合格；最大偏差值≤15mm时，7个偏差值（基准点偏差值以0计）的实际值作为判断该实测指标合格率的7个计算点。最大偏差值﹥15mm时，7个偏差值均按最大偏差值计，作为判断该实测指标合格率的7个计算点。
3. 所选2套房中地面水平度极差不满足10个实测区时，需增加实测套房数。
   • 1. 示例：

• 1. 房间开间/进深偏差（抹灰工程）
     1. 指标说明：选用同一房间内开间、进深实际尺寸与设计尺寸之间的偏差。
     2. 合格标准：[-10，10]mm
     3. 测量工具：5米钢卷尺、激光测距仪
     4. 测量方法和数据记录：

1. 每一个功能房间的开间和进深分别各作为1个实测区，累计实测实量6个功能房间的12个实测区。
2. 同一实测区内按开间（进深）方向测量墙体两端的距离，各得到两个实测值，比较两个实测值与图纸设计尺寸，找出偏差的最大值，其小于等于10mm时合格；大于10mm时不合格。
3. 所选2套房所有房间的开间/进深的实测区分别不满足6个时，需增加实测套房数。
   • 1. 示例：

• 1. 户内门洞尺寸偏差（抹灰工程）
     1. 指标说明：反映户内门洞尺寸实测值与设计值的偏差程度，避免出现“大小头”现象。
     2. 合格标准：高度偏差[－10，10]mm；宽度偏差[－10，10]mm；墙厚偏差[-3，3]mm。
     3. 测量工具：5米钢卷尺
     4. 测量方法和数据记录：

1. 每一个户内门洞都作为1个实测区，累计20个实测区。入户门门洞必选。
2. 实测前需了解所选套房各户内门洞口尺寸。实测前户内门洞口侧面需完成抹灰收口和地面找平层施工，以确保实测值的准确性。
3. 实测最好在施工完地面找平层后，同一个户内门洞口尺寸沿宽度、高度各测2次。若地面找平层未做，则从现场一米标高线测量并计算实测户内门洞口高度2次。高度2个测量值与设计值之间偏差的最大值，作为高度偏差的1个实测值；宽度的2个测量值与设计值之间偏差的最大值，作为宽度偏差的1个实测值；墙厚则左、右、顶边各测量一次，3个测量值与设计值之间偏差的最大值，作为墙厚偏差的1个实测值。每一个实测值作为判断该实测指标合格率的1个计算点，一个测区有三个实测值，一个实测点作为一个合格率计算点。
4. 如现场已经施工完门套底板，则测量底板靠墙面与砌体墙或砼墙基层之间缝隙的疑似最大尺寸，如该值不大于门套贴脸宽度的1/2，且宽度和高度尺寸偏差符合要求，则对应的相关实测值合格；如一项不合格，则对应的相关实测值为不合格。
5. 所选2套房中户内门洞尺寸偏差的实测区不满足20个时，需增加实测套房数。
   • 1. 示例：

• 1. 外墙窗内侧墙体厚度极差（抹灰工程）
     1. 指标说明：反映外墙窗内侧墙体厚度偏差程度，避免大小头现象，影响交付观感，同时提高收口面瓷砖集中加工的效率。
     2. 合格标准： [0，4]mm
     3. 测量工具：5米钢卷尺
     4. 测量方法和数据记录：

1. 任一樘外门窗都作为一个实测区。累计30个实测区，其中涂饰墙面收口的平窗与凸窗实测区为10个，取样比例为3：7；外窗实测区卫生间、厨房等四边瓷砖收口外窗实测区为20个；所选3套房实测区不满足30个时，需增加实测套房数。
2. 实测时，外墙窗框等测量部位需完成抹灰或装饰收口。
3. 同一户型同一部位的墙体厚度设计值计为A；

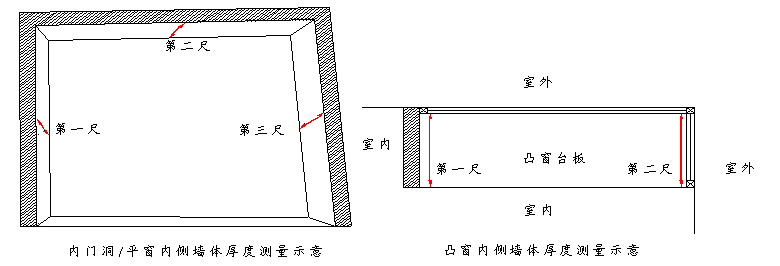

4. 对于外墙平窗框内侧墙体（涂饰完成面），在窗框侧面中部各测量2次墙体厚度B1、B2和沿着竖向窗框尽量在端位置测量1次墙体厚度B3。这3次实测值之间极差值作为判断该实测指标合格率的1个计算点。
5. 对于外墙凸窗框内侧墙体，沿着与内墙面垂直方向，分别测量凸窗台面两端头部位窗框与内墙抹灰完成面之间的距离。2个实测值之间极差值作为判断该实测指标合格率的1个计算点。
6. 对于厨房、卫生间平窗框内侧墙体，在窗框侧面中部各测量2次墙体厚度B1、B2和沿着竖向窗框尽量在顶端位置测量1次墙体厚度B3。这3次实测值的平均值B与A之间极差值作为判断该实测指标合格率的1个计算点。
   • 1. 示例：





雅居云录分户验收二维码系统介绍与操作指南



• 1. 同户型同厨卫间管井尺寸偏差（抹灰工程）
     1. 指标说明：反映厨房、卫生间管井、烟道尺寸精度，确保瓷砖集中加工效率。毛坯房不测此指标。
     2. 合格标准：[-5，5]mm
     3. 测量工具：5米钢卷尺
     4. 测量方法和数据记录：

1. 实测区与合格率计算点：累计选择5个户型，如不足5个户型，按户型套数自多向小排序进行增加；每一户型选择2套房，两套房中同一位置厨卫间的管井作为一个实测区；每户型厨房、卫生间的所有管井、烟道全选。
2. 确定同一位置（同一户型）的管井的长度、宽度设计值，记为A1、B1。
3. 分别测量A1、B1所对应的两套房管井的长度L1、L2和宽度W1、W2；计算L1、L2与A1的偏差值P1、P2；计算W1、W2与B1的偏差值P3、P4；分别判断P1－P4个实测偏差值是否符合合格标准；一个实测偏差值作为1个合格率计算点。
4. 按第（2）－（3）条的方法，分别测量其他户型的实测偏差值，分别作为相应实测区的实测偏差值。每一个实测偏差值作为1个合格率计算点。

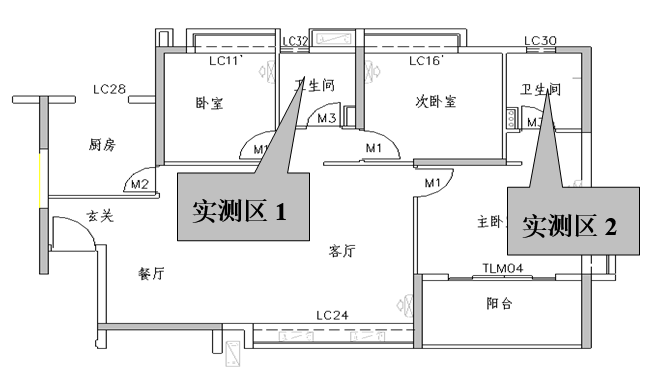

   • 1. 示例：（1个户型、2个实测区，4个测量值）

• 1. 同户型同厨卫间窗底框标高偏差（抹灰工程）
     1. 指标说明：反映厨房卫瓷砖墙面窗框预留位精度，提高集中加工效率。毛坯房不测此指标。
     2. 合格标准：[-10，10]mm
     3. 测量工具：激光扫平仪、5米钢卷尺
     4. 测量方法和数据记录：

1. 实测区与合格率计算点：厨卫间的一个外窗作为一个实测区；所选户型数量不少于2个；每户型的所选套房为2套；累计实测区不足20个，需增加不同户型的厨卫间；如户型数不足，需增加同一户型的套房数。
2. 首先确定同一户型同一位置厨卫间的瓷砖墙面窗口的相对标高数值B1；
3. 核实同一实测区同一厨卫窗口水平标高线的相对标高数值，记为H1；使用激光扫平仪复核水平标高线是否水平；测量激光水平线与相对标高线的距离，记为H2；如不水平，则以窗侧框与水平标高线的交点作为测尺位，测量H2值。
4. 测量同一实测区同一厨卫的瓷砖墙面窗框底部居中位（未抹灰收口阶段）或窗台抹灰收口底边居中位（已抹灰收口阶段）与激光水平线的距离，记为H3。
5. 记该套房窗框底的相对标高A1=H1＋H2－H3；计算A1、B1的偏差值P1；判断P1是否符合合格标准；一个实测区的P1实测偏差值作为一个合格率计算点。
6. 重复第（2）至（4）步骤，分别测量其他户型的实测偏差值，分别作为相应实测区的实测偏差值。每一个实测偏差值作为1个合格率计算点。
   • 1. 示例：（实测区划分参考第7.15节，A1值的测量和计算参考图如下）

• 1. 同户型同厨卫间窗侧框墙距偏差（抹灰工程）
     1. 指标说明：反映厨房、卫生间窗口在墙面位置的精度，提高集中加工效率。毛坯房不测此指标。
     2. 合格标准：[-10，10]mm
     3. 测量工具：5米钢卷尺
     4. 测量方法和数据记录：

1. 实测区与合格率计算点：累计选择5个户型，如不足5个户型，按户型套数自多向小排序进行增加；每一户型选择2套房，两套房中同一位置厨卫间的瓷砖墙面窗口作为一个实测区；每户型所有厨房、卫生间的瓷砖窗口位全选。
2. 确定同一位置（同一户型）的窗侧框与墙距离的设计值，记为A、B。
3. 测量同一实测区2套房中同一厨卫的瓷砖墙面窗侧框外边居中位（未抹灰收口阶段）或窗框抹灰收口侧边居中位（已抹灰收口阶段）分别与所处墙面左、右第一条垂直阴角线的距离，分别记为（A1、A2）、（B1、B2）；计算A与（A1、A2）的偏差值（P1、P2），计算B与（B1、B2）的偏差值（Q1、Q2）；分别判断（P1、P2）、（Q1、Q2）是否符合合格标准；一个实测偏差值作为1个合格率计算点。
4. 按第（2）－（3）条的方法，分别测量其他户型的偏差值（P1、P2）、（Q1、Q2），分别作为相应实测区的实测偏差值。每一个实测偏差值作为1个合格率计算点 。
   • 1. 示例：（实测区划分参考第7.15节，A1、B1值的测量参考图如下）

• 1. 柜体嵌入位尺寸偏差（抹灰工程）
     1. 指标说明：反映嵌入收纳系统（衣柜、玄关柜、橱柜等）的预留洞口精度，提高集中加工效率。毛坯房不测此指标。
     2. 合格标准：高度与宽度：[0，10]mm；平整度：[0，4]mm；垂直度：[0，4]mm
     3. 测量工具：5米钢卷尺、靠尺、塞尺
     4. 测量方法和数据记录：

1. 累计选择5个户型，如不足5个户型，按户型套数自多向小排序进行增加；每一户型选择2套房，两套房中同一位置柜体嵌入位作为一个实测区；每户型所有柜体嵌入位全选。
2. 实测前洞口需完成抹灰收口和地面找平层施工，以确保实测值的准确性。
3. 实测最好在地面找平层完工后，同一个柜体嵌入位尺寸沿宽度、高度、垂直度、平整度各测2次。若未完工，则只检测柜体嵌入位宽度、平整度、垂直度各2次。
4. 平整度的2个测量值的最大值，作为平整度偏差的1个实测值；垂直度的2个测量值的最大值，作为垂直偏差的1个实测值；
5. 确定同一户型同一位置的柜体嵌入位的高度和宽度设计值，记为A、B。
6. 测量同一实测区柜体嵌入位的两个高度值（A1、A2）和两个宽度值（B1、B2）；计算A与（A1、A2）的实测偏差值（P1、P2），计算B与（B1、B2）的实测偏差值（Q1、Q2）；分别判断（P1、P2）、（Q1、Q2）是否符合合格标准。
7. 按第（2）－（3）条的方法，分别测量其他户型的偏差值（P1、P2）、（Q1、Q2），
8. 每一个平整度、垂直度、高度、宽度的实测偏差值作为一个合格率计算点。
   • 1. 示例：（1个户型、1个测区、8个测量值、4个计算点）

• 1. 同户型同厨卫间开间/进深偏差（抹灰工程）
     1. 指标说明：反映厨房、卫生间平面尺寸的精度，提高瓷砖集中加工效率。毛坯房不测此指标。
     2. 合格标准：[－5，5]mm
     3. 测量工具：激光扫平仪、5米钢卷尺
     4. 测量方法和数据记录：

1. 实测区与合格率计算点：厨房或卫生间各作为一个实测区；所选户型数量不少于2个；每户型的所选套房为2套；累计实测区不足10个，需增加不同户型的厨房、卫生间；如户型数不足，需增加同一户型的套房数。
2. 确定同一位置（同一户型）厨卫间的开间、进深设计值，记为W、L。
3. 同一位置（同一户型）厨卫间按开间、进深分别测量两次W1、W2和L1、L2； W1、W2的2个开间测量值与设计值W之间偏差的最大值，作为开间偏差的1个实测值；L1、L2的2个进深测量值与设计值L之间偏差的最大值，作为进深偏差的1个实测值；每一个实测区的开间、进深的2个偏差最大值作为判断该实测区指标合格率的2个计算点。
4. 按第（2）－（3）条的方法，分别测量其他户型的开间、进深实测最大偏差值，每一个开间、进深实测最大偏差值作为1个合格率计算点。
   • 1. 示例：（1个户型、3个测区、6个合格率计算点）

1. 涂饰工程（公区）
   1. 基本原则
   2. 墙面平整度（公区）
      1. 指标说明：反映层高范围内涂饰墙体表面平整程度。
      2. 合格标准：腻子已打磨或已上面漆为[0，3]mm；腻子未打磨为[0，4]mm
      3. 测量工具：2米靠尺、楔形塞尺
      4. 测量方法和数据记录：
2. 实测区与合格率计算点：每一面墙为1个实测区，累计15个实测区。所选2套房实测区不足15个时，需增加实测套房数。每一实测值作为一个合格计算点。
3. 测量方法：同一实测区内

• 当墙面长度小于4米，在同一墙面顶部和根部4个角中，选取左上、右下2个角按45度角斜放靠尺分别测量1次，在距离地面20cm左右的位置水平测1次；
  • 当墙面长度大于4米，在同一墙面4个角任选两个方向各测量1次，在墙长度方向任意位置增加2次水平测量，在距离地面20cm左右的位置水平测2次；
• 所选实测区墙面优先考虑有门窗、过道洞口的，在各洞口45度斜测一次，洞口两边竖向各测一次；
• 以上各实测值作为合格率1个计算点。

1. 数据记录：同一实测区，一个实测值作为一个合格率计算点。
   1. 阴阳角方正（公区）
      1. 指标说明：反映层高范围内涂饰墙体阴阳角方正程度。
      2. 合格标准：腻子已打磨或已上面漆为[0，3]mm；腻子未打磨为[0，4]mm
      3. 测量工具：阴阳角尺
      4. 测量方法和数据记录：
2. 每面墙任意一个阴角或阳角均可以作为1个实测区，累计实测实量15个实测区。
3. 在同一个墙面阴角或阳角部位，从地面向上300mm和1500mm位置分别测量1次。2次实测值作为判断该实测指标合格率的2个计算点。
4. 所选2套房中阴阳角的实测区不满足15个时，需增加实测套房数。
5. 墙面饰面砖工程（公区）

8.1. 基本原则

• • 1. 实测前，根据同一标段内各楼栋进度随机选取处于装修中期或后期阶段2-4套房作为实测套房。户数最多的房型为必选。
    2. 所选2套房的检测指标为：表面平整度、垂直度、阴阳角方正。累计实测实量6个实测区。
    3. 所选2套房需根据可操作性调整检测数的指标为：接缝高低差。
  1. 表面平整度（墙面饰面砖工程）
     1. 指标说明：反映层高范围内饰面砖墙体表面平整程度。
     2. 合格标准：瓷砖墙面[0，3]mm；光面石材墙面[0，2]mm；木质墙面[0，1]mm
     3. 测量工具：2米靠尺、楔形塞尺
     4. 测量方法和数据记录：

1. 每一套房内厨房、卫生间、阳台或露台的同一面墙都可以作为1个实测区，累计实测实量6个实测区。如该套房内还有石材或木质墙面，则各增加3个实测区。
2. 各墙面顶部或根部4个角中，取左上及右下2个角按45度角斜放靠尺分别测量1次。2次测量值作为判断该实测指标合格率的2个计算点。
3. 所选2套房中表面平整度的实测区不满足6个时，需增加实测套房数。
   • 1. 示例：

• 1. 垂直度（墙面饰面砖工程）
     1. 指标说明：反映层高范围饰面砖墙体垂直的程度。
     2. 合格标准：瓷砖墙面[0，2]mm；石材墙面[0，2]mm；木材墙面[0，1.5]mm
     3. 测量工具：2米靠尺
     4. 测量方法和数据记录：

1. 每一套房内厨房、卫生间的同一面墙都作为1个实测区，累计6个实测区。如该套房内还有石材或木质墙面，则各增加3个实测区。
2. 实测值主要反映饰面砖墙体垂直度，应避开墙顶梁、柱子突出部位。
3. 每一个实测区测量2个点，其实测值作为判断该实测指标合格率的2个计算点。
4. 所选2套房中垂直度的实测区不满足6个时，需增加实测套房数。
   • 1. 示例：

• 1. 阴阳角方正（墙面饰面砖工程）
     1. 指标说明：反映层高范围内饰面砖墙体阴阳角方正程度。
     2. 合格标准：瓷砖墙面[0，3]mm；石材墙面[0，2]mm；木材墙面[0，1.5]mm
     3. 测量工具：阴阳角尺
     4. 测量方法和数据记录：

1. 房内厨房、卫生间、阳台/露台的每一个阴角或阳角都可以作为1个实测区，累计实测实量6个实测区。如该套房内还有石材或木质墙面，则各增加3个实测区。
2. 一个阴角或阳角实测区，按300mm、1500mm分别测量1次。2次测量值作为判断该实测指标合格率的2个计算点。
3. 所选2套房不能满足阴阳角方正的6个实测区时，需增加实测套房数。
   • 1. 示例：

• 1. 接缝高低差（墙面饰面砖工程）
     1. 指标说明：该指标反映墙面两块饰面砖接缝处相对高低偏差的程度。主要反映观感质量。
     2. 合格标准：瓷砖墙面、石材墙面、木材墙面[0，0.5]mm
     3. 测量工具：钢尺或其他辅助工具（平直且刚度大）、钢塞片
     4. 测量方法和数据记录：

1. 该指标宜在装修收尾阶段测量。每一套房内厨房、卫生间、阳台或露台的墙面都可以作为1个实测区，累计实测实量6个实测区。如该套房内还有石材或木质墙面，则各增加3个实测区。
2. 在每一饰面砖墙面，目测选取2条疑似高低差最大的饰面砖接缝。用钢尺或其他辅助工具紧靠相邻两饰面砖跨过接缝，用0.5mm钢塞片插入钢尺与饰面砖之间的缝隙。如能插入，则该测量点不合格；反之则该测量点合格。2条接缝高低差的实测值，分别作为判断该实测指标合格率的2个计算点。
3. 为数据统计方便和提高实测效率，不合格点均按0.7mm记录，合格点均按0.3mm记录。
4. 所选2套房不能满足接缝高低差的6个实测区时，需增加实测套房数。
   • 1. 示例：

1. 地面饰面砖工程（公区）
   1. 基本原则
      1. 实测前，同一标段内根据各楼栋进度，从图纸随机选取处于装修中期或后期阶段2-4套房作为实测套房。户数最多的房型为必选。
      2. 所选2套房的检测指标为：表面平整度、垂直度、阴阳角方正。累计实测实量6个实测区。
   2. 表面平整度（地面饰面砖工程）
      1. 指标说明：反映饰面砖地面平整程度。
      2. 合格标准：瓷砖地面[0，2]mm；石材地面[0，1]mm
      3. 测量工具：2米靠尺、楔形塞尺
      4. 测量方法和数据记录：
2. 地漏的汇水区域不测饰面砖地面表面平整度。
3. 每一功能房间饰面砖地面都可以作为1个实测区，累计实测实量6个实测区。
4. 每一功能房间地面（不包括厨卫间）的4个角部区域，任选两个角与墙面夹角45度平放靠尺共测量2次。客餐厅或较大房间地面的中部区域需加测1次。这2或3次实测值作为判断该实测指标合格率的2或3个计算点。
5. 每一个厨/卫间地面共测量2次，其实测值分别作为判断该实测指标合格率的2个计算点。
6. 所选2套房不能满足地面饰面砖表面平整度的6个实测区时，需增加实测套房数。
   • 1. 示例：

• 1. 接缝高低差（地面饰面砖工程）
     1. 指标说明：该指标反映地面两块饰面砖接缝处相对高低偏差的程度。主要反映观感质量。
     2. 合格标准：[0，0.5]mm
     3. 测量工具：钢尺或其他辅助工具（平直且刚度大）、钢塞片
     4. 测量方法和数据记录：

1. 该指标宜在装修收尾阶段测量。
2. 每一功能房间饰面砖地面都可以作为1个实测区，累计实测实量6个实测区。
3. 在每一饰面砖地面，目测选取2条疑似高低差最大的饰面砖接缝。用钢尺或其他辅助工具紧靠相邻两饰面砖跨过接缝，用0.5mm钢塞片插入钢尺与饰面砖之间的缝隙。如能插入，则该测量点不合格；反之则该测量点合格。2条接缝高低差的测量值，分别作为判断该实测指标合格率的2个计算点。
4. 为统计方便和提高效率，不合格点均按0.7mm记录，合格点均按0.3mm记录。
5. 所选2套房不能满足地面饰面砖表面接缝高低差6个实测区时，需增加实测套房数。
   • 1. 示例：

1. 设备安装
   1. 基本原则
      1. 实测前，根据同一标段内各楼栋进度随机选取处于抹灰或装修阶段2-4套房作为设备安装工程的实测套房。户数最多的房型为必选。
      2. 同一套房内具备条件的设备安装工程实测指标需全部检测。当实测指标合格率计算点总数少于6个时，需增加实测套房数。
   2. 座便坑距偏差（设备安装）
      1. 指标说明：本指标实测值为墙面装修完成面与座便器预留管外壁的距离。通过控制此指标，避免因距离过小，造成座便器安装困难；或因距离过大，造成座便器水箱等与装修完成面的缝隙过大，影响观感。
      2. 合格标准：[0，15]mm
      3. 测量工具：5米钢卷尺
      4. 测量方法和数据记录：
2. 每一个座便预留排水管孔作为一个实测区，累计实测实量6个实测区。所选2套房实测区不满足6个时，需增加实测套房数。
3. 本指标在墙面打灰饼或抹灰完成或装饰面完成阶段，且管孔填嵌固定后测量。
4. 实测前，通过图纸确定座便器预留排水管孔距，并将其管孔中心距换算为管外壁距距墙体装修完成面距离。如墙体装修面还未完成，现场测量值要减去2cm（墙面瓷砖铺贴预留厚度），以此作为偏差计算的数值进行合格性判断。
5. 每1个座便器预留排水管孔距的实测值与设计值之间的偏差值，作为判断该实测指标合格率的1个计算点。
   • 1. 示例：

• 1. 同一室内底盒标高差（设备安装）
     1. 指标说明：该指标为同一房间内，各墙面相同标高位的电气底盒与同一水平线距离的极差。主要反映观感质量。
     2. 合格标准：[0，10]mm
     3. 测量工具：激光扫平仪、5米钢卷尺
     4. 测量方法和数据记录：

1. 本指标原则上在抹灰阶段或底盒标高调整并固定完成测量。
2. 每一个功能房间作为1个实测区，累计实测实量6个实测区。
3. 在所选套房的某一功能房间内，使用激光扫平仪在墙面打出一条水平线。以该水平线为基准，用钢卷尺测量该房间内同一标高各电气底盒上口内壁至水平基准线的距离。选取其与水平基准线之间实测值的极差，作为判断该实测指标合格率的1个计算点。
4. 所选2套房中同一室内底盒标高差的实测区不满足6个时，需增加实测套房数。
   • 1. 示例：

• 1. 淋浴器冷热水龙头中心间距
     1. 指标说明：该指标主要反映水电安装精度，确保观感及使用功能良好。
     2. 合格标准：[150，155]mm
     3. 测量工具：卷尺
     4. 测量方法和数据记录：

1. 每一个卫生间房间作为1个实测区，累计实测实量5个实测区。所选2套房中淋浴器冷热水龙头的实测区不满足5个时，需增加实测套房数。
2. 采用卷尺对冷热水龙头间距进行测量，满足要求，则该测量点合格。反之则该测量点不合格。每个实测值都作为判断该实测指标合格率的1个计算点。
   1. 座便器中心离旁边地漏中心的距离
      1. 指标说明：该指标主要反映水电安装精度，确保观感及使用功能良好。
      2. 合格标准：≥300mm
      3. 测量工具：卷尺
      4. 测量方法和数据记录：
3. 每一个卫生间房间作为1个实测区，累计实测实量5个实测区。所选2套房中坐便器中心离地漏中心的距离的实测区不满足5个时，需增加实测套房数。
4. 采用卷尺对座便器中心离旁边地漏中心的距离进行测量，满足要求合格要求，则该测量点合格。反之则该测量点不合格。每个实测值都作为判断该实测指标合格率的1个计算点。
   1. 给/排水立管垂直度
      1. 指标说明：该指标主要反映水电安装精度，确保观感及使用功能良好。
      2. 合格标准：每米≤3mm
      3. 测量工具：吊线、检查尺
      4. 测量方法和数据记录：
5. 每一个房间作为1个实测区，累计实测实量5个实测区。所选2套房中给排水立管垂直的的实测区不满足5个时，需增加实测套房数。
6. 采用吊线、卷尺对立管进行测量，满足要求合格要求，则该测量点合格。反之则该测量点不合格。每个实测值都作为判断该实测指标合格率的1个计算点。
   1. 单、双排暗装照明配电箱底边距地高度
      1. 指标说明：该指标主要反映水电安装精度，确保使用功能及标准统一。
      2. 合格标准：单排[≥1800]mm、双排[≥1600]mm
      3. 测量工具：检查尺
      4. 测量方法和数据记录：
7. 每一个房间作为1个实测区，累计实测实量5个实测区。所选2套房中照明配电箱底边距地面间距的实测区不满足5个时，需增加实测套房数。
8. 采用卷尺对配电箱底边离地面进行测量，满足要求合格要求，则该测量点合格，记录为“0”。反之则该测量点不合格，记为“1”。每个实测值都作为判断该实测指标合格率的1个计算点。
   1. 空调挂机冷凝水管洞口中心距地距离
      1. 指标说明：该指标主要反映水电安装精度，确保使用功能及标准统一。
      2. 合格标准： [≥2000]mm
      3. 测量工具：检查尺
      4. 测量方法和数据记录：
9. 每一个房间作为1个实测区，累计实测实量5个实测区。所选2套房中管洞离地面实测区不满足5个时，需增加实测套房数。
10. 采用卷尺对管洞离地面进行测量，满足要求合格要求，则该测量点合格，记录为“0”。反之则该测量点不合格，记为“1”。每个实测值都作为判断该实测指标合格率的1个计算点。
    1. 空调插座底边距地高度
       1. 指标说明：该指标主要反映水电安装精度，确保使用功能及标准统一。
       2. 合格标准： [≥1800]mm
       3. 测量工具：检查尺
       4. 测量方法和数据记录：
11. 每一个房间作为1个实测区，累计实测实量5个实测区。所选2套房中给排水立管垂直的的实测区不满足5个时，需增加实测套房数。
12. 采用卷尺对空调插座底边离地进行测量，满足要求合格要求，则该测量点合格，记录为“0”。反之则该测量点不合格，记为“1”。每个实测值都作为判断该实测指标合格率的1个计算点。
    1. 消防立管垂直度
       1. 指标说明：该指标主要反映水电安装精度，确保观感及使用功能良好。
       2. 合格标准：每米≥3mm
       3. 测量工具：吊线、检查尺
       4. 测量方法和数据记录：
13. 每一个立管作为1个实测区，累计实测实量5个实测区。所选2套房中消防立管垂直的的实测区不满足5个时，需增加实测套房数。
14. 采用吊线、卷尺对立管进行测量，满足要求合格要求，则该测量点合格，记录为“0”。反之则该测量点不合格，记为“1”。每个实测值都作为判断该实测指标合格率的1个计算点。
    1. 消防栓箱体安装的垂直度
       1. 指标说明：该指标主要反映水电安装精度，确保观感及使用功能良好。
       2. 合格标准：[0，3]mm
       3. 测量工具：吊线或激光扫平仪器、检查尺
       4. 测量方法和数据记录：
15. 每一个立管作为1个实测区，累计实测实量5个实测区。所选2套房中消防栓箱体安装的垂直度实测区不满足5个时，需增加实测套房数。
16. 采用吊线或激光扫平仪、卷尺对箱体进行测量，满足要求合格要求，则该测量点合格，记录为“0”。反之则该测量点不合格，记为“1”。每个实测值都作为判断该实测指标合格率的1个计算点。
    1. 消火栓栓口中心距完成地面的高度
17. 指标说明：该指标主要反映水电安装精度，确保观感及使用功能良好。
18. 合格标准：1100mm（偏差20mm）
19. 测量工具：检查尺
20. 测量方法和数据记录：
21. 每一个消防栓作为1个实测区，累计实测实量5个实测区。所选2套房中消防栓实测区不满足5个时，需增加实测套房数。
22. 采用吊线或激光扫平仪、卷尺对消防栓中心距离地面完成面（若地面非完成面，即以一米施工线为准）进行测量，满足要求合格要求，则该测量点合格，记录为“0”。反之则该测量点不合格，记为“1”。每个实测值都作为判断该实测指标合格率的1个计算点，。
23. 铝合金（或塑钢）门窗安装工程
    1. 基本原则
       1. 实测前，同一标段内根据各楼栋进度，从图纸随机选取处于抹灰阶段2-4套房作为实测套房。户数最多的房型为必选。
       2. 所选2套房中的五项检测指标为：型材拼缝宽度、型材接缝高低差、窗框正面垂直度、窗框对角线长度差。
       3. 塑钢门窗由于型材采用焊接方式，不检测“型材拼缝宽度”指标。
    2. 型材拼缝宽度（铝合金门窗）
       1. 指标说明：指铝合金门框型材拼接缝隙大小，反映观感质量和渗漏风险。
       2. 合格标准：；[0，0.3]mm
       3. 测量工具：钢塞片
       4. 测量方法和数据记录：
24. 该指标宜在窗扇安装完、窗框保护膜拆除完的装修收尾阶段测量。
25. 户内每一樘门或窗都可以作为1个实测区，累计实测实量10个实测区。
26. 在同一铝合金门或窗的窗框、窗扇，目测选取1条疑似缝隙宽度最大的型材拼接缝。用0.2mm钢塞片插入型材拼接缝隙，如能插入，则该测量点不合格；反之则该测量点合格。1条型材拼缝宽度的实测值作为判断该实测指标合格率的1个计算点。
27. 为提高统计和实测效率，不合格点均按0.5mm记录，合格点均按0.1mm记录。
28. 所选2套房中接缝高低差的实测区不能满足6个时，需增加实测套房数。
    • 1. 示例：

• 1. 型材拼缝高低差（铝合金－塑钢门窗）
     1. 指标说明：指铝合金门框型材接缝处相对高低偏差的程度。主要反映观感质量。
     2. 合格标准：

1. 铝合金门窗：相同截面型材 [0，0.3]mm，不同截面型材[0，0.5]mm。
2. 塑钢门窗：窗框、窗扇相邻构件装配间隙[0，0.3]mm，相邻两构件焊接处[0，0.3]mm
   • 1. 测量工具：钢尺或其他辅助工具（平直且刚度大）、钢塞片
     2. 测量方法和数据记录：
3. 该指标宜在窗扇安装完、窗框保护膜拆除完的装修收尾阶段测量。
4. 户内每一樘门或窗都可以作为1个实测区，累计实测实量10个实测区。
5. 同一铝合金门或窗，在其窗框、窗扇部位，目测选取1条疑似高低差最大的型材拼接缝，用钢尺或其他辅助工具紧靠相邻两个拼接型材并跨过接缝，以0.3mm钢塞片插入钢尺与型材之间的缝隙。如能插入，则该测量点不合格；反之则该测量点合格。1条接缝高低差的实测值作为该实测指标合格率的1个计算点。
6. 为数据统计方便和提高实测效率，不合格点均按0.5mm记录，合格点均按0.2mm记录。
7. 所选2套房中拼缝高低差的实测区不能满足10个时，需增加实测套房数。
   • 1. 示例：

• 1. 铝合金门或窗框正面垂直度（铝合金－塑钢门窗）
     1. 指标说明：反映铝合金（或塑钢）门窗框垂直程度。
     2. 合格标准：[0，2.5]mm或[0，3]mm
     3. 测量工具：1m/2m靠尺
     4. 测量方法和数据记录：

1. 户内每一樘门或窗都可以作为1个实测区，累计实测实量10个实测区。
2. 用2m靠尺分别测量每一樘铝合金门或窗两边竖框垂直度，取2个实测值中的最大数值作为判断该实测指标合格率的1个计算点,2米以上的窗框垂直度为[0，3]mm。
3. 所选2套房中窗框正面垂直度的实测区不能满足10个时，需增加实测套房数。
   • 1. 示例

1. 防渗漏工程
   1. 基本原则
      1. 实测前，根据同一标段内各楼栋进度随机选取处于防水工程施工阶段的2套房作为实测套房。户数最多的房型为必选。
   2. 卫生间涂膜厚度（防水工程）
      1. 指标说明：反映卫生间涂膜防水施工质量合格程度。
      2. 合格标准：卫生间地面、墙面（非附加层部分）防水涂膜成膜良好，无分层。涂膜防水层平均厚度应符合设计，最小厚度大于设计厚度８０％。
      3. 测量工具：游标卡尺、5m卷尺
      4. 测量方法和数据记录：
2. 实测区与合格率计算点：每1个卫生间为1个实测区,累计6个测区，不足6个时，需增加实测套房数。每个实测区取1个实测值。每个实测值作为1个计数点。
3. 测量方法：
   • 涂膜施工阶段，同一实测区，在非附加层范围内，选择1个疑似厚度最薄部位，采用针测法或割取20×20mm实样，目测涂膜成膜与分层，用卡尺测量厚度；
   • 保护层完工阶段，同一实测区，在非附加层范围内，随机选取一点（不同测区选取不同位置，如地面、浴室墙面不同高位等），剥离防水保护层，采用针测法或割取20×20mm实样，目测防水涂膜成膜与分层，用卡尺测量厚度；
   • 如装饰面已完，则通过闭水检验，不实测此指标。
4. 数据记录：当一个测区防水涂膜切片发现无成膜或分层现象，实测值不合格；切片厚度小于设计厚度的80％时，实测值不合格；既无分层且厚度符合要求时，按合格计；不合格点按“1”记录，合格点按“0”记录。
   • 1. 示例：（共1户、2个实测区、6个实测点）



• 1. 卫生间附加防水层（防水工程）
     1. 指标说明：反映卫生间附加防水层施工质量合格程度。
     2. 合格标准：

1. 设置部位：卫生间的侧排口、落水口、管道周边、阴阳角、烟道反坎、管井反坎、门框底等部位须设防水附加层。防水附加层材料与防水层相同。
2. 设置尺寸：防水附加层应从阴角开始上反和水平延伸各不小于250 mm。附加层四周上返高度超过地面完成面300mm，过门框向外延伸200mm。
3. 涂膜厚度：附加层部位的切片厚度不小于非附加层部位设计厚度的150％。
   • 1. 测量工具：游标卡尺，卷尺
     2. 测量方法和数据记录：
4. 实测区与合格率计算点：每1个卫生间作为1个实测区。所选2套房累计4个测区，不足4个测区时，需增加实测套房数。每个实测区内附件层设置部位设一个实测点，取1个实测值。所有实测值全部合格，则该实测区合格；一个实测区作为1个计数点。
5. 测量方法：同一实测区内
   • 涂膜施工阶段，分别在侧排口、落水口、管道周边、阴阳角、烟道反坎、管井反坎、门框底7个附加防水层部位，分别在附件层范围内选择1个疑似厚度最薄部位，采用针测法或割取20×20ｍｍ实样，目测防水涂膜成膜与分层，用卡尺测量厚度，用卷尺测量附加层范围（长、宽、高）；
   • 保护层完工阶段，在7个设置附加层的边缘部位，分别剥离防水涂料保护层，采用针测法或割取20×20ｍｍ实样，目测防水涂膜成膜与分层，用卡尺测量厚度，用卷尺测量附加层范围（长、宽、高）；
   • 如装饰面已完，则通过闭水检验，不实测此指标。
6. 数据记录：当同一个测区内，7个实测点的防水涂膜切片无成膜或分层，或范围不符合合格标准、或切片厚度小于设计厚度的150％时，该实测区不合格；以上各条均符合合格标准，该实测区按合格计；不合格点按“1”记录，合格点按“0”记录。
   • 1. 示例：（共1户、2个实测区、7个实测点）

• 1. 卫生间地漏（防水工程）
     1. 指标说明：反映卫生间地漏洞口施工与图纸的尺寸偏差，间接反映渗漏风险。
     2. 合格标准：沉箱式卫生间必须在降板最低处设侧墙式地漏。侧墙式地漏底边低于进水口底部的高度不小于15mm。
     3. 测量工具：目测、5米钢卷尺
     4. 测量方法和数据记录：

1. 实测区与合格率计算点：一个卫生间为1个实测区，累计实测实量6个实测区。卫生间地漏全检，1个卫生间地漏的实测值作为判断该指标合格率的1个计算点。所选2套房中的卫生间地漏的实测区不满足6个时，需增加实测套房数。
2. 测量方法：目测和尺量地漏是否符合合格标准。
3. 数据记录：所选实测点出现任意一不符合项时，则该实测值不合格。反之，则该实测值合格。不合格点均按“1”记录，合格点均按“0”记录。

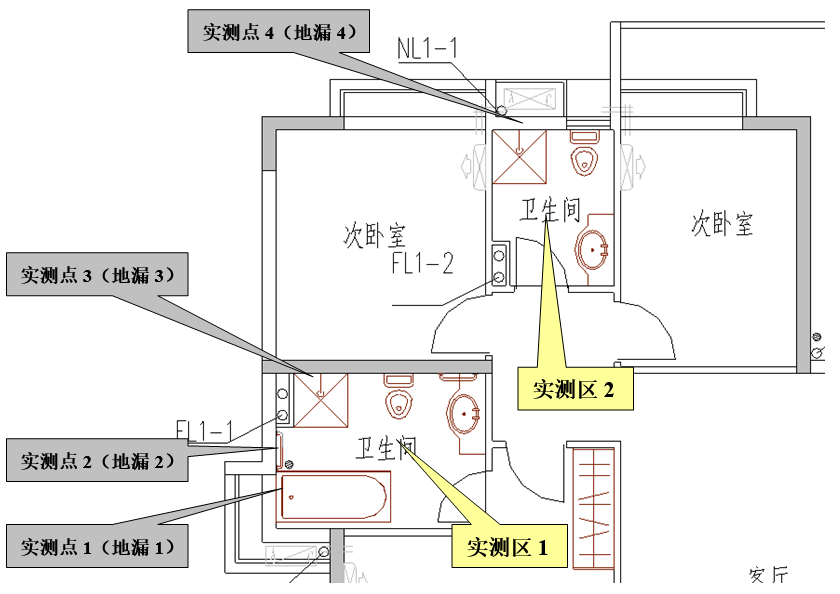

   • 1. 示例：（共1户、2个实测区、8个实测点）



• 1. 外门窗边框外表面防水层（铝合金－塑钢窗）
     1. 指标说明：反映门窗主框四周与墙体抹灰面之间塞缝处防渗漏程度，年降水量和基本风压符合集团防渗漏体系的前提下，外窗边框可不做防水涂料。
     2. 合格标准：

1. 防水涂膜成膜良好，无分层。涂膜平均厚度应符合设计，且不小于0.6mm，最小厚度大于设计厚度８０％。
2. 采用JS防水涂料；洞口外侧四周分多遍涂刷，防水必须压门窗框不小于5mm；
3. 墙身为砌体时应先抹底层灰，对洞口四周粉刷收头，不能直接在砌块上涂刷JS防水；底灰不得空鼓、裂缝；涂膜无分层、起泡、裂缝现象。
   • 1. 测量工具：目测、尺量
     2. 测量方法和数据记录：
4. 实测区与合格率计算点：同一套房内每1个外门或窗作为1个实测区。所选2套房的实测区累计10个测区，其中每套房应选择3个外窗、2个外门。如每套房不足5个测区时，需增加实测套房数。每个实测区取1个实测值。每个实测值作为1个计数点。
5. 测量方法：

• 涂膜施工阶段：同一实测区，选择1个疑似厚度最薄部位，采用针测法或割取20×20mm实样，用卡尺测量厚度；
• 保护层完工阶段，同一实测区，随机选取一点（不同测区选取不同位置），剥离防水保护层，采用针测法或割取20×20mm实样，目测防水涂膜成膜与分层，用卡尺测量厚度；
• 目测和尺量，现场窗框边节点是否符合合格标准中第（2）、（3）条的要求；
• 如装饰面已完，则通过淋水检验，不实测此指标。

1. 数据记录：如同一测区有一处不符合合格标准，该实测区的1个实测点不合格。反之，则该实测区1个实测点为合格。不合格点均按“1”记录，合格点均按“0”记录。
   • 1. 示例：

• 1. 边框收口与塞缝（铝合金－塑钢窗）
     1. 指标说明：反映外门窗边框收口与塞缝处开裂和空鼓程度。
     2. 合格标准：

1. 窗框与洞口间无缠绕保护膜，临时固定木楔需取出；
2. 门窗框四边塞缝采用发泡胶（严寒地区底缝为发泡胶）或干硬性水泥砂浆塞缝；填缝须密实；
3. 超出门窗框外的发泡胶应在其固化前用手或专用工具压入缝隙中；严禁固化后用刀片切割。
4. 外门窗框滴水线、散水坡、鹰嘴角度和坡度正确；
   • 1. 测量工具：目测、空鼓锤
     2. 测量方法和数据记录：
5. 实测区与合格率计算点：同一套房内任何1个外门窗洞口都可以作为1个实测区，同一实测区取1个实测点，实测值作为合格率1个计算点。同一套房内的外门窗需全检。所选2套房中累计15个实测区，不能满足15个时，需增加实测套房数。
6. 测量方法：同一实测区选取4个框边，目测或尺量，检查是否符合合格标准。
7. 数据记录：如发现同一测区有一处不符合合格标准，则该实测区的1个实测点不合格。反之，则该实测区1个实测点为合格。不合格点均按“1”记录，合格点均按“0”记录。
   • 1. 示例：

1. 防空鼓、开裂工程
   1. 外墙防开裂节点（砌筑阶段）
      1. 指标说明：反映控制外墙裂缝的重要节点构造的实施情况。
      2. 合格标准：
2. 无断砖、通缝、瞎缝；
3. 墙顶空隙的补砌挤紧或灌缝间隔不少于15天；砌体墙灰缝须双面勾缝。
4. 不同基体（含各类线槽）镀锌钢丝网（网格≤15×15，直径≥0.7mm）或耐碱玻纤网（需放置与两层抹灰之间），基体搭接≥100mm；挂网前墙体高低差部分采用水泥砂浆填补。
5. 现浇窗台板：宽同墙厚，高度≥100mm，每边入墙内≥200mm（不足200mm通长设置），且不允许后浇；
   • 1. 测量工具：目测，5米钢卷尺，水泥钢钉、铁锤
     2. 测量方法和数据记录：
6. 实测区与合格率计算点：户内每一面砌体外墙作为1个实测区，累计实测实量20个实测区。所选2套房中实测区不满足10个时，需增加实测套房数。每1个实测区取5个实测点，分别检查合格标准中的7项内容是否符合要求。
7. 测量方法：采用目测、尺量、放滚珠方法。
8. 数据记录：同一实测区内，只要有8个实测点有一个不符合合格标准，则该实测区不合格；反之，则合格。不合格实测区计算点均按“1”记录，合格实测区计算点均按“0”记录。
   • 1. 示例：（1户、15个实测区，15个计算点）

• 1. 内墙防开裂节点（砌筑工程）
     1. 指标说明：反映内墙砌筑中，控制墙体开裂的重要节点构造的实施情况。
     2. 合格标准：

1. 无断砖、通缝、瞎缝；
2. 不同基体（含各类线槽）镀锌钢丝网（网格≤15×15，直径≥0.7mm）或耐碱玻纤网（需放置与两层抹灰之间），基体搭接≥100mm；挂网前墙体高低差部分采用水泥砂浆填补。
3. 墙顶空隙的补砌挤紧或灌缝间隔不少于7天；
4. 砌体墙灰缝须双面勾缝。
5. 洞口（大于600mm）的过梁：同墙宽，入墙不少于250mm。因平面限制，入墙小于15cm时，采用锚固及现浇。
   • 1. 测量工具：目测，5米钢卷尺
     2. 测量方法和数据记录：
6. 实测区与合格率计算点：户内每一面砌体内墙作为1个实测区，累计实测实量20个实测区。所选2套房中实测区不满足10个时，需增加实测套房数。每1个实测区取5个实测点，分别检查合格标准中的6项内容是否符合要求。
7. 测量方法：采用目测、尺量、放滚珠方法。
8. 数据记录：同一实测区内，只要有5个实测点有一个不符合合格标准，则该实测区不合格；反之，则合格。不合格实测区计算点均按“1”记录，合格实测区计算点均按“0”记录。
   • 1. 示例：（1户、15个实测区，15个计算点）
   1. 砼墙面给水管暗埋（设备安装）
      1. 指标说明：反映砼墙面给水管暗埋过程中，避免破坏结构、产生空鼓裂缝的重要控制节点。
      2. 合格标准：
9. 线槽形式：严禁砼楼板开槽；线槽采用预留方式，严禁采用人工打凿； 砼墙面的给水管预留线槽不得损坏结构钢筋。墙槽用水泥砂浆填补密实。
10. 线槽尺寸：砼墙面预留槽深≤15mm，槽宽≤ｄｎ＋６０mm。
    • 1. 测量工具：目测，5米钢卷尺、游标卡尺
      2. 测量方法和数据记录：
11. 实测区与合格率计算点：所选户型内每一户设2个实测区，冷热水主管为一个实测区，冷热水支管为一个实测区。1个实测区取1个实测值，并作为1个合格率计算点。所选2套房累计20个实测区，不足20个时，需增加实测套房数。
12. 测量方法：采用目测检查其线槽形式是否符合合格标准；同一个实测区选取疑似尺寸最大值，用钢卷尺或游标卡尺测量检查线槽尺寸等是否符合合格标准。
13. 数据记录：同一实测区，如采用砼楼板压槽或开槽节点，则本指标全部合格率为0%，并以相应的不合格计算点数，直接纳入相应标段的合格率计算；同一实测区，线槽形式或线槽尺寸有任何一项不符合合格标准，则该实测区的实测值不合格；反之，则该实测区的实测值合格。不合格实测值均按“1”记录，合格是实测值均按“0”记录。
    • 1. 示例：（节点构造尺寸示意图）

• 1. 砌体墙面给水管暗埋（设备安装）
     1. 指标说明：反映砌体墙面给水管暗埋过程中，避免空鼓、裂缝的重要控制节点。
     2. 合格标准：

1. 线槽形式：采用预留、预埋或机械开槽和开洞，严禁人工打凿；墙槽用水泥砂浆填补密实，且与砌体墙平；小型空心砌块墙体的竖向管线应随墙体砌筑埋设在孔洞内，并在安装完后用水泥砂浆或细石砼灌实，如采用开槽工艺，线槽部位必须用细石砼灌注密实。
2. 线槽尺寸：砌体墙槽深度≤ｄｎ＋10ｍｍ，槽宽≤ｄｎ＋６０mm；空心砌块外墙水平沟槽长度小于３９０ｍｍ；实心砌块水平沟槽产长度小于500mm。
   • 1. 测量工具：目测，5米钢卷尺，游标卡尺
     2. 测量方法和数据记录：
3. 实测区与合格率计算点：所选户型内每一面暗埋给水管的墙面作为1个实测区。1个实测区取1个实测值。1个实测值作为1个合格率计算点。所选2套房累计20个实测区，不满足20个时，需增加实测套房数。
4. 测量方法：未采用砌体内暗埋工艺可不测此指标。每一面砌体墙面暗埋给水线槽全检。采用目测检查其线槽形式是否符合合格标准；同一个实测区选取疑似尺寸最大值，用钢卷尺或游标卡尺测量检查线槽尺寸等是否符合合格标准。
5. 数据记录：同一实测区，线槽形式或线槽尺寸有任何一项不符合合格标准，则该实测区的实测值不合格；反之，则该实测区的实测值合格。不合格实测值均按“1”记录，合格是实测值均按“0”记录。
   • 1. 示例：（节点构造尺寸示意图，实测区参照第5.6节砌筑节点）

• 1. 砌体墙电线管暗埋（设备安装）
     1. 指标说明：反映砌体墙面电线管暗埋过程中，避免空鼓、裂缝的重要控制节点。
     2. 合格标准：

1. 线槽形式：砌体墙面电线管应采用预留、预埋或机械开槽与开洞，严禁人工打凿；墙槽用水泥砂浆填补密实，且与砌体墙平；小型空心砌块墙体的竖向电管线应随墙体砌筑埋设在小砌块孔洞内，并在安装完后用水泥砂浆或细石砼灌实；
2. 线槽尺寸：砌体墙槽深度≤ｄｎ＋20mm，墙槽宽度≤ｄｎ＋６０mm，墙槽用水泥砂浆填补密实。空心砌块外墙水平沟槽长度小于３９０ｍｍ。
   • 1. 测量工具：目测，5米钢卷尺，游标卡尺
     2. 测量方法和数据记录：
3. 实测区与合格率计算点：所选户型内每一面暗埋电线管墙面作为1个实测区。1个实测区取1个实测值。1个实测值作为1个合格率计算点。所选2套房累计20个实测区，不满足20个时，需增加实测套房数。
4. 测量方法：未采用砌体内暗埋工艺可不测此指标。每一面砌体墙面暗埋线槽全检。采用目测检查其线槽形式是否符合合格标准；同一个实测区选取疑似尺寸最大值，用钢卷尺或游标卡尺测量检查线槽尺寸等是否符合合格标准。
5. 数据记录：同一实测区，线槽形式或线槽尺寸有任何一项不符合合格标准，则该实测区的实测值不合格；反之，则该实测区的实测值合格。不合格实测值均按“1”记录，合格是实测值均按“0”记录。
   • 1. 示例：（节点构造尺寸示意图，实测区参照第5.6节砌筑节点）

• 1. 裂缝/空鼓（抹灰工程）
     1. 指标说明：反映户内墙体裂缝/空鼓的程度。
     2. 合格标准：户内墙体完成抹灰后，墙面无裂缝、空鼓
     3. 测量工具：目测、空鼓锤
     4. 测量方法和数据记录：

1. 实测区与合格率计算点：所选户型内每一自然间作为1个实测区。每一自然间内所有墙体全检。1个实测区取1个实测值。1个实测值作为1个合格率计算点。所选2套房累计15个实测区，不满足15个时，需增加实测套房数。
2. 测量方法：同一实测区通过目测检查所有墙体抹灰层裂缝，通过空鼓锤敲击检查所有墙体抹灰层空鼓。
3. 数据记录：同一实测区任何一面墙发现1条裂缝或1处空鼓，或修补后仍存在空鼓和裂缝，该实测点不合格。如无任何裂缝或空鼓（含修补后），则该实测点为合格。不合格点均按“1”记录，合格点均按“0”记录。
   • 1. 示例：（共1户、7个测区、7个实测点）



• 1. 裂缝/空鼓（公区墙砖工程）
     1. 指标说明：反映公区墙砖裂缝/空鼓的程度。
     2. 合格标准：公区墙砖完成后，墙面无裂缝、空鼓
     3. 测量工具：目测、空鼓锤
     4. 测量方法和数据记录：

1. 实测区与合格率计算点：所选墙面作为1个实测区全检。1个实测区取1个实测值。1个实测值作为1个合格率计算点。所选2层累计10实测区，不满足10，需增加实测套房数。
2. 测量方法：同一实测区通过目测检查所有墙砖缝，通过空鼓锤敲击检查所有墙体墙砖空鼓。
3. 数据记录：同一实测区任何一面墙发现1条裂缝或1处空鼓，或修补后仍存在空鼓和裂缝，该实测点不合格。如无任何裂缝或空鼓（含修补后），则该实测点为合格。不合格点均按“1”记录，合格点均按“0”记录。
   1. 裂缝/空鼓（公区地砖工程）
      1. 指标说明：反映公区地砖裂缝/空鼓的程度。
      2. 合格标准：公区墙砖完成后，墙面无裂缝、空鼓
      3. 测量工具：目测、空鼓锤
      4. 测量方法和数据记录：
4. 实测区与合格率计算点：所选地面作为1个实测区全检。1个实测区取1个实测值。1个实测值作为1个合格率计算点。所选2层累计10实测区，不满足10，需增加实测套房数。
5. 测量方法：同一实测区通过目测检查所有地砖裂缝，通过空鼓锤敲击检查所有地面地砖砖空鼓。
6. 数据记录：同一实测区任何一面墙发现1条裂缝或1处空鼓，或修补后仍存在空鼓和裂缝，该实测点不合格。如无任何裂缝或空鼓（含修补后），则该实测点为合格。不合格点均按“1”记录，合格点均按“0”记录。
   • • 1. 精装修篇
7. 材料工程
   1. 基本原则
      1. 实测前，根据同一标段内材料随机选取使用的材料作为实测指标。
   2. 石材厚度（人造石）
      1. 指标说明：反映人造石材质量合格程度。
      2. 合格标准：[-2，2]mm。
      3. 测量工具：游标卡尺
      4. 测量方法和数据记录：
8. 实测区与合格率计算点：每块石材作为一个实测区，使用游标卡尺测量石材厚度，计算实测值与设计值的偏差，作为该实测区的1个计算点。
9. 测量方法：

现场或材料堆场内随机选取5块石材，选取两边使用游标卡尺测量其厚度，与设计值对比，取做大偏差值，作为该指标实测值。

1. 数据记录：不合格点按“1”记录，合格点按“0”记录。
   1. 装饰栏杆管材厚度
      1. 指标说明：反映装饰栏杆管材质量合格程度。
      2. 合格标准：负偏差不低于设计值0.3以上。
      3. 测量工具：游标卡尺
      4. 测量方法和数据记录：
2. 实测区与合格率计算点：每根栏杆作为一个实测区，使用游标卡尺测量侧边管材厚度，计算实测值与设计值的偏差，作为该实测区的1个计算点。
3. 测量方法：

现场或材料堆场内随机选取5跟装饰栏杆管材，选取两边使用游标卡尺测量其厚度，与设计值对比，取做大负偏差值，作为该指标实测值。

1. 数据记录：不合格点按“1”记录，合格点按“0”记录。
   1. 吊顶螺杆直径
      1. 指标说明：反映吊顶螺杆质量合格程度。
      2. 合格标准：负偏差不低于设计值0.5以上。
      3. 测量工具：游标卡尺
      4. 测量方法和数据记录：
2. 实测区与合格率计算点：每根吊杆作为一个实测区，使用游标卡尺测量吊顶螺杆直径，计算实测值与设计值的偏差，作为该实测区的1个计算点。
3. 测量方法：

现场或材料堆场内随机选取5跟吊顶螺杆，选取两端，使用游标卡尺测量其直径尺寸，与设计值对比，取做大负偏差值，作为该指标实测值。

1. 数据记录：不合格点按“1”记录，合格点按“0”记录。
   1. 吊顶龙骨厚度
      1. 指标说明：反映吊顶龙骨质量合格程度。
      2. 合格标准：不低于设计值，负偏差满足

（0.25＜t≤0.4，-0.03

0.4＜t≤0.6，-0.04

0.6＜t≤0.8，-0.05

0.8＜t≤1.0，-0.06

1.0＜t≤1.2，-0.07）。

• • 1. 测量工具：游标卡尺
    2. 测量方法和数据记录：

1. 实测区与合格率计算点：每块龙骨作为一个实测区，使用游标卡尺测量龙骨侧边厚度，计算实测值与设计值的偏差，作为该实测区的个计算点。
2. 测量方法：

现场或材料堆场内随机选取5跟吊顶龙骨，选取两端，使用游标卡尺测量其厚度尺寸，与设计值对比，取做大负偏差值，作为该指标实测值。

1. 数据记录：不合格点按“1”记录，合格点按“0”记录。
   1. 木基层板材厚度
      1. 指标说明：反映木基层板质量合格程度。
      2. 合格标准：不低于设计值，负偏差满足：

细木工板：≤16，-0.4

＞16，-0.6

多层板：3＜t＜5，-0.3

5≤t≤25，

-（0.4+0.03t）。

• • 1. 测量工具：游标卡尺
    2. 测量方法和数据记录：

1. 实测区与合格率计算点：每块木基层板作为一个实测区，使用游标卡尺测量木基层板厚度，计算实测值与设计值的偏差，作为该实测区的个计算点。
2. 测量方法：

现场或材料堆场内随机选取5块木基层板，选取两边 ，使用游标卡尺测量其厚度尺寸，与设计值对比，取做大负偏差值，作为该指标实测值。

1. 数据记录：不合格点按“1”记录，合格点按“0”记录。
   1. 木地板厚度
      1. 指标说明：反映木地板质量合格程度。
      2. 合格标准：不低于设计值。
      3. 测量工具：游标卡尺
      4. 测量方法和数据记录：
2. 实测区与合格率计算点：每块木地板作为一个实测区，使用游标卡尺测量木地板厚度，计算实测值与设计值的偏差，作为该实测区的个计算点。
3. 测量方法：

现场或材料堆场内随机选取5块木地板，选取两边 ，使用游标卡尺测量其厚度尺寸，与设计值对比，取做大负偏差值，作为该指标实测值。

1. 数据记录：不合格点按“1”记录，合格点按“0”记录。
   1. 玻璃隔断（玻璃厚度）
      1. 指标说明：反映玻璃隔断质量合格程度。
      2. 合格标准：不低于设计值。
      3. 测量工具：游标卡尺
      4. 测量方法和数据记录：
2. 实测区与合格率计算点：每块玻璃隔断作为一个实测区，使用游标卡尺测量玻璃隔断厚度，计算实测值与设计值的偏差，作为该实测区的个计算点。
3. 测量方法：

现场或材料堆场内随机选取5块玻璃隔断，选取两边 ，使用游标卡尺测量其厚度尺寸，与设计值对比，取做大负偏差值，作为该指标实测值。

1. 数据记录：不合格点按“1”记录，合格点按“0”记录。
   1. 不锈钢饰面材料厚度
      1. 指标说明：反映不锈钢饰面质量合格程度。
      2. 合格标准：不低于设计值。
      3. 测量工具：游标卡尺
      4. 测量方法和数据记录：
2. 实测区与合格率计算点：每块不锈钢饰面作为一个实测区，使用游标卡尺测量不锈钢饰面厚度，计算实测值与设计值的偏差，作为该实测区的个计算点。
3. 测量方法：

现场或材料堆场内随机选取5块不锈钢饰面，选取两边 ，使用游标卡尺测量其厚度尺寸，与设计值对比，取做大负偏差值，作为该指标实测值。

1. 数据记录：不合格点按“1”记录，合格点按“0”记录。
2. 基层工程
   1. 龙骨水平度
      1. 指标说明：反映龙骨安装合格程度。
      2. 合格标准：[0，10]mm。
      3. 测量工具：激光扫平仪、塔尺
      4. 测量方法和数据记录：
3. 使用激光扫平仪，在实测板跨内打出一条水平基准线。分别任选5个点，测量5个点与水平基准线之间的5个垂直距离。以最低点为基准点，计算另外四点与最低点之间的偏差，最大偏差值≤10mm时，5个偏差值（基准点偏差值以0计）的实际值作为该实测指标合格率的5个计算点。最大偏差值﹥15mm时，5个偏差值均按最大偏差值计，作为该实测指标合格率的5个计算点。
   1. 石膏线水平度
      1. 指标说明：反映石膏线安装合格程度。
      2. 合格标准：[0，10]mm。
      3. 测量工具：激光扫平仪、塔尺
      4. 测量方法和数据记录：

一个功能房间作为一个实测区，使用激光扫平仪，在实测区内打出一条水平基准线。分别选3个点，测量3个点与水平基准线之间的3个垂直距离。以最低点为基准点，计算另外2点与最低点之间的偏差，作为该实测指标合格率的1个计算点。

• 1. 木基层平整度
     1. 指标说明：反映木基层安装合格程度。
     2. 合格标准：[0，2]mm。
     3. 测量工具：2m靠尺
     4. 测量方法和数据记录：

任选墙面木基层部位作为1个检测区。当所选墙长度小于3米时，同一面墙4个角（顶部及根部）中，取左上及右下2个角。按45度角斜放靠尺，累计测2次表面平整度,这2个实测值分别作为该指标合格率的2个计算点;当所选墙长度大于3米时，还需在墙长度中间水平放靠尺增加测量1次，这3个实测值分别作为该指标合格率的3个计算点，跨洞口部位必测。

• 1. 木基层垂直度
     1. 指标说明：反映石木基层安装合格程度。
     2. 合格标准：[0，1.5]mm。
     3. 测量工具：2m靠尺
     4. 测量方法和数据记录：

任选墙面木基层部位作为1个检测区。分别按靠尺顶端接触到上部砼顶板位置及靠尺底端接触到下部地面位置测2次垂直度，这2个实测值分别作为该实测指标合格率的2个计算点。当墙长度大于3米时，需在墙长度中间位置靠尺在高度方向居中处加测1次，3个实测值分别作为该实测指标合格率的3个计算点。这2个实测值分别作为该实测指标合格率的2个计算点。

• 1. 抹灰墙面空鼓开裂（抹灰装修单位施工）
     1. 指标说明：反映墙面基层合格程度。
     2. 合格标准：无裂缝、空鼓
     3. 测量工具：空鼓锤
     4. 测量方法和数据记录：

所选户型内每一自然间作为1个实测区。每一自然间内所有墙体全检。1个实测区取1个实测值。1个实测值作为1个合格率计算点。所选2套房累计15个实测区，不满足15个时，需增加实测套房数。

• 1. 同户型同厨卫间管井尺寸偏差（抹灰工程）
     1. 指标说明：反映厨房、卫生间管井、烟道尺寸精度，确保瓷砖集中加工效率。毛坯房不测此指标。
     2. 合格标准：[-5，5]mm
     3. 测量工具：5米钢卷尺
     4. 测量方法和数据记录：

1. 实测区与合格率计算点：累计选择5个户型，如不足5个户型，按户型套数自多向小排序进行增加；每一户型选择2套房，两套房中同一位置厨卫间的管井作为一个实测区；每户型厨房、卫生间的所有管井、烟道全选。
2. 确定同一位置（同一户型）的管井的长度、宽度设计值，记为A1、B1。
3. 分别测量A1、B1所对应的两套房管井的长度L1、L2和宽度W1、W2；计算L1、L2与A1的偏差值P1、P2；计算W1、W2与B1的偏差值P3、P4；分别判断P1－P4个实测偏差值是否符合合格标准；一个实测偏差值作为1个合格率计算点。
4. 按第（2）－（3）条的方法，分别测量其他户型的实测偏差值，分别作为相应实测区的实测偏差值。每一个实测偏差值作为1个合格率计算点。
   • 1. 示例：（1个户型、2个实测区，4个测量值）

• 1. 柜体嵌入位尺寸偏差（抹灰工程）
     1. 指标说明：反映嵌入收纳系统（衣柜、玄关柜、橱柜等）的预留洞口精度，提高集中加工效率。毛坯房不测此指标。
     2. 合格标准：高度与宽度：[0，10]mm；平整度：[0，4]mm；垂直度：[0，4]mm
     3. 测量工具：5米钢卷尺、靠尺、塞尺
     4. 测量方法和数据记录：

1. 累计选择5个户型，如不足5个户型，按户型套数自多向小排序进行增加；每一户型选择2套房，两套房中同一位置柜体嵌入位作为一个实测区；每户型所有柜体嵌入位全选。
2. 实测前洞口需完成抹灰收口和地面找平层施工，以确保实测值的准确性。
3. 实测最好在地面找平层完工后，同一个柜体嵌入位尺寸沿宽度、高度、垂直度、平整度各测2次。若未完工，则只检测柜体嵌入位宽度、平整度、垂直度各2次。
4. 平整度的2个测量值的最大值，作为平整度偏差的1个实测值；垂直度的2个测量值的最大值，作为垂直偏差的1个实测值；
5. 确定同一户型同一位置的柜体嵌入位的高度和宽度设计值，记为A、B。
6. 测量同一实测区柜体嵌入位的两个高度值（A1、A2）和两个宽度值（B1、B2）；计算A与（A1、A2）的实测偏差值（P1、P2），计算B与（B1、B2）的实测偏差值（Q1、Q2）；分别判断（P1、P2）、（Q1、Q2）是否符合合格标准。
7. 按第（2）－（3）条的方法，分别测量其他户型的偏差值（P1、P2）、（Q1、Q2），
8. 每一个平整度、垂直度、高度、宽度的实测偏差值作为一个合格率计算点。
   • 1. 示例：（1个户型、1个测区、8个测量值、4个计算点）

• 1. 户内门洞尺寸偏差（抹灰工程）
     1. 指标说明：反映户内门洞尺寸实测值与设计值的偏差程度，避免出现“大小头”现象。
     2. 合格标准：高度偏差[－10，10]mm；宽度偏差[－10，10]mm；墙厚偏差[-3，3]mm。
     3. 测量工具：5米钢卷尺
     4. 测量方法和数据记录：

1. 每一个户内门洞都作为1个实测区，累计20个实测区。入户门门洞必选。
2. 实测前需了解所选套房各户内门洞口尺寸。实测前户内门洞口侧面需完成抹灰收口和地面找平层施工，以确保实测值的准确性。
3. 实测最好在施工完地面找平层后，同一个户内门洞口尺寸沿宽度、高度各测2次。若地面找平层未做，则从现场一米标高线测量并计算实测户内门洞口高度2次。高度2个测量值与设计值之间偏差的最大值，作为高度偏差的1个实测值；宽度的2个测量值与设计值之间偏差的最大值，作为宽度偏差的1个实测值；墙厚则左、右、顶边各测量一次，3个测量值与设计值之间偏差的最大值，作为墙厚偏差的1个实测值。每一个实测值作为判断该实测指标合格率的1个计算点，一个测区有三个实测值，一个实测点作为一个合格率计算点。
4. 如现场已经施工完门套底板，则测量底板靠墙面与砌体墙或砼墙基层之间缝隙的疑似最大尺寸，如该值不大于门套贴脸宽度的1/2，且宽度和高度尺寸偏差符合要求，则对应的相关实测值合格；如一项不合格，则对应的相关实测值为不合格。
5. 所选2套房中户内门洞尺寸偏差的实测区不满足20个时，需增加实测套房数。
   • 1. 示例：

• 1. 门套基层（抹灰工程）
     1. 指标说明：反映门套木基层板的垂直情况。
     2. 合格标准：垂直度：[0，4]mm
     3. 测量工具：靠尺、塞尺
     4. 测量方法和数据记录：

每一樘门框都可以作为1个实测区。分别测量一樘门木基层垂直度，共有2个实测结果，取其中实测值较大的，作为该实测指标合格率的1个计算点。

• 1. 地面表面平整度（抹灰工程）
     1. 指标说明：反映找平层地面表面平整程度。
     2. 合格标准：

1. 毛坯房交付地面或龙骨地板基层表面平整度≤4mm；
2. 面层为瓷砖或石材的地面基层表面平整度≤4mm
3. 装修房地板交付面表面平整度≤3mm。
   • 1. 测量工具：2米靠尺、楔形塞尺
     2. 测量方法和数据记录：
4. 每一个功能房间地面都可以作为1个实测区，累计实测实量6个实测区。
5. 任选同一功能房间地面的2个对角区域，按与墙面夹角45度平放靠尺测量2次，加上房间中部区域测量一次，共测量3次。客、餐厅或较大房间地面的中部区域需加测1次。
6. 同一功能房间内的3或4个地面平整度实测值，作为判断该实测指标合格率的3或4个计算点。
7. 所选2套房地面表面平整度的不满足6个实测区时，需增加实测套房数。
   • 1. 示例：

• • 1. 实测前，根据同一标段内各楼栋进度随机选取处于抹灰阶段2－4套房作为抹灰工程的实测套房。户数最多的房型为必选。
    2. 采用木夹板、石膏板等轻质材料作为后改造墙体，可不作为实测区。对于其他后改造墙体，相关标准不变。
  1. 地面水平度极差（抹灰工程）
     1. 指标说明：考虑实际测量的可操作性，选取同一房间找平层地面四个角点和一个中点与同一水平线距离之间极差的最大值作为实测指标，以综合反映同一房间找平层地面水平程度。
     2. 合格标准：[0，10]mm
     3. 测量工具：激光扫平仪、具有足够刚度的5米钢卷尺（或2米靠尺、激光测距仪）
     4. 测量方法和数据记录：

1. 每一个功能房间地面都可以作为1个实测区，累计实测实量10个实测区。
2. 使用激光扫平仪，在实测板跨内打出一条水平基准线。同一实测区地面有踢脚线的两段长墙中间区域和4个角部区域，距地脚边线30cm以内各选取1点，在地面几何中心位选取1点，分别测量找平层地面与水平基准线之间的7个垂直距离。以最低点为基准点，计算另外四点与最低点之间的偏差。偏差值≤10mm时，该实测点合格；最大偏差值≤15mm时，7个偏差值（基准点偏差值以0计）的实际值作为判断该实测指标合格率的7个计算点。最大偏差值﹥15mm时，7个偏差值均按最大偏差值计，作为判断该实测指标合格率的7个计算点。
3. 所选2套房中地面水平度极差不满足10个实测区时，需增加实测套房数。
   • 1. 示例：

1. 设备安装
   1. 基本原则
      1. 实测前，根据同一标段内各楼栋进度随机选取处于抹灰或装修阶段2-4套房作为设备安装工程的实测套房。户数最多的房型为必选。
      2. 同一套房内具备条件的设备安装工程实测指标需全部检测。当实测指标合格率计算点总数少于6个时，需增加实测套房数。
   2. 墙面开槽标准（电）
      1. 指标说明：该指标为墙面线管开槽质量。主要反映防空鼓开裂节点质量。
      2. 合格标准：[0，10]mm
      3. 测量工具：激光扫平仪、5米钢卷尺
      4. 测量方法和数据记录：

1、实测区与合格率计算点：所选户型内每一面线管开槽的墙面作为1个实测区。1个实测区取1个实测值。1个实测值作为1个合格率计算点。所选2套房累计10个实测区，不满足10个时，需增加实测套房数。

2、测量方法：每一面砌体墙面暗埋给水线槽全检。采用目测检查其线槽形式是否符合合格标准；同一个实测区选取疑似尺寸最大值，用钢卷尺或游标卡尺测量检查线槽尺寸等是否符合合格标准。

3、数据记录：同一实测区，线槽形式或线槽尺寸有任何一项不符合合格标准，则该实测区的实测值不合格；反之，则该实测区的实测值合格。不合格实测值均按“1”记录，合格是实测值均按“0”记录。

• 1. 墙面开槽标准（水）
     1. 指标说明：该指标为墙面水管开槽质量。主要反映防空鼓开裂节点质量。
     2. 合格标准：[0，10]mm
     3. 测量工具：激光扫平仪、5米钢卷尺
     4. 测量方法和数据记录：

1、实测区与合格率计算点：所选户型内每一面线管开槽的墙面作为1个实测区。1个实测区取1个实测值。1个实测值作为1个合格率计算点。所选2套房累计10个实测区，不满足10个时，需增加实测套房数。

2、测量方法：每一面砌体墙面暗埋给水线槽全检。采用目测检查其线槽形式是否符合合格标准；同一个实测区选取疑似尺寸最大值，用钢卷尺或游标卡尺测量检查线槽尺寸等是否符合合格标准。

3、数据记录：同一实测区，线槽形式或线槽尺寸有任何一项不符合合格标准，则该实测区的实测值不合格；反之，则该实测区的实测值合格。不合格实测值均按“1”记录，合格是实测值均按“0”记录。

• 1. 同一室内底盒标高差（设备安装）
     1. 指标说明：该指标为同一房间内，各墙面相同标高位的电气底盒与同一水平线距离的极差。主要反映观感质量。
     2. 合格标准：[0，10]mm
     3. 测量工具：激光扫平仪、5米钢卷尺
     4. 测量方法和数据记录：

1. 本指标原则上在抹灰阶段或底盒标高调整并固定完成测量。
2. 每一个功能房间作为1个实测区，累计实测实量6个实测区。
3. 在所选套房的某一功能房间内，使用激光扫平仪在墙面打出一条水平线。以该水平线为基准，用钢卷尺测量该房间内同一标高各电气底盒上口内壁至水平基准线的距离。选取其与水平基准线之间实测值的极差，作为判断该实测指标合格率的1个计算点。
4. 所选2套房中同一室内底盒标高差的实测区不满足6个时，需增加实测套房数。
   • 1. 示例：

• 1. 淋浴器冷热水龙头中心间距
     1. 指标说明：该指标主要反映水电安装精度，确保观感及使用功能良好。
     2. 合格标准：[150，155]mm
     3. 测量工具：卷尺
     4. 测量方法和数据记录：

1. 每一个卫生间房间作为1个实测区，累计实测实量5个实测区。所选2套房中淋浴器冷热水龙头的实测区不满足5个时，需增加实测套房数。
2. 采用卷尺对冷热水龙头间距进行测量，满足要求，则该测量点合格。反之则该测量点不合格。每个实测值都作为判断该实测指标合格率的1个计算点。
   1. 座便器中心离旁边地漏中心的距离
      1. 指标说明：该指标主要反映水电安装精度，确保观感及使用功能良好。
      2. 合格标准：≥300mm
      3. 测量工具：卷尺
      4. 测量方法和数据记录：
3. 每一个卫生间房间作为1个实测区，累计实测实量6个实测区。所选2套房中坐便器中心离地漏中心的距离的实测区不满足6个时，需增加实测套房数。
4. 采用卷尺对座便器中心离旁边地漏中心的距离进行测量，满足要求合格要求，则该测量点合格。反之则该测量点不合格。每个实测值都作为判断该实测指标合格率的1个计算点。
   1. 柜体内下水管道凸出柜体长度
      1. 指标说明：该指标主要反映柜体内下水管道凸出柜体长度，确保后期排水软管具有足够的贯入度。
      2. 合格标准：[50，80]mm
      3. 测量工具：卷尺
      4. 测量方法和数据记录：
5. 每一台盆作为一个测区，累计实测实量6个测区
6. 该项指标宜在台盆安装完成后进行实测，测量管道凸出柜体长度，判断该项指标实测合格率。
7. 不合格记“1”，合格记“0”
   1. 空调挂机冷凝水管洞口中心距地距离
      1. 指标说明：该指标主要反映水电安装精度，确保使用功能及标准统一。
      2. 合格标准： [≥2000]mm
      3. 测量工具：检查尺
      4. 测量方法和数据记录：
8. 每一个房间作为1个实测区，累计实测实量6个实测区。所选2套房中管洞离地面实测区不满足6个时，需增加实测套房数。
9. 采用卷尺对管洞离地面进行测量，满足要求合格要求，则该测量点合格，记录为“0”。反之则该测量点不合格，记为“1”。每个实测值都作为判断该实测指标合格率的1个计算点。
   1. 空调插座底边距地
      1. 指标说明：该指标主要反映水电安装精度，确保使用功能及标准统一。
      2. 合格标准： [≥1800]mm
      3. 测量工具：检查尺
      4. 测量方法和数据记录：
10. 每一个房间作为1个实测区，累计实测实量6个实测区。所选2套房中给排水立管垂直的的实测区不满足6个时，需增加实测套房数。
11. 采用卷尺对空调插座底边离地进行测量，满足要求合格要求，则该测量点合格，记录为“0”。反之则该测量点不合格，记为“1”。每个实测值都作为判断该实测指标合格率的1个计算点。
    1. 座便预留排水管孔距偏差

2.10.1指标说明：本指标实测值为墙面装修完成面与座便器预留管外壁的距离。通过控制此指标，避免因距离过小，造成座便器安装困难；或因距离过大，造成座便器水箱等与装修完成面的缝隙过大，影响观感。

2.10.2合格标准：[0，15]mm

2.10.3测量工具：5米钢卷尺

2.10.4测量方法和数据记录：

1. 每一个座便预留排水管孔作为一个实测区，累计实测实量6个实测区。所选2套房实测区不满足6个时，需增加实测套房数。
2. 本指标在墙面打灰饼或抹灰完成或装饰面完成阶段，且管孔填嵌固定后测量。
3. 实测前，通过图纸确定座便器预留排水管孔距，并将其管孔中心距换算为管外壁距距墙体装修完成面距离。如墙体装修面还未完成，现场测量值要减去2cm（墙面瓷砖铺贴预留厚度），以此作为偏差计算的数值进行合格性判断。
4. 每1个座便器预留排水管孔距的实测值与设计值之间的偏差值，作为判断该实测指标合格率的1个计算点。
   1. 并列面板高度偏差（设备安装）
      1. 指标说明：该指标反映同一类型并列电气面板上边平直程度。主要反映观感质量。
      2. 合格标准：[0，0.5]mm
      3. 测量工具：钢尺或其他辅助工具（平直且刚度大）、塞尺
      4. 测量方法和数据记录：
5. 每一个功能房间作为1个实测区，累计实测实量6个实测区。所选2套房中并列面板高度偏差的实测区不满足6个时，需增加实测套房数。
6. 同一实测区内选全数同一类型并列的面板，以钢尺或其他辅助工具紧靠并列面板上边。以0.5mm钢塞片插入钢尺与各面板之间的缝隙，如钢塞片能进入任一面板与钢尺之间的缝隙，则该测量点不合格。反之则该测量点合格。每个实测值都作为判断该实测指标合格率的1个计算点。
7. 为数据统计方便和提高实测效率，不合格点均按0.7mm记录，合格点均按0.3mm记录。
8. 涂饰工程
   1. 基本原则
      1. 实测前，根据同一标段内各楼栋进度随机选取处于装修涂饰阶段（腻子面或涂料面）2-4套房作为实测套房。户数最多的房型为必选。
      2. 采用木夹板、石膏板等轻质材料作为后改造墙体，可不作为实测区。对于其他后改造墙体，相关标准不变
   2. 墙面表面平整度（涂饰工程）
      1. 指标说明：反映层高范围内涂饰墙体表面平整程度。
      2. 合格标准：腻子已打磨或已上面漆为[0，3]mm；腻子未打磨为[0，4]mm
      3. 测量工具：2米靠尺、楔形塞尺
      4. 测量方法和数据记录：
9. 实测区与合格率计算点：每一面墙为1个实测区，累计15个实测区。所选2套房实测区不足15个时，需增加实测套房数。每一实测值作为一个合格计算点。
10. 测量方法：同一实测区内

• 当墙面长度小于4米，在同一墙面顶部和根部4个角中，选取左上、右下2个角按45度角斜放靠尺分别测量1次，在距离地面20cm左右的位置水平测1次；
  • 当墙面长度大于4米，在同一墙面4个角任选两个方向各测量1次，在墙长度方向任意位置增加2次水平测量，在距离地面20cm左右的位置水平测2次；
• 所选实测区墙面优先考虑有门窗、过道洞口的，在各洞口45度斜测一次，洞口两边竖向各测一次；
• 以上各实测值作为合格率1个计算点。

1. 数据记录：同一实测区，一个实测值作为一个合格率计算点。
   • 1. 示例：

• 1. 墙面垂直度（涂饰工程）
     1. 指标说明：反映层高范围涂饰墙体垂直的程度。
     2. 合格标准：腻子已打磨或已上面漆为[0，3]mm；腻子未打磨为[0，4]mm
     3. 测量工具：2米靠尺
     4. 测量方法和数据记录：

1. 实测区与合格率计算点：每一面墙作为1个实测区，累计15个实测区；所选2套房实测区不满足15个时，需增加实测套房数；每一测尺的实测值作为一个合格计算点。
2. 测量方法：同一实测区内
   • 当墙长度小于3米时，同一面墙距两端头竖向阴阳角约30cm位置，分别按以下原则实测2次：一是靠尺顶端接触到上部砼顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度；
   • 当墙长度大于3米时，同一面墙距两端头竖向阴阳角约30cm和墙体中间位置，分别按以下原则实测3次：一是靠尺顶端接触到上部砼顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度，三是在墙长度中间位置靠尺基本在高度方向居中时测1次垂直度；
   • 具备实测条件的门洞口墙体垂直度为必测项。
3. 数据记录：同一实测区，一个实测值作为一个合格率计算点。
   • 1. 示例：

• 1. 阴阳角方正（涂饰工程）
     1. 指标说明：反映层高范围内涂饰墙体阴阳角方正程度。
     2. 合格标准：腻子已打磨或已上面漆为[0，3]mm；腻子未打磨为[0，4]mm
     3. 测量工具：阴阳角尺
     4. 测量方法和数据记录：

1. 每面墙任意一个阴角或阳角均可以作为1个实测区，累计实测实量15个实测区。
2. 在同一个墙面阴角或阳角部位，从地面向上300mm和1500mm位置分别测量1次。2次实测值作为判断该实测指标合格率的2个计算点。
3. 所选2套房中阴阳角的实测区不满足15个时，需增加实测套房数。
   • 1. 示例：

• 1. 方正性（涂饰工程）
     1. 指标说明：考虑实际测量的可操作性，选用同一房间内同一垂直面的墙面与墙面方正
     2. 合格标准：[0，10]mm
     3. 测量工具：5 米钢卷尺、吊线或激光扫平仪
     4. 测量方法和数据记录：

1. 实测区：每面墙均可以作为1个实测区，累计实测实量10个实测区。
2. 测量方法及合格率计算：在同一测区内，实测前需用5米卷尺或激光扫平仪对弹出的两条方正度控制线，以短边墙为基准进行校核，无误后采用激光扫平仪打出十字线或吊线方式，沿长边墙方向分别测量3个位置（两端和中间）与控制线之间的距离（如果现场找不到控制线，可以一面带窗墙面为基准，用仪器引出两条辅助方正控制线）。选取3个实测值之间的极差，作为判断该实测指标合格率的1个计算点。如该套房无方正基准线或偏差超过5mm/2m，则该套房内所有测区的实测值均按不合格计，并统一记录为“50mm”。

• 1. 阴阳角直线度（涂饰工程）
     1. 指标说明：反映层高范围内涂饰墙体阴阳角直线度。
     2. 合格标准：[0，3]mm
     3. 测量工具：扫平仪、钢板尺、卷尺
     4. 测量方法和数据记录：

1. 实测区：每面墙任意一个阴角或阳角均可以作为1个实测区，累计实测实量10个实测区，阳角、阴角各测区5个测区。
2. 在同一个墙面阴角或阳角部位，上、中、下位置分别测量1次。3次实测值偏差值作为判断该实测指标合格率的1个计算点。
3. 所选2套房中阴阳角的实测区不满足10个时，需增加实测套房数。
   1. 窗洞两侧阳角直线度（涂饰工程）
      1. 指标说明：反映层高范围内涂饰窗洞两侧阳角直线度。
      2. 合格标准：[0，3]mm
      3. 测量工具：扫平仪、钢板尺、卷尺
      4. 测量方法和数据记录：
4. 实测区：每面窗任意一个阳角均可以作为1个实测区，累计实测实量6个实测区。
5. 在同一个窗阳角部位，任选上、中、下位置分别测量3次。3次实测值偏差值作为判断该实测指标合格率的1个计算点。
6. 所选2套房中阳角的实测区不满足6个时，需增加实测套房数。
   1. 开间/进深（涂饰工程）
      1. 指标说明：选用同一房间内开间、进深实际尺寸与设计尺寸之间的偏差。
      2. 合格标准：[-10，10]mm
      3. 测量工具：测距仪
      4. 测量方法和数据记录：
7. 实测区：每一个功能房间的开间和进深分别各作为1个实测区，累计实测实量10个功能房间的10个实测区。
8. 同一实测区内按开间（进深）方向测量墙体两端的距离，各得到两个实测值，比较两个实测值与图纸设计尺寸，找出偏差的最大值。
9. 所选2套房中房间的实测区不满足10个时，需增加实测套房数。

• 1. 石膏板顶棚水平度（涂饰工程）
     1. 指标说明：考虑实际测量的可操作性，选取同一房间石膏板顶棚（吊顶）四个角点和一个中点距离同一水平基准线之间极差的最大值作为实测指标，以综合反映同一房间石膏板顶棚（吊顶）的平整程度。
     2. 合格标准：[0，10]mm
     3. 测量工具：激光扫平仪、具有足够刚度的5米钢卷尺（或2米靠尺、激光测距仪）
     4. 测量方法和数据记录：

1. 实测区：每一个功能房间作为1个实测区，累计实测实量10个实测区。所选2套房中实测区不满足10个时，需增加实测套房数。
2. 测量方法及合格率计算：使用激光扫平仪，在实测房间内打出一条水平基准线。同一石膏板顶棚（吊顶）内距天花线30cm位置处选取4个角点，以及板跨几何中心位（若板单侧跨度较大可在中心部位增加1个测点），分别测量出与水平基准线之间的5个垂直距离。以最低点为基准点，计算另外四点与最低点之间的偏差，最大偏差值≤15mm时，5个偏差值（基准点偏差值以0计）的实际值作为判断该实测指标合格率的5个计算点。最大偏差值﹥15mm时，5个偏差值均按最大偏差值计，作为判断该实测指标合格率的5个计算点。
3. 所选2套房中房间的实测区不满足10个时，需增加实测套房数。
   1. 净高（涂饰工程）
      1. 指标说明：综合反映同一房间室内净高实测值与设计值的偏差程度。
      2. 合格标准：[0，15]mm
      3. 测量工具：测距仪
      4. 测量方法和数据记录：
4. 实测区：每一个功能房间分别各作为1个实测区，累计实测实量10个功能房间的10个实测区。
5. 测量方法及合格率计算：实测前，所选套房必须完成地面找平层施工。同时还需了解所选套房的各房间结构楼板的设计厚度和建筑构造做法厚度等；各房间地面的4个角部区域，距地脚边线30cm附近各选取1点（避开吊顶位），在地面中心位选取1点，测量出找平层地面与天花顶板间的5个垂直距离，即5个室内净高实测值。用设计层高值减去结构楼板和地面找平层施工设计厚度值，作为该房间理论室内净高值，计算实测值与设计值得偏差，作为一个实测计算点。
6. 所选2套房中房间的实测区不满足10个时，需增加实测套房数。
   1. 原始顶棚水平度极差（涂饰工程）
      1. 指标说明：考虑实际测量的可操作性，选取同一房间顶棚（吊顶）四个角点和一个中点距离同一水平基准线之间极差的最大值作为实测指标，以综合反映同一房间顶棚（吊顶）的平整程度。
      2. 合格标准：[0，10]mm
      3. 测量工具：激光扫平仪、具有足够刚度的5米钢卷尺（或2米靠尺、激光测距仪）
      4. 测量方法和数据记录：
7. 实测区：每一个功能房间作为1个实测区，累计实测实量10个实测区。所选2套房中实测区不满足10个时，需增加实测套房数。
8. 测量方法及合格率计算：使用激光扫平仪，在实测房间内打出一条水平基准线。同一顶棚（吊顶）内距天花线30cm位置处选取4个角点，以及板跨几何中心位（若板单侧跨度较大可在中心部位增加1个测点），分别测量出与水平基准线之间的5个垂直距离。以最低点为基准点，计算另外四点与最低点之间的偏差，最大偏差值≤15mm时，5个偏差值（基准点偏差值以0计）的实际值作为判断该实测指标合格率的5个计算点。最大偏差值﹥15mm时，5个偏差值均按最大偏差值计，作为判断该实测指标合格率的5个计算点。
   • 1. 示例：

1. 墙面饰面砖工程

18.1. 基本原则

• • 1. 实测前，根据同一标段内各楼栋进度随机选取处于装修中期或后期阶段2-4套房作为实测套房。户数最多的房型为必选。
    2. 所选2套房的检测指标为：表面平整度、垂直度、阴阳角方正。累计实测实量6个实测区。
    3. 所选2套房需根据可操作性调整检测数的指标为：接缝高低差。
  1. 表面平整度（墙面饰面砖工程）
     1. 指标说明：反映层高范围内饰面砖墙体表面平整程度。
     2. 合格标准：瓷砖墙面[0，3]mm；光面石材墙面[0，2]mm；木质墙面[0，1]mm
     3. 测量工具：2米靠尺、楔形塞尺
     4. 测量方法和数据记录：

1. 每一套房内厨房、卫生间、阳台或露台的同一面墙都可以作为1个实测区，累计实测实量6个实测区。如该套房内还有石材或木质墙面，则各增加3个实测区。
2. 各墙面顶部或根部4个角中，取左上及右下2个角按45度角斜放靠尺分别测量1次。2次测量值作为判断该实测指标合格率的2个计算点。
3. 所选2套房中表面平整度的实测区不满足6个时，需增加实测套房数。
   • 1. 示例：

• 1. 垂直度（墙面饰面砖工程）
     1. 指标说明：反映层高范围饰面砖墙体垂直的程度。
     2. 合格标准：瓷砖墙面[0，2]mm；石材墙面[0，2]mm；木材墙面[0，1.5]mm
     3. 测量工具：2米靠尺
     4. 测量方法和数据记录：

1. 每一套房内厨房、卫生间的同一面墙都作为1个实测区，累计6个实测区。如该套房内还有石材或木质墙面，则各增加3个实测区。
2. 实测值主要反映饰面砖墙体垂直度，应避开墙顶梁、柱子突出部位。
3. 每一个实测区测量2个点，其实测值作为判断该实测指标合格率的2个计算点。
4. 所选2套房中垂直度的实测区不满足6个时，需增加实测套房数。
   • 1. 示例：

• 1. 阴阳角方正（墙面饰面砖工程）
     1. 指标说明：反映层高范围内饰面砖墙体阴阳角方正程度。
     2. 合格标准：瓷砖墙面[0，3]mm；石材墙面[0，2]mm；木材墙面[0，1.5]mm
     3. 测量工具：阴阳角尺
     4. 测量方法和数据记录：

1. 房内厨房、卫生间、阳台/露台的每一个阴角或阳角都可以作为1个实测区，累计实测实量6个实测区。如该套房内还有石材或木质墙面，则各增加3个实测区。
2. 一个阴角或阳角实测区，按300mm、1500mm分别测量1次。2次测量值作为判断该实测指标合格率的2个计算点。
3. 所选2套房不能满足阴阳角方正的6个实测区时，需增加实测套房数。
   • 1. 示例：

• 1. 饰面砖拼缝宽度（墙面饰面砖工程）
     1. 指标说明：反映墙面砖勾缝宽度是否一致，是否存在大小头现象。
     2. 合格标准：不小于设计值、不大于设计值0.5mm
     3. 测量工具：钢尺或其他辅助工具（平直且刚度大）
     4. 测量方法和数据记录：

1. 房内厨房、卫生间、阳台/露台的墙面饰面砖都可以作为1个实测区，累计实测实量6个实测区。
2. 在每一饰面砖墙面，目测选取两个疑似缝隙偏差最大的瓷砖拼缝位置，使用楔形塞尺进行测量，2次实测的实测值，分别作为判断该实测指标合格率的2个计算点。
3. 所选2套房不能满足接缝高低差的6个实测区时，需增加实测套房数。
   1. 接缝高低差（墙面饰面砖工程）
      1. 指标说明：该指标反映墙面两块饰面砖接缝处相对高低偏差的程度。主要反映观感质量。
      2. 合格标准：瓷砖墙面、石材墙面、木材墙面[0，0.5]mm
      3. 测量工具：钢尺或其他辅助工具（平直且刚度大）、钢塞片
      4. 测量方法和数据记录：
4. 该指标宜在装修收尾阶段测量。每一套房内厨房、卫生间、阳台或露台的墙面都可以作为1个实测区，累计实测实量6个实测区。如该套房内还有石材或木质墙面，则各增加3个实测区。
5. 在每一饰面砖墙面，目测选取2条疑似高低差最大的饰面砖接缝。用钢尺或其他辅助工具紧靠相邻两饰面砖跨过接缝，用0.5mm钢塞片插入钢尺与饰面砖之间的缝隙。如能插入，则该测量点不合格；反之则该测量点合格。2条接缝高低差的实测值，分别作为判断该实测指标合格率的2个计算点。
6. 为数据统计方便和提高实测效率，不合格点均按0.7mm记录，合格点均按0.3mm记录。
7. 所选2套房不能满足接缝高低差的6个实测区时，需增加实测套房数。
   • 1. 示例：

1. 地面饰面砖工程
   1. 基本原则
      1. 实测前，同一标段内根据各楼栋进度，从图纸随机选取处于装修中期或后期阶段2-4套房作为实测套房。户数最多的房型为必选。
      2. 所选2套房的检测指标为：表面平整度、垂直度、阴阳角方正。累计实测实量6个实测区。
   2. 表面平整度（地面饰面砖工程）
      1. 指标说明：反映饰面砖地面平整程度。
      2. 合格标准：瓷砖地面[0，2]mm；石材地面[0，1]mm
      3. 测量工具：2米靠尺、楔形塞尺
      4. 测量方法和数据记录：
2. 地漏的汇水区域不测饰面砖地面表面平整度。
3. 每一功能房间饰面砖地面都可以作为1个实测区，累计实测实量6个实测区。
4. 每一功能房间地面（不包括厨卫间）的4个角部区域，任选两个角与墙面夹角45度平放靠尺共测量2次。客餐厅或较大房间地面的中部区域需加测1次。这2或3次实测值作为判断该实测指标合格率的2或3个计算点。
5. 每一个厨/卫间地面共测量2次，其实测值分别作为判断该实测指标合格率的2个计算点。
6. 所选2套房不能满足地面饰面砖表面平整度的6个实测区时，需增加实测套房数。
   • 1. 示例：

• 1. 厨、卫生间阳台完成面高差（地面饰面砖工程）
     1. 指标说明：干湿区分离。
     2. 合格标准：厨卫间室内外高差不低于1.5cm，阳台室内高低差不低于3cm
     3. 测量工具：钢尺、卷尺、扫平仪
     4. 测量方法和数据记录：

1. 房内厨房、卫生间、阳台/露台都可以作为1个实测区，累计实测实量6个实测区。
2. 要求卫生间与相邻自然间完成面最高点高差不低于1.5cm，阳台完成面最高点与相邻自然间高差不低于3cm。
3. 所选2套房不能满足厨、卫间阳台完成面高差的6个实测区时，需增加实测套房数。
   1. 饰面砖拼缝宽度（地面饰面砖工程）
      1. 指标说明：反映地面砖勾缝宽度是否一致，是否存在大小头现象。
      2. 合格标准：不小于设计值、不大于设计值0.5mm
      3. 测量工具：钢尺或其他辅助工具（平直且刚度大）、钢塞片
      4. 测量方法和数据记录：
4. 房内厨房、卫生间、阳台/露台的地面饰面砖都可以作为1个实测区，累计实测实量6个实测区。
5. 在每一饰面砖地面，目测选取两个疑似缝隙偏差最大的瓷砖拼缝位置，使用楔形塞尺进行测量，2次实测的实测值，分别作为判断该实测指标合格率的2个计算点。
6. 所选2套房不能满足拼缝宽度的6个实测区时，需增加实测套房数。
7. 图示：

• 1. 接缝高低差（地面饰面砖工程）
     1. 指标说明：该指标反映地面两块饰面砖接缝处相对高低偏差的程度。主要反映观感质量。
     2. 合格标准：[0，0.5]mm
     3. 测量工具：钢尺或其他辅助工具（平直且刚度大）、钢塞片
     4. 测量方法和数据记录：

1. 该指标宜在装修收尾阶段测量。
2. 每一功能房间饰面砖地面都可以作为1个实测区，累计实测实量6个实测区。
3. 在每一饰面砖地面，目测选取2条疑似高低差最大的饰面砖接缝。用钢尺或其他辅助工具紧靠相邻两饰面砖跨过接缝，用0.5mm钢塞片插入钢尺与饰面砖之间的缝隙。如能插入，则该测量点不合格；反之则该测量点合格。2条接缝高低差的测量值，分别作为判断该实测指标合格率的2个计算点。
4. 为统计方便和提高效率，不合格点均按0.7mm记录，合格点均按0.3mm记录。
5. 所选2套房不能满足地面饰面砖表面接缝高低差6个实测区时，需增加实测套房数。
   • 1. 示例：

1. 室内门安装工程
   1. 基本原则
      1. 实测前，同一标段内根据各楼栋进度，从图纸随机选取处于装修中期或后期阶段2-4套房作为实测套房。户数最多的房型为必选。
      2. 所选2套房的五个实测指标为：门框正/侧面垂直度、室内门门扇与地面留缝高度、厨卫门扇与地面留缝高度。
   2. 门套宽度与预留门洞宽度
      1. 指标说明：反映土建洞口预留精度，避免精装修时门贴脸安装不牢固；
      2. 合格标准：（预留洞宽度大于门套线条宽度的三分之一）1或0
      3. 测量工具：3M钢卷尺
      4. 测量方法和数据记录：
2. 每一户内洞口作为一个实测区，门套木基层安装施工完成后，测量木工板距墙间隙作为一个计算点；
3. 要求门洞两侧都需安装木工板固定；
4. 为提高现场实测效率，实测合格点按“1”和“0”记录，不合格点均按“1”记录，合格点均按“0”记录。
   1. 门贴脸与墙面缝隙
      1. 指标说明：指墙面与门贴脸之间的间隙大小，主要检查门贴脸安装的观感质量。
      2. 合格标准：[0，1]mm
      3. 测量工具：塞尺、钢塞片
      4. 测量方法和数据记录：
5. 该指标在装修收尾阶段测量。每一个门贴脸作为一个实测区。
6. 在同一实测区内目测选取2个疑似最大缝隙的部位，以1mm厚度的钢塞片逐次插入2个缝隙，取偏差最大值作为1个计算点。
7. 不合格点均按1.1MM记录，合格点均按0.9MM记录。
   1. 门扇与侧边框留缝宽度
      1. 指标说明：指室内门门扇与边框之间留缝宽度大小，反映加工精度和观感质量。
      2. 合格标准：[1.5，3]mm
      3. 测量工具：楔形塞尺
      4. 测量方法和数据记录：
8. 户内每一扇门都可以作为1个实测区，累计实测实量6个实测区。
9. 关上门后，目测该门扇与门框完成面之间的1个疑似最大留缝处，用楔形塞尺插入后读出的1个实测值作为判断该实测指标合格率的1个计算点。
10. 所选2套房中门扇与侧边框留缝宽度的实测区不能满足6个时，需增加实测套房数。

• 1. 门扇与地面留缝宽度（室内门）
     1. 指标说明：指室内门门扇与地面完成面之间留缝宽度大小，反映加工精度和观感质量。
     2. 合格标准：[5，8]mm
     3. 测量工具：楔形塞尺
     4. 测量方法和数据记录：

1. 户内每一扇门（不含厨卫）都可以作为1个实测区，累计实测实量6个实测区。
2. 关上门后，目测该门扇与地面完成面之间的1个疑似最大留缝处，用楔形塞尺插入后读出的1个实测值作为判断该实测指标合格率的1个计算点。
3. 所选2套房中门扇与地面留缝宽度的实测区不能满足6个时，需增加实测套房数。
   1. 门扇与地面留缝宽度（厨卫门）
      1. 指标说明：指室内门门扇与地面完成面之间留缝宽度大小，反映加工精度和观感质量。
      2. 合格标准：[8，12]mm
      3. 测量工具：楔形塞尺
      4. 测量方法和数据记录：
4. 户内每一扇门（不含厨卫）都可以作为1个实测区，累计实测实量6个实测区。
5. 关上门后，目测该门扇与地面完成面之间的1个疑似最大留缝处，用楔形塞尺插入后读出的1个实测值作为判断该实测指标合格率的1个计算点。
6. 所选2套房中门扇与地面留缝宽度的实测区不能满足6个时，需增加实测套房数。

• 1. 门框正、侧面垂直度（室内门）
     1. 指标说明：反映室内门门框正、侧面垂直程度。
     2. 合格标准：[0，4]mm
     3. 测量工具：2m靠尺
     4. 测量方法和数据记录：

1. 每一樘门框都可以作为1个实测区，累计实测实量10个实测区。
2. 分别测量一樘门门框的正面和侧面垂直度，共有2个实测值。选取其中数值较大的，作为判断该实测指标合格率的1个计算点。
3. 所选2套房中门框正、侧面垂直度（室内门）的实测区不能满足10个时，需增加实测套房数。
   • 1. 示例：

1. 木地板安装工程
   1. 基本原则
      1. 实测前，同一标段内根据各楼栋进度，从图纸随机选取处于抹灰阶段2-4套房作为实测套房。户数最多的房型为必选。
      2. 考虑工艺特点，强化复合地板不检测“地板接缝宽度”、“地板接缝高低差”指标，实木及实木复合地板个实测指标全部检测。
   2. 表面平整度（强化复合、实木复合、实木地板）
      1. 指标说明：反映室内地板平整程度。
      2. 合格标准：[0，2]mm
      3. 测量工具：2米靠尺、楔形塞尺
      4. 测量方法和数据记录：
2. 每一功能房间木地板地面都可以作为1个实测区，累计实测实量6个实测区。
3. 任选同一功能房间地面的2个对角区域，按与墙面夹角45度平放靠尺测量2次，加上房间中部区域测量一次，共测量3次。客\餐厅或较大房间地面的中部区域需加测1次。
4. 3或4次实测值分别作为判断该实测指标合格率的3或4个计算点。
5. 所选2套房中表面平整度的实测区不能满足6个时，需增加实测套房数。
   • 1. 示例：

• 1. 地板水平度极差（强化复合、实木复合、实木地板、石材地面、瓷砖地面）
     1. 指标说明：考虑实际测量的可操作性，选用同一房间地板四个角点和一个中点距离同一水平线的极差，作为实测指标，以综合反映同一房间地板水平程度。
     2. 合格标准：≤10mm
     3. 测量工具：激光扫平仪、钢卷尺（或靠尺、激光测距仪）
     4. 测量方法和数据记录：

1. 每一功能房间木地板、石材地面、瓷砖地面（无找坡要求）都可以作为1个实测区，累计实测实量10个实测区。
2. 使用激光扫平仪，在实测板跨内打出一条水平基准线。同一实测区地面有踢脚线的两段长墙中间区域和4个角部区域，距地脚边线30cm以内各选取1点，在地面几何中心位选取1点，分别测量找平层地面与水平基准线之间的5个垂直距离。以最低点为基准点，计算另外四点与最低点之间的偏差。偏差值≤10mm时，该实测点合格；最大偏差值≤15mm时，5个偏差值（基准点偏差值以0计）的实际值作为判断该实测指标合格率的75计算点。最大偏差值﹥15mm时，5个偏差值均按最大偏差值计，作为判断该实测指标合格率的5个计算点。
3. 所选2套房中地板水平度极差的实测区不能满足10个时，需增加实测套房数。
   • 1. 示例：

• 1. 踢脚线直线度
     1. 指标说明：反应踢脚线安装水平度的指标
     2. 合格标准：[0，2]mm
     3. 测量工具：激光扫平仪、卷尺
     4. 测量方法和数据记录：

1. 实测前需用激光扫平仪对阴阳角部位弹出1条水平基准线，延踢脚线方向分别测量3个位置（两端和中间）与线之间的距离。
2. 选取3个实测值之间的极差，作为判断该实测指标合格率的1个计算点。
   1. 踢脚线与面层间的缝隙
      1. 指标说明：指墙面与踢脚线之间的间隙大小，主要检查踢脚线安装的观感质量。
      2. 合格标准：[0，1]mm
      3. 测量工具：塞尺、钢塞片
      4. 测量方法和数据记录：
3. 该指标在装修收尾阶段测量。每一个连续的踢脚线直线段，作为一个实测区。如属节点构造原因，测量方法失效，可不实测此指标。
4. 在同一实测区内目测选取2个疑似最大缝隙的部位，以1mm厚度的钢塞片逐次插入2个缝隙，取偏差最大值作为1个计算点。
5. 不合格点均按1.1MM记录，合格点均按0.9MM记录。
6. 橱柜安装

22.1．基本原则

1. 8.1.1. 实测前，同一标段内根据各楼栋进度，从图纸随机选取处于装修中期或后期阶段2-4套房作为实测套房。户数最多的房型为必选。
2. 8.1.2.部品门板安装完成即可进行该项指标实测，实测部品包括橱柜、卫生间部品、卧室部品等。

22.2柜体水平度

22.2.1指标说明：反映橱柜台面同一平面水平程度

22.2.2合格标准：[0，3]mm

22.2.3测量工具：激光扫平仪、钢卷尺（或卡尺）

22.2.4测量方法和数据记录：

（1）每一厨、卫间柜体台面都可以作为1个实测区，累计实测实量6个实测区。

（2）使用激光水平仪打出水平线，每个台面分别测3个实测值，3个值之间极差作为该台面1个合格率计算值。

（3）为数据统计方便和提高实测效率，不合格点均按1记录，合格点均按0记录。

（4）所选2套房中台面水平度实测区不能满足6个时，需增加实测套房数。

22.3.柜体方正度

22.3.1指标说明：反映橱柜安装方正度

22.3.2合格标准：[0，3]mm

22.3.3测量工具：激光测距仪

22.3.4测量方法和数据记录：

（1）每个柜体为1个实测区，累计6个实测区。使用激光测距仪测量2条对角线，得到2个实测值，2个实测值间极差作为该柜体1个合格率计算值。

22.4.柜体翘曲度误差

22.4.1指标说明：反映橱柜台面平整程度。

22.4.2合格标准：对角长度≥1400，[0，3]mm；700≤对角长度＜1400，[0，2]mm；700＞对角长度，[0，1]mm

22.4.3测量工具：卷尺

22.4.4测量方法和数据记录：

（1）每个柜体为1个实测区，累计6个实测区。使用卷尺测量门板2条对角线，得到2个实测值，2个实测值之间极差作为该门板实测合格率计算值。

22.5.台面平整度

22.5.1.指标说明：反映橱柜台面平整程度。

22.5.2合格标准：[0，3]mm

22.5.3测量工具：2m靠尺

22.5.4测量方法和数据记录：

1. 每一厨、卫间柜体台面都可以作为1个实测区，累计实测实量6个实测区。
2. 使用2M靠尺进行实测，每个台面测2个实测值，以最大值作为该台面合格率计算值。
3. 为数据统计方便和提高实测效率，不合格点均按1记录，合格点均按0记录。
4. 所选2套房中部品台面水平度实测区不能满足6个时，需增加实测套房数。

22.6.柜体分缝误差

22.6.1指标说明：反应橱柜门分缝大小。

22.6.2合格标准：上、左、右分缝，1.5±0.5mm；下、中分缝,3.0±1.0mm

22.6.3测量工具：塞尺

22.6.4测量方法及数据记录：

1. 上、左、右分缝，1.5±0.5，每个分缝为1个实测区，累计实测6个实测区。使用梯形塞尺进行实测，每条分缝测量1个实测值，作为1个计算点。
2. 下、中分缝,3.0±1.0，每个分缝为1个实测区，累计实测6个实测区。使用梯形塞尺进行实测，每条分缝测量1个实测值，作为1个计算点。

22.7.柜体下垂度、摆动度误差

22.7.1指标说明：反应橱柜抽屉开启下垂及摆动偏差。

22.7.2合格标准：下垂,≤15mm；摆动,≤15mm

22.7.3测量工具：激光扫平仪、钢卷尺（或卡尺）

22.7.4测量方法及数据记录：

1. 每个柜体为1个实测区，累计实测6个实测区。使用激光水平仪打出水平线，每个柜体分别测2个实测值，2个值之间极差作为该柜体1个合格率计算值。
2. 每个柜体为1个实测区，累计实测6个实测区。使用激光水平仪打出水平线，每个柜体分别测2个实测值，2个值之间极差作为该柜体2个合格率计算值。

1. 石材幕墙

23.1横梁水平度

23.1.1指标说明：反映横梁同一平面水平程度

23.1.2合格标准：[0，3]mm

23.1.3测量工具：激光扫平仪、钢卷尺（或卡尺）

23.1.4测量方法和数据记录：

（1）横梁都可以作为1个实测区，累计实测实量5个实测区。

（2）使用激光水平仪打出水平线，每个横梁分别测2个实测值，2值之间极差作为该横梁1个合格率计算值。

（3）为数据统计方便和提高实测效率，不合格点均按1记录，合格点均按0记录。

（4）所选2层中横梁实测区不能满足5个时，需增加实测层数。

23.2.幕墙里面垂直度

• • 1. 指标说明：反映幕墙墙体垂直的程度。
    2. 合格标准：[0，3]mm；
    3. 测量工具：2米靠尺
    4. 测量方法和数据记录：

1. 每一层同一面墙都作为1个实测区，累计10个实测区。
2. 实测值主要反映饰面砖墙体垂直度，应避开墙顶梁、柱子突出部位。
3. 每一个实测区测量2个点，其实测值作为判断该实测指标合格率的2个计算点。
4. 所选2层中垂直度的实测区不满足10个时，需增加实测层数。

23.3.接缝直线度

• • 1. 指标说明：反映接缝直线度。
    2. 合格标准：[0，3]mm
    3. 测量工具：扫平仪、钢板尺、卷尺
    4. 测量方法和数据记录：

1. 实测区：每面墙任意一个接缝均可以作为1个实测区，累计实测实量5个实测区。
2. 在同一个墙面接缝部位，上、中、下位置分别测量1次。3次实测值偏差值作为判断该实测指标合格率的1个计算点。
3. 所选2层中接缝的实测区不满足5个时，需增加实测层数。

23.4.接缝高低差

• • 1. 指标说明：该指标反映地面两块石材接缝处相对高低偏差的程度。主要反映观感质量。
    2. 合格标准：[0，1]mm
    3. 测量工具：钢尺或其他辅助工具（平直且刚度大）、钢塞片
    4. 测量方法和数据记录：

该指标宜在装修收尾阶段测量。

1. 每一面幕墙可以作为1个实测区，累计实测实量5个实测区。
2. 在每一幕墙石材，目测选取2条疑似高低差最大的饰面砖接缝。用钢尺或其他辅助工具紧靠相邻两饰面砖跨过接缝，用1mm钢塞片插入钢尺与饰面砖之间的缝隙。如能插入，则该测量点不合格；反之则该测量点合格。2条接缝高低差的测量值，分别作为判断该实测指标合格率的2个计算点。
3. 为统计方便和提高效率，不合格点均按1记录，合格点均按0记录。
4. 所选2层不能满足5个实测区时，需增加实测层数。

23.5.竖向杆件直线度

• • 1. 指标说明：反映竖向杆件直线度。
    2. 合格标准：[0，3]mm
    3. 测量工具：扫平仪、钢板尺、卷尺
    4. 测量方法和数据记录：

1. 实测区：每面墙任意一个竖向杆件均可以作为1个实测区，累计实测实量5个实测区。
2. 在同一个墙面竖向杆件部位，上、中、下位置分别测量1次。3次实测值偏差值作为判断该实测指标合格率的1个计算点。
3. 所选2层中竖向杆件的实测区不满足5个时，需增加实测层数。

雅居云录分户验收二维码与电子档案平台支持分门别类上传不同类别的验收资料，如《分户验收记录表（户内）》《室内净距净高检验记录表》《分户验收表（公共部位）》等，无需事先合并整理扫描，显著简化资料整理流程，减少操作步骤，提高归档效率。
