经二十六路南起兴隆三路，北至纬三十二路，道路全长1941.83m。道路全线规划宽度红线为40m，渠化宽度为50m。道路等级属城市次干路，设计速度40km/h。道路沿线自南向北分别与兴隆三路、规划二十八路、兴隆临二路、纬三十六路、纬三十五路、规划二十一路、规划二十路、纬三十四路、纬三十二路九条道路相交。
本工程照明电源负荷等级为三级负荷，电源电压均为~380/220V，三相四线制。路灯线路采用YJHLV-1KV型铝合金电力电缆。
线路穿过道路时预埋φ110×6.6mmPE100管8根，管顶埋深-1米。排列方式2×4或2+2×3，两端深入隔车带或路侧带0.8米。
预埋管线：在两侧分隔带内路灯电缆穿φ90PE80管埋地敷设，人行道内埋深-0.8米，绿化带内埋深-1.8米。最内侧电缆保护管距车行道路缘石0.2米。在预埋管转弯处、过路处的人心道、侧分带、中央分隔带均设电缆接线井。人行道内井盖采取不锈钢隐形井盖，绿化带内采用复合材料井盖。
道路照明采用12米杆高双臂路灯在道路两侧侧分带对称布置，灯杆间距36米，灯具光源为LED灯，灯具功率：正常段180W+80W，渠化段240W+80W。灯杆中心距车行道侧路缘石0.75米。
道路交叉口照明采用14米杆高三火路灯，灯杆中心距机动车道侧路缘石0.5米，灯具功率为3×280W（335W），灯具光源为LED灯。

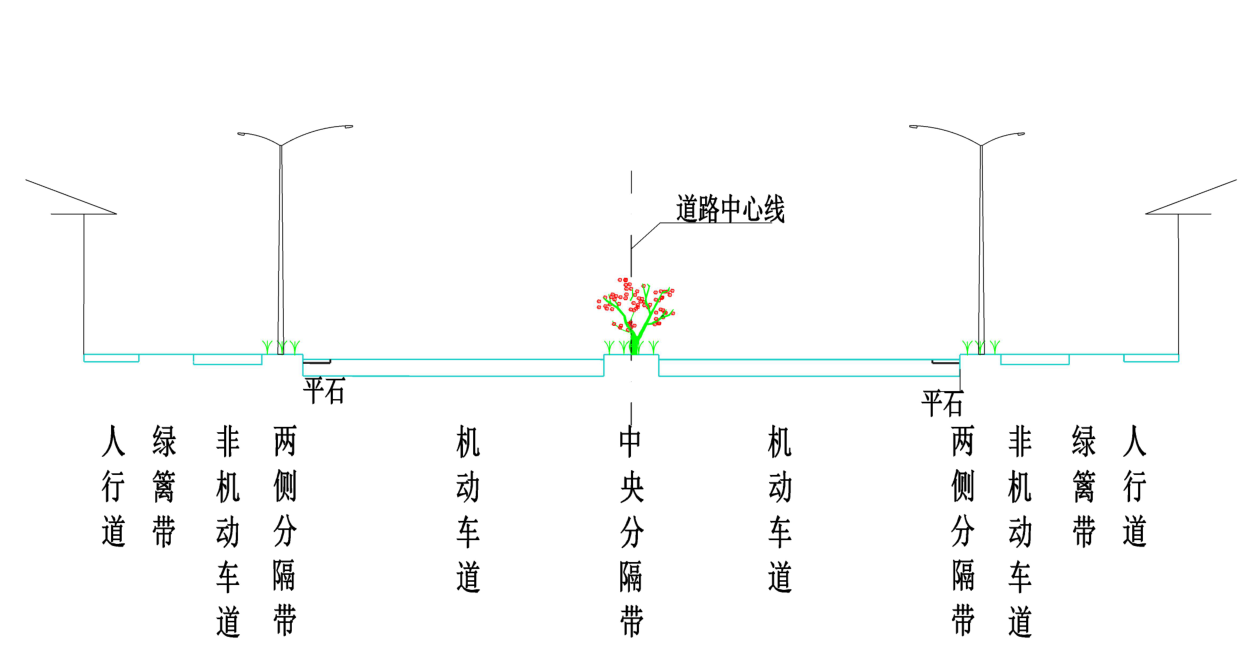

图1.2.2-1标准横断面路灯示意图
路灯灯杆及灯具外壳均需与接地线可靠连接，接地线在每根路灯杆处重复接地，接地极采用φ50×5×2500mm不锈钢钢管，实测每组接地装置接地电阻不大于4欧姆，达不到要求时，增设接地极及接地线。路灯电力电缆的接地线采用黄绿相间的专用接地线，接地极、水平接地线埋深为地下0.8米。
表1.2.4-1主要材料数量表
| 序号 | 名称 | 单位 | 数量 |
| 1 | 灯具 | 套 | 107 |
| 2 | 控制器 | 套 | 124 |
| 3 | 铝合金电力电缆 | 米 | 4583 |
| 4 | 绝缘导线 | 米 | 18783 |
| 5 | 电缆保护管 | 米 | 8916 |
| 6 | 不锈钢钢管接地极 | 根 | 107 |
| 7 | 不锈钢扁钢接地极 | 米 | 321 |
| 8 | 电缆井 | 个 | 82 |
| 9 | 防水电缆接线盒 | 个 | 107 |
| 10 | 路灯基础 | 个 | 107 |
非自重湿陷性黄土场地，地基湿陷等级为Ⅰ（轻微）级，地下水位埋深为7.0~10.4m，相应标高408.00~410.44m，属潜水类型
经二十六路暂交地段落为K0+043-KO+800段，该段落K0+043-K0+640段雨污水工程、电力管沟、给水中水、燃气、机动车道、非机动车道人行道已实施完成，具备作业条件。K0+640-K0+800段雨污水管道正在实施，暂不具备施工条件。
1、西安高新区经二十六路市政工程施工图设计 第一册：道路工程
2、西安高新区经二十六路市政工程施工图设计 第二册：雨、污水工程
3、西安高新区经二十六路市政工程施工图设计 第三册：交通工程
4、西安高新区经二十六路市政工程施工图设计 第四册：照明工程
5、西安高新区经二十六路市政工程施工图设计 第五册：电力通信沟工程
6、西安高新区中央创新区（城市客厅）再生水工程经二十六路DN200再生水管道
6、西安高新区中央创新区（城市客厅）再生水工程经二十六路DN200给水管道
1、《LED城市道路照明应用技术要求》（GB/T31832-2015）
2、《城市照明设计与施工》（16D702-6）
3、《灯的控制装置》（GB19510-2009）
4、《城市工程管线综合规划规范》（GB50289-2016）
5、《110KV及以下电缆敷设》（12D101-5）
6、《城市道路照明工程施工及验收规程》（CJJ89-2012）
7、《建筑电气工程施工质量验收规范》（CB50303-2015）
8、《建筑电气设施抗震安装》（16D701-1）
9、《建筑工程施工现场供用电安全规范》（GB50194-2014）
1、工期目标
K0+043-K0+640段计划25天完成施工任务。
2、质量目标
合格。
3、安全目标
无重伤和死亡事故；无重大事故；无轻伤事故。
1、组织机构
图3.1.2-1组织机构图
2、主要职责
表3.1.2-1岗位职责表
| 岗位名称 | 职 责 |
|---|---|
| 项目经理 | 部署项目人员、物资、设备、资金等主要生产要素的供给方案；
批准各专业分包单位实施方案，并监督协调其实施行为； 施工过程中与业主、监理直接对接，解决、处理业主和监理安排的重大事项和问题； 协调总承包与分包之间的关系，组织召开总承包与分包的各类协调会议，解决总承包与分包之间、各分包之间的矛盾和问题； 解决随时出现的各种问题。处理好与项目所在地政府部门及周边关系； |
| 物资部 | 负责各类物资合同的签订和采购，按物资需求计划及时组织进场并组织进场验收。监督现场物资的使用情况，对不合理使用提出整改或处罚意见。
负责物资管理和成本控制、质量体系运行与采购供应工作，组织实施物资计划、订货、采购、运输、验收、仓储、发放及节约等业务； 负责收集市场材料价格信息和预测工作，及时向项目部提供合理化采购建议； 主持制定物资采购计划，审批一般物资的订货与采购计划，检查落实计划执行情况，并提出解决供应中存在的问题的有效措施； 审查、落实物资采购合同的签订、履行情况，避免经济合同纷争的发生； 主持制定物资管理、供应制度和措施，核定各类物资储备定额，定期向财务部门提供材料成本分析资料。 |
| 商务部 | 负责项目预算成本的编制和成本控制工作；
负责本项目分包招标文件的编制工作，负责分包商选择工作，参与供应商的选择工作； 参与项目质量保证计划的编制工作，配合财务编制开支预算和资金计划； 负责与业主和分包的结算工作，编制项目月度清款、分包付款文件； 负责项目合同管理、造价确定以及二次经营等事务的日常工作； 负责准备竣工结算报告其他与商务方面的工作。 |
| 工程部 | 负责现场施工工程调度，督促检查工程进展，收集周、月、季、年度生产完成情况，做好生产要素的平衡及调节措施，确保均衡生产；
上级领导交办的其他事项。 对施工生产、进度计划全面负责，确保土建工程施工顺利进行； 对各专业分包之间的施工生产进行协调； 负责各专业工种之间和其它专业项目的协调及配合，制定本专业项目工期、质量、成本、安全文明施工等各项管理目标、措施，并组织实施土建各专业管理人员、施工日常工作的落实，组织各分项工程的施工、验收工作等，及时解决施工中出现的各种问题； 负责编制项目大型机械施工管理计划，在项目生产经理的领导下统一调配挖掘机、汽车吊等大型机械设备的调配使用。 |
| 技术质量部 | 负责施工组织设计及各类主要技术方案，落实、监督施工组织设计和施工方案的实施，及时处理施工方案在执行中出现的问题；
负责工程测量、监测、试验、隐蔽工程的检查评定； 负责项目的质量管理工作； 贯彻国家及地区有关工程施工规范、质量标准，确保工程总体质量目标和阶段质量目标的实现； 负责组织编制项目质量计划并监督实施，将项目质量目标实现； 负责实施项目过程中工程质量的质检工作，加强各分部分项工程的质量控制，对达不到质量要求的部位行使“一票否决权”，并进行整改； 加强质量检查和监督，确保施工质量符合规范要求； 负责工程创优和评奖的策划、组织、资料准备和日常管理工作； 负责工程竣工后的工程的竣工验收备案工作，在自检合格的基础上向业主提交工程质量合格证明书，并提请业主组织工程竣工验收； 负责组织已完成施工项目的验收工作。 |
| 安全部 | 负责项目安全生产、文明施工和环境保护工作；
负责编制项目职业健康安全管理计划、环境管理计划和管理制度并监督实施，制定员工安全培训计划，并负责组织实施； 负责每周的全员安全生产例会，定期和不定期组织安全生产和文明施工的检查，加强安全监督管理、消除施工现场安全隐患； 负责安全目标的分解落实和安全生产责任制的考核评比，确保获得“陕西省文明工地”的组织和管理活动有效进行； 负责项目安全应急预案的编制，进行安全应急演练，保证项目施工生产的正常进行； 负责对施工现场的安全监督和管理工作，督促施工作业队伍作好安全防护工作，消除施工过程中的安全隐患，确保安全生产； 负责施工现场及生活区消防隐患排查、消防器具维护工作； 现场劳务管理。 职业健康管理。 |
| 综合办 | 党支部、工会的日常工作；
负责项目计算机及信息化管理工作，建立文件分级传阅保密制度； 负责项目管理人员考核、后勤保障工作； 负责现场、项目部的治安保卫工作； 负责项目综合事务的管理，做好施工现场的后勤管理宣传接待对外协调等方面工作； 负责紧急预案小组的各项工作。 |
1、交叉作业多：场内正实施雨污水及附属工程，已完成道路作为施工便道及路灯作业工作面，交叉作业较多，管控困难。
2、工作面狭小，施工难度大：本段落地下管网及附属工程已实施完成，已完成分隔带宽2米，施工作业难度大。
3、成品保护困难：路灯沟槽开挖与雨水收集管、通信过街管、中水给水过街管等冲突，开挖过程中成品保护困难。
本段落照明工程拟从K0+043标头向K0+640段施工，电缆敷设采取明挖施工，灯杆采用汽车吊进行吊装作业，灯具安装调整作业采用登高作业车进行。
- 施工计划
- 施工进度计划
K0+043-K0+640段施工计划如下：
基础施工：2021.8.1-2021.8.10
电缆敷设：2021.8.10-2021.8.15
路灯安装：2021.8.15-2021.8.30
表4.2-1劳动力计划表
| 序号 | 专业工种 | 人数 | 备注 |
| 1 | 木工 | 4 | 根据工程进度添加人数 |
| 2 | 混凝土工 | 6 | 根据工程进度添加人数 |
| 3 | 普工 | 8 | 根据工程进度添加人数 |
| 4 | 瓦工 | 4 | 根据工程进度添加人数 |
| 5 | 司机 | 6 | 根据进场机械而定 |
| 6 | 信号工 | 2 | 根据进场机械而定 |
| 7 | 电工 | 4 | 根据工程进度添加人数 |
表4.3-1机械设备配置计划表
| 序号 | 机械或
设备名称 |
型号规格 | 数量 | 备注 |
| 1 | 挖掘机 | 小松PC30-7 | 2 | / |
| 2 | 装载机 | 徐工WZ30 | 2 | / |
| 3 | 插入式振捣器 | / | 2 | |
| 4 | 水车 | 东风12m³ | 1 | / |
| 5 | 吊车 | 三一Y12 | 2 | / |
| 6 | 登高作业车 | 徐工XGS5051JGKJ6 | 1 | 15米 |
| 7 | 雾炮机 | WS-70 | 2 | / |
| 8 | 发电机 | 潍柴YG-50GF | 2 | / |
| 9 | 钢筋加工机械 | / | 1 | 1套 |
| 10 | GPS-RTK | 中纬 | 1 | 1套 |
| 11 | 水准仪 | 苏一光 | 1 | 1套 |
| 12 | 全站仪 | 莱卡 | 1 | 1套 |
路灯施工拟采取如下施工工艺流程：
图5.1-1工艺流程图
根据施工图纸及现场情况，按照设计路灯间距为基准确定路灯位置。本工程路灯平面位置及高程使用GPS-RTK进行测量定位。
按照图纸进行沟槽开挖，本段落路灯预埋管在人行道内埋深-0.8m，在绿化带内埋深-1.8m，管线开挖如下：

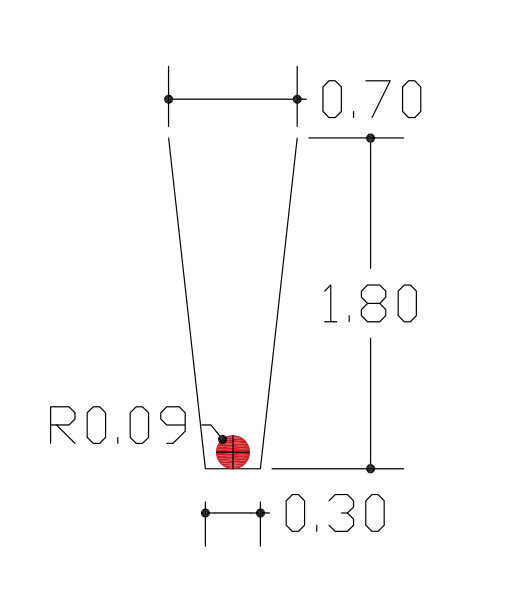

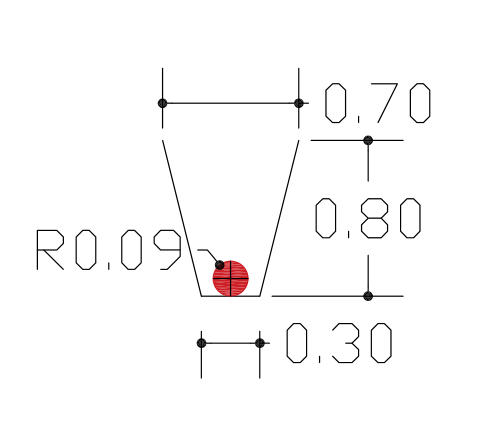

图5.1.2-1 线缆沟槽开挖示意图
路灯基础开挖如下：
图5.1.2-2 路灯基础开挖示意图
路灯基础开挖时预留20—30cm使用人工进行开挖整平，防止机械开挖对原状土层扰动。
待线缆沟槽开挖完成后埋设φ90（壁厚5.4mm）PE80管，管壁内侧距离机动车道一侧路缘石0.2米。
1、基础施工流程
图5.1.4-1 基础施工流程

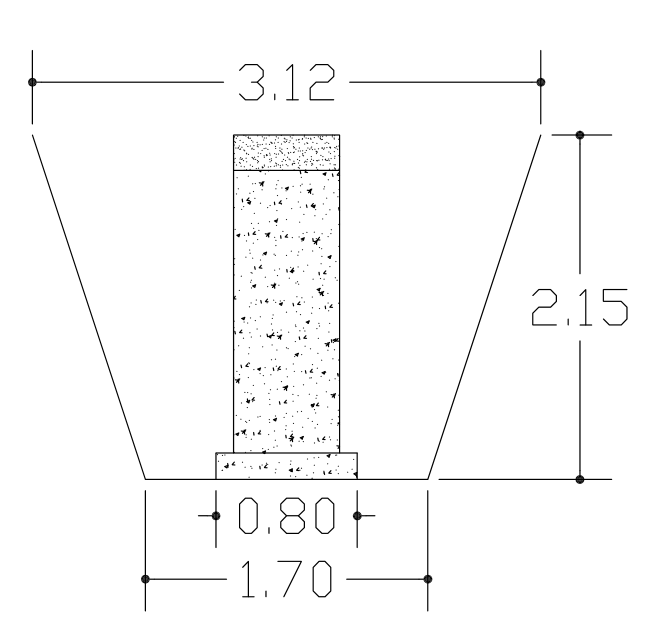

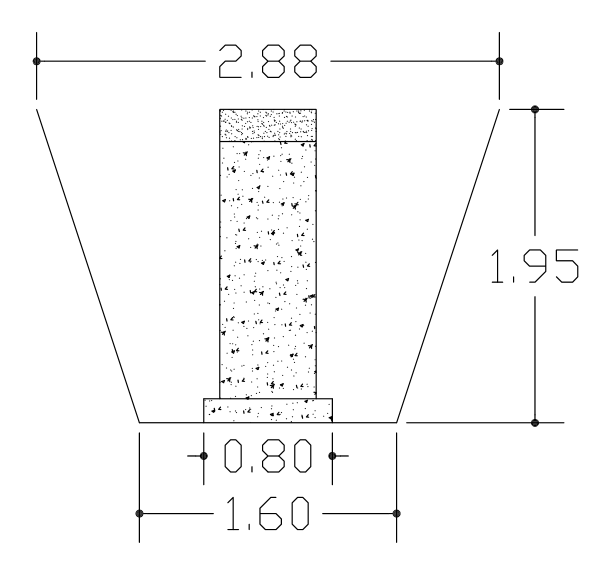

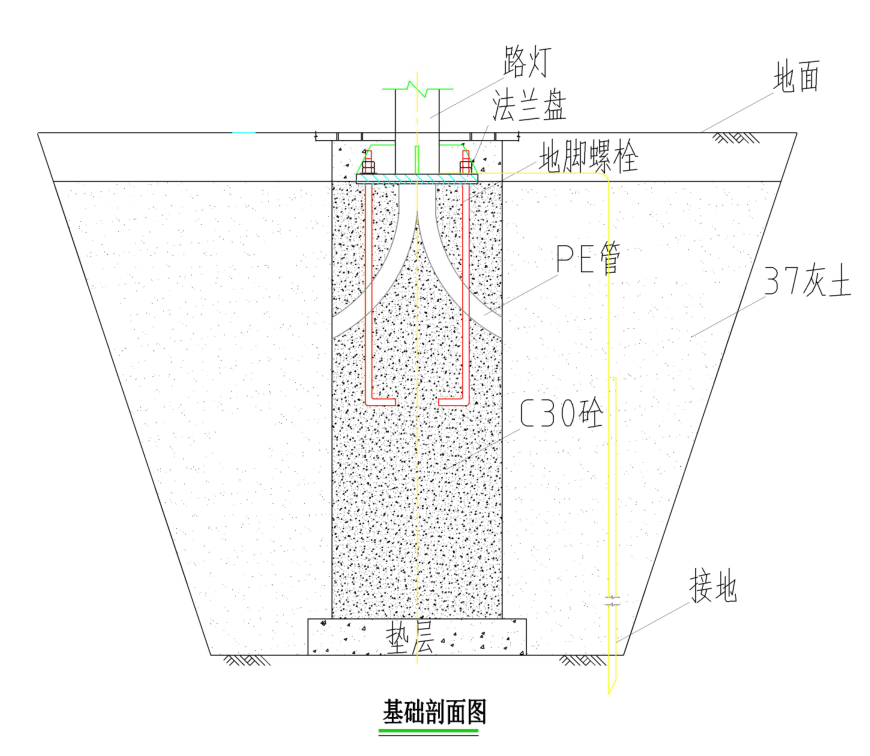

图5.1.4-2基础剖面图
2、垫层施工
路灯基础开挖完成后对地基承载力进行检测，不小于120kPa,否则进行地基处理。整平后浇筑15cm后C15垫层。
3、钢筋安装
基础钢筋笼在现场钢筋加工棚制作，制作完成后现场安装安装完成后焊接地脚螺栓（M24×1040）及法兰盘（400×400×10），并安装φ75PE管。
4、模板支设

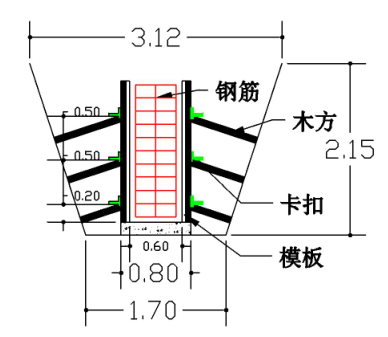

图5.1.4-3 模板支设示意图（剖面）

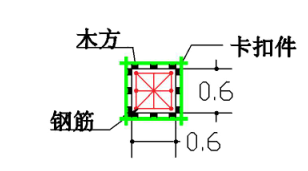

图5.1.4-4 模板支设示意图（平面）
模板采用15厚木胶合板，次龙骨选用50×100木方@200mm。主龙骨选用成品火钩（步步紧）连接，后用50×100木方支撑于槽壁。
5、混凝土浇筑
模板支设完成后报监理验收，验收合格后浇筑C30混凝土，分层浇筑，采用插入式振捣棒振捣。混凝土浇筑前对螺栓丝口用塑料薄膜覆盖裹紧保护，防止混凝土污染，浇筑过程中保证螺栓垂直，法兰盘保持水平。混凝土浇筑完成后在初凝前调整螺栓及法兰盘位置，确保螺栓及法兰盘位置准确。
6、回填
模板拆除后安装φ50不锈钢钢管接地极接地线后进行回填，采用3:7灰土回填，每层300mm，压实度要求97，回填至基坑顶以下20cm整平。
（1）线缆敷设
电缆敷设严格按照《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）的要求施工。
电缆施工内容：穿管器穿管敷设、剥切制作接头，引入灯具接线，做标记，接地检测等。
电缆敷设包括：测量位置、敷设增强塑料管电缆，埋标识桩、接地检测等内容。穿电缆在用穿管器的敷设中，注意不能拉紧，要敷设前要检查管内是否通顺无杂物，管口无毛刺，一旦出现异常情况，要及时处理，在敷设完成后要做好端头。电缆的中间接头按标准的干包接头做法施工，做到接头牢固可靠，并尽量减少中间接头。电缆弯曲半径不小于规定，从手孔井至各灯具之间的管内电缆敷设、进入控制箱、配电箱的终端头应有记载电缆规格、型号、线路名称、回路等的电缆指示牌。在地下管内的电缆不得有接头或伤痕，电缆穿管后，管头用绝缘布包扎或塑料套接。
（2）接线井
本工程电缆接线井尺寸为600*800*1200（mm）。井壁采用MU10机砖、M7.5水泥砂浆砌筑，内外均使用M7.5水泥砂浆抹面，内厚15mm，外厚20mm。电缆敷设完成后，井内填满沙土。

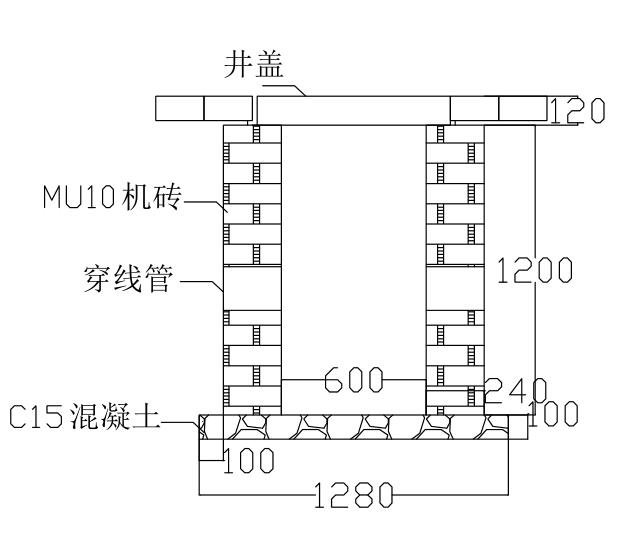

图5.1.5-1接线井示意图
（1）吊车选择
本工程双臂路灯长12米，中杆灯长14米，中杆灯灯杆重约300kg,灯具约40kg，总重量约340kg，由此，选用12T汽车吊。
表5.1.6-1吊车参数表
| 序号 | 项目 | 数值 | 备注 |
| 1 | 最大额定起重质量 | 12000KG | |
| 2 | 基本臂最大起重力矩 | 414.0 KN.M | |
| 3 | 最长主臂起重力矩 | 266.5KN.M | |
| 4 | 主臂最大起升高度 | 22.3米 | |
| 5 | 主臂长 | 8.7—21.7米 |
（2）路灯安装
混凝土强度达到100%时进行路灯安装，本工程采用12T汽车吊配合人工进行路灯安装。使用尼龙绳进行吊装，吊点为灯杆顶端1/3处。
灯杆下部与基础采用螺栓连接，连接处配平垫片及弹簧垫片（每个螺栓1个）。
不锈钢接地线与灯杆法兰盘在灯杆根部焊接，焊接后刷沥青防腐漆两道。
灯具安装纵向中心线与灯臂纵向中心线应一致，灯具横向水平线应与地面平行，紧固后目测应无歪斜。 灯头固定牢靠，可调灯头应按设计调整至正确位置，灯头接线应符合下列规定： 在灯臂、灯盘、灯杆内穿线不得有接头，穿线孔口或管口应光滑、无毛刺，并应采用绝缘套管或包扎，包扎长度不得小于200mm。 路灯安装使用的灯杆、灯臂、抱箍、螺栓、压板等金属构件表面酸洗后再进行热镀锌处理，锌层厚度不低于75微米（厂家处理）。
（3）调试
所有灯具安装完成之后，统一进行垂直角度校正，对灯杆总体做水平及垂直度做校验，以总垂直度≤3为合格。采用接地摇表进行接地系统的测试，接地电阻不大于4Ω。
通电前，先进行绝缘电阻测试，确保供电电缆绝缘性能良好。通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确；开关与灯具控制顺序相对应，如发现问题必须先断电，然后查找原因进行修复。
本工程箱变暂未设计，暂不考虑施工。
（1）电气调整试验应分段进行，按每个配电箱的每个回路分别进行。
（2）标注位置与实际安装位置要对应。
（3）各线路绝缘电阻应符合规范要求。
（4）接地按不同性质的接地，均应满足规范要求，工作接地电阻不得大于4Ω，保护接地，重复接地，防静电接地，接地电阻不大于4Ω，防雷接地接地电阻不应大于10Ω，如达不到要求，就加大接地极或换上降阻剂等方法，使之满足规范要求。
（5）各接触部门电气连接要紧密，不得松动。
（6）逐一回路检测绝缘电阻，做好记录，经绝缘测试检查合格后方可允许通电试运行。
（7）通电后仔细检查和巡视，控制顺序是否对应，控制是否灵活、准确，如发现问题应立即断电，查出原因并修复。
（8）逐一回路检测加路运行电流，并做好测试记录。
- 施工安全保证措施
项目部成立以项目经理为组长的安全管理领导小组，项目部安全部为安全保障职能部门，设置专职安全工程师，施工队伍设置专职安全员，施工班组长兼职安全员。建立项目经理部、施工队伍和班组三级组织体系，严格执行各项安全管理制度，进行全面系统的管理。
施工安全管理岗位职责如下：
表6.1.2-1施工安全管理岗位职责
| 岗位名称 | 岗位职责 |
| 项目经理 | 1、项目经理是安全生产的第一责任人，对整个施工过程中的安全负全面领导责任。
2、建立健全的项目安全生产责任制，与项目管理人员签订安全生产责任书，组织对项目管理人员的安全生产责任考核。 3、组织制定和完善项目安全生产管理制度和操作规程。 4、组织项目班子及各部门经理编制项目安全策划。 5、负责安全生产措施费用的足额投入，有效实施。 6、组织并参加项目安全生产周检查，及时消除安全生产事故隐患，每月带班生产时间不得少于本月施工时间的80％。 7、组织召开安全生产领导小组会议、安全生产例会，研究解决安全生产管理中的难题。 8、及时、如实报告安全生产事故，负责本项目应急救援预案的实施，配合事故调查和处理。 |
| 安全总监 | 1、对项目的安全生产监督工作负领导责任。
2、组织制定项目安全管理年度工作计划和目标，并组织实施。 3、监督项目安全生产费用的落实。 4、参与项目安全策划的编制，对落实情况进行监督。 5、协助制定项目安全生产管理制度、操作规程及安全生产事故应急预案。 6、督促落实公司重大危险源的安全管理措施。 7、参加各类安全技术交底、验收、危险作业审批及安全生产例会。 8、参与定期安全生产检查，组织日常巡查，督促隐患整改，对存在重大安全隐患的分部分项工程，有下达停工整改，并直接向上级单位报告的权利。 9、组织或者参与公司安全生产教育和培训，监督员工持证上岗。 10、参与本项目应急救援演练。 11、按规定监督劳动防护用品的采购、发放、使用和管理工作，并监督检查和教育从业人员正确佩戴和使用劳保用品。 12、发生事故应立即向项目经理、公司安全总监报告，并立即参与抢救。 |
| 总工程师 | 1、对项目安全生产负技术领导责任。
2、参与编制项目安全策划，组织编制专项施工方案。 3、组织安全专项方案的技术交底，检查安全专项方案中安全技术措施落实情况。 4、组织对危险性较大的分部分项工程的验收，参与安全防护设施、大型机械设备及特殊结构防护的验收。 5、组织危险源的识别、分析和评价，编制危险源清单。 6、参加项目应急救援预案及演练计划的编制，并参加演练。 7、发生伤亡事故时，按应急预案处理，组织抢救人员，配合事故调查。 |
| 商务经理 | 1、确定工程合同中安全生产措施费，业主支付工程款时确保安全生产措施费同时得到支付。
2、保证安全生产措施费的及时支付，做到专款专用，优先保证现场安全防护和安全隐患整改的资金。 3、协助项目经理编制项目安全费用使用计划，并审核项目安全生产费用使用清单，对该费用的统筹、统计工作负责。 |
| 专职安全工程师 | 1、对项目安全生产工作进行监督检查。
2、参与拟定本项目安全生产规章制度、操作规程和安全生产事故应急救援预案。 3、参加各类安全检查，针对发现的安全隐患，督促专业工程师及时做好隐患整改并复查验证。 4、参加现场机械设备、用电设施、安全防护设施和消防设施的验收。 5、建立项目安全管理资料档案。 6、参加安全教育培训活动及安全技术交底工作。 7、按规定监督劳动防护用品的采购、发放、使用和管理工作，并监督检查和教育从业人员正确佩戴和使用。 8、发生事故时，立即报告，参与抢救并保护现场，对事故的经过、处理过程做好详细记录。 |
| 各专业工程师 | 1、对其管理的施工区域范围内的安全生产、文明施工全面负责。
2、严格执行制定的安全施工方案，按照施工技术措施和安全技术操作规程要求，结合工程特点，以书面方式向班组进行安全技术交底，并做好交底记录。 3、对临边、管井防护设施、消防设施及器材、危险性较大的分部分项工程提出验收申请，并参加验收。 4、参加危险作业审核、安全生产例会、安全检查，对管辖范围内的安全隐患制定整改措施，落实整改。 5、负责对危险性较大分部分项工程施工的现场指导和管理。 6、负责对管辖范围内的特种作业人员开展定期安全教育，督促指导班组开展班前安全活动并做好记录。 7、发生安全事故时，立即向项目经理报告，组织抢救伤员和人员疏散，并保护好现场，配合事故调查，认真落实防范措施。 |
| 作业人员 | 1、自觉遵守安全生产的各项管理制度及规范、规程等，主动接受安全生产教育和培训。
2、特种作业人员必须接受专门的培训，经考试合格取得操作资格证书，方可上岗作业。 3、严格按照安全操作规程和安全技术交底进行操作，不违章作业、违反劳动纪律，有权拒绝违章指挥行为，做到“三不伤害”（不伤害自己、不伤害他人、不被他人伤害）。 4、正确使用安全生产用具、穿戴劳动保护用品。 5、正确识别现场的安全警示标志，严禁破坏安全防护设施和消防设施，及时向现场管理人员反映施工现场的不安全因素。 6、发生事故立即报告，听从指挥，按规定路线疏散，并积极参加抢险。 |
本工程工期紧，工序交叉施工多，潜在众多安全隐患。以职业健康安全管理体系为思路，结合现阶段施工特点、照明施工工艺要求进行重大危险源识别，制定针对性的控制措施，有效地控制和降低安全风险。
表6.2.1-1危险源辨识表
| 序号 | 工序 | 作业活动/部位 | 危险因素 | 可能导致的事故 | 作业环境风险评价法（LEC法） | 直接判断法 | 风险评价 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | E | C | D | ||||||||
| 1 | 施工准备 | 安全管理 | 1 | 没有成立安全组织机构，落实安全生产责任制 | 各种安全事故 | Ⅰ | 不容许 | ||||
| 2 | 2 | 无安全技术措施施工方案 | 各种安全事故 | Ⅰ | 不容许 | ||||||
| 3 | 3 | 安全技术措施方案未经审批、审核，就采用 | 各种安全事故 | Ⅰ | 不容许 | ||||||
| 4 | 4 | 方案无针对性，不能指导施工 | 各种安全事故 | Ⅰ | 不容许 | ||||||
| 5 | 5 | 设备设施未经验收 | 各种安全事故 | Ⅰ | 不容许 | ||||||
| 6 | 6 | 无安全技术交底 | 各种安全事故 | Ⅰ | 不容许 | ||||||
| 7 | 7 | 安全教育未按规定执行 | 各种安全事故 | Ⅰ | 不容许 | ||||||
| 8 | 8 | 不持证上岗 | 各种安全事故 | Ⅰ | 不容许 | ||||||
| 9 | 施工准备 | 材料机械进场 | 1 | 吊装时吊物未捆绑牢固 | 起重伤害 | 3 | 3 | 3 | 27 | 可容许 | |
| 10 | 2 | 特种作业人员未持证上岗 | 起重伤害 | Ⅰ | 不容许 | ||||||
| 11 | 3 | 不遵守“十不吊”规定 | 起重伤害 | 3 | 3 | 7 | 63 | 可容许 | |||
| 12 | 4 | 未遵守操作规程 | 起重伤害 | 3 | 6 | 7 | 126 | 中度 | |||
| 13 | 5 | 未按规定穿戴劳动防护用品 | 起重伤害 | 3 | 6 | 7 | 126 | 中度 | |||
| 14 | 6 | 未按规定内容教育 | 多种伤害 | 3 | 6 | 7 | 126 | 中度 | |||
| 15 | 7 | 未进行培训 | 多种伤害 | 3 | 6 | 7 | 126 | 中度 | |||
| 16 | 8 | 人员在被吊物下放停留 | 起重伤害 | 3 | 6 | 7 | 126 | 中度 | |||
| 17 | 11 | 操作岗位无安全操作制度牌、无安全标志 | 机械伤害 | 3 | 6 | 7 | 126 | 中度 | |||
| 18 | 照明工程 | 施工准备 | 1 | 没有进行安全技术交底或技术交底不具体、交底有误导致操作不当、人员伤亡 | 多种伤害 | Ⅰ | 不容许 | ||||
| 19 | 2 | 大型灯具施工无有效施工方案 | 多种伤害 | Ⅰ | 不容许 | ||||||
| 20 | 3 | 灯具原材料不合格或无合格证造成人员伤亡 | 多种伤害 | 3 | 6 | 7 | 126 | 中度 | |||
| 21 | 4 | 施工用的临时电缆、电线破损、老化等 | 多种伤害 | 3 | 6 | 7 | 126 | 中度 | |||
| 22 | 5 | 施工用的临时电缆拖地，金属尖锐断口和强腐蚀介质接触后损坏导致事故 | 多种伤害 | 3 | 6 | 7 | 126 | 中度 | |||
| 23 | 6 | 使用的绝缘工具未经检测或不合格 | 触电 | 3 | 6 | 7 | 126 | 中度 | |||
| 24 | 土石方及基础施工 | 1 | 开挖不规范 | 坍塌 | 3 | 10 | 3 | 90 | 中度 | ||
| 25 | 2 | 开挖防护缺陷 | 高处坠落物体打击 | 3 | 10 | 3 | 90 | 中度 | |||
| 26 | 3 | 挖槽、坑、沟深度超过1.5米时未按规定放坡或加可靠支撑 | 坍塌 | 3 | 10 | 3 | 90 | 中度 | |||
| 27 | 4 | 超过1.5米的沟槽，未搭设上下通道，危险处未设红色标志灯 | 坍塌/高坠 | 3 | 10 | 3 | 90 | 中度 | |||
| 28 | 5 | 在沟、坑、槽边沿1米内堆土、堆料、停置机具 | 坍塌/高坠 | 3 | 10 | 3 | 90 | 中度 | |||
| 29 | 6 | 不按规定程序挖土或超挖 | 坍塌 | 3 | 6 | 15 | 270 | 重大 | |||
| 30 | 7 | 未设置有效的排水挡水措施 | 坍塌 | 1 | 6 | 10 | 60 | 可容许 | |||
| 31 | 8 | 回填土夯实打夯机绝缘防护不当 | 触电 | 3 | 6 | 7 | 126 | 中度 | |||
| 32 | 灯具安装 | 1 | 使用的人字梯中间的连接杆件没有或连接不牢固 | 高处坠落 | 3 | 6 | 7 | 126 | 中度 | ||
| 33 | 2 | 电工作业无证上岗 | 触电 | Ⅰ | 不容许 | ||||||
| 34 | 3 | 作业人员未佩戴安全帽或未正确使用安全帽 | 物体打击 | 3 | 6 | 7 | 126 | 中度 | |||
| 35 | 4 | 灯具的金属外壳没接地或接地不正确 | 触电 | 3 | 6 | 7 | 126 | 中度 | |||
| 36 | 5 | 交叉作业无有效防护 | 多种伤害 | 3 | 6 | 7 | 126 | 中度 | |||
| 37 | 6 | 高处施工违章作业 | 高处坠落 | 3 | 6 | 7 | 126 | 中度 | |||
| 38 | 7 | 用软线吊装重量超过0.5kg的灯具 | 物体打击 | 3 | 6 | 7 | 126 | 中度 | |||
| 39 | 8 | 灯具的金属外壳没有接地或接地不正确造成人员伤亡 | 触电 | 3 | 6 | 7 | 126 | 中度 | |||
| 40 | 9 | 带螺纹的灯具，螺纹外壳接在相线上造成人员伤亡 | 触电 | 3 | 6 | 7 | 126 | 中度 | |||
| 41 | 10 | 大型灯具固定装置没做超过灯具重量1.25倍负荷实验 | 物体打击 | 3 | 6 | 7 | 126 | 中度 | |||
| 42 | 11 | 温度超过60℃的灯具，安装在靠近可燃物附近引发火灾 | 火灾 | 3 | 6 | 7 | 126 | 中度 | |||
| 43 | 交通运输 | 1 | 场外交通指示不明确 | 车辆伤害 | 3 | 6 | 7 | 126 | 中度 | ||
| 44 | 2 | 人员操作失误 | 车辆伤害 | 3 | 6 | 7 | 126 | 中度 | |||
| 45 | 3 | 无证驾驶 | 车辆伤害 | Ⅰ | 不容许 | ||||||
1、管理人员的教育
项目经理、项目总工及专职安全管理人员必须接受专门的安全资格培训和定期的安全教育，掌握相当的安全生产技术和事故预防技术，熟知国家、行业、地方及企业有关安全生产的方针、政策、法规、制度和标准。
项目经理、项目总工及专职安全管理人员安全资格培训的时间为48学时，每年接受再教育培训的时间不得少于16学时。
2、新工人入场三级安全教育
1）新工人（包括合同工、外协队伍施工人员、调离工作岗位或离岗一年以上重新上岗人员）入场必须进行工程项目、施工队和班组三级安全教育，并经考试合格后方准上岗作业。
2）项目级安全教育时间为16学时，施工队级安全教育的时间为24学时，班组安全教育的时间为8学时。项目可根据工程规模及特点对各级安全教育的时间作适当调整。
3、特种作业人员的安全教育
特种作业工人，必须持由政府主管部门核发的国家统一制作的《中华人民共和国特种作业操作证》，工程项目安全主管部门严格审查进场各类特种作业人员的资格证件，不得使用过期证件，严禁使用假证。
持有特种作业操作证的人员应严格按照《特种作业人员安全技术培训考核管理规定》的要求，在有效时间内参加复审，复审不合格或过期不参加复审的人员，不得上岗作业。
1、重要安全防护用品管理
1）安全防护用品管理内容包括认定管理、监督与实施（包括采购、使用及各专业施工队伍使用的劳动防护用品的查验等）。
2）临边防护：临边防护栏杆采用中建定型化防护栏杆。防护栏杆保证牢固可靠，踢脚板涂红白相间警示色。
2、临时用电
现场临电装置的拆除、安装、维护等工作必须由持证电工操作，操作时配备相应劳保用品。
3、机械设备安全
①大型设备安全防护措施
a.进场大型机械设备必须符合施工组织设计所选定的型号
b.大型机械设备的机械性能必须经检测确认处于完好状态
c.大型机械设备必须定机定人指挥，并设专职安全员旁站
②中小型机具安全防护措施
a.进场中小型机具必须经检验合格，履行验收手续后方可使用；
b.应由专门人员使用操作并负责维护保养；
c.必须建立中小型机具安全操作制度，并将安全操作制度牌挂在机具旁明显处；
d.中小型机具的安全防护装置必须保持齐全、完好、灵敏有效；
e.现场设置的中小型机具应有防雨、防砸措施，其噪声超标的应采取防噪声扩散扰民措施。
4、装卸与运输安全措施
各种运输设备不得人货混装，严禁非司机、非调车员搭乘非运人的车辆与行走机械。
5、吊装作业安全措施
1）吊装前，做好安全教育及安全技术交底工作，检查吊索及起重绳，合格后方可使用。
2）特种作业人员持证上岗。
3）吊装时，安排专人指挥作业，吊装作业区域非操作人员禁止入内。
4）超过4级大风天气不得进行吊装作业。
5）灯杆安装完成方可卸除锁扣，完成吊装。
表6.3-1职业健康管理表
| 序号 | 保证措施 |
| 1 | 项目进场以后，对施工现场危险源进行辩识和评价。 |
| 2 | 对于各危险源，采取有针对性的措施，特别是那些重大危险源。 |
| 3 | 每个施工人员在进场之前，均需对照自己的工种向项目部提供一份最近由正规医院所出的健康证明，项目部备案。 |
| 4 | 项目部定期组织施工人员就有关职业健康和预防职业病的知识进行培训。提高施工人员的自我保护意识。 |
| 5 | 不断改善现场的施工环境和居住环境，营造一个绿色、环保的施工现场。 |
| 6 | 认真做好项目部进出场施工人员的登记工作，配合相关部门做好防流行性和传染性疾病的预防工作 |
施工质量管理体系是整个施工质量能加以控制的关键，质量管理体系设置的科学性对质量管理工作的开展起到决定性的作用。通过建立项目岗位责任制和质量监督制度，明确分工职责，落实施工质量控制责任，各岗位各负其责，定期对项目各级管理人员进行考核，并与奖金直接挂钩，奖励先进、督促后进，以保证质量管理体系的有效运行，使施工质量始终处于可控状态。
图7.1.1-1质量管理组织机构
表7.1.2-1质量管理岗位职责
| 序号 | 人员或机构 | 职责内容 |
| 1 | 项目经理 | 1、工程质量的第一责任人，负责保证国家、行业、地方标准规范，以及企业工程质量管理规定在项目实施中得到贯彻落实。
2、负责组织工程质量策划和施工组织设计大纲的编制，制定工程质量实施总目标，并监督项目部各职能部门执行。 3、及时了解工程质量状况，参加项目的工程质量周检和工程质量专题会议，支持项目分管工程质量的生产经理及项目专职质检员的工作。 |
| 2 | 质量总监 | 1、由公司直接委派，负责组织工程质量策划和质量计划的编制。
2、指导和监督项目质量工作的实施，有权对施工班组和操作人员提出处罚和奖励意见，并有质量一票否决权。 3、监督执行项目部开展进场原材料、半成品、建筑构配件、机械设备的检验、抽样和取样工作，并核查其出厂合格证和现场见证取样检验报告。 4、负责对施工中的各分部分项工程的质量进行全过程控制。 |
| 3 | 项目生产经理 | 1、参与工程质量策划，组织项目质量计划的编制，并指导工程质量管理部的工作，制定阶段质量实施目标，并对目标的实施定期监督、检查和总结。
2、负责组织质量讲评总结，与监理和业主进行有关质量工作的沟通及汇报。 |
| 4 | 项目总工程师 | 1、根据工程质量策划和质量计划，编制专项施工方案、工艺标准、操作规程，提出质量保证措施。
2、负责组织图纸会审和处理各专业问题，组织落实项目质量技术交底工作。 3、负责推广应用“四新”技术，负责资料的收集、整理、保管和总结撰写。 |
| 5 | 物资经理 | 根据质量策划和质量计划，对各自专业的施工材料购置、保管进行全面管理，对进场材料进行验收，保证材料质量。 |
| 6 | 质量部 | 1、编制专项计划，包括质量检验计划、过程控制计划、质量预控措施等。
2、组织检查各工序的施工质量，组织重要部位预检和隐蔽工程检查、验收。 3、组织分部工程的质量核定及单位工程的质量评定，针对不合格品发出“不合格品报告”或“质量问题整改通知单”，并监督落实。 |
| 7 | 技术部 | 1、对图纸、施工方案、工艺标准进行确定并及时下发，指导工程施工。
2、负责结构预控验算、结构变形监测、工程施工测量和各项检验试验工作。 3、负责工程技术资料的收集、整理，确保与工程施工同步。 |
| 8 | 物资管理部 | 1、严格按物资采购程序进行采购，对购入的各类生产材料、设备等产品的质量负责；严格控制进场物资的质量，其性能必须符合国家有关规范、标准和设计规定的质量要求；及时收集、整理采购资料。
2、组织对工程物资的验证，办理记录手续，开展进场物资的报验工作，对检验不合格的物资及时进行封存并退场处理。 |
| 9 | 工程部 | 1、严格执行项目质量计划，负责工程施工图纸深化，施工有关规范、标准、规程、施工组织设计、专项施工方案和其他技术文件的贯彻执行，对施工进行具体的安排部署，保证各专业工程质量目标的实现。
2、负责质量记录的收集、整理，确保资料准确、完成、及时，有可追溯性。 |
| 10 | 各专业工程师 | 工程质量的直接责任人，负责按设计图纸、方案交底和施工质量验收规范、标准图集为依据，管理辖区范围内的生产、质量工作。 |
图7.2.1-1质量管控流程图
试验流程
图7.2.2-1检验、试验程序
1、基础施工质量控制措施
1）测量全过程严格控制，从基坑开挖至路灯吊装，严格按照规范及方案要求落实测量控制工作。
2）模板支设严格按照方案执行，保证模板强度及刚度。
3）钢筋绑扎时保证钢筋位置准确，焊接预埋件及法兰盘时保证位置准确且确保焊接强度，确保施工过程中不松散。
4）混凝土分层浇筑，采用插入式振动棒知道密实。
5）混凝土浇筑完成及时校正预埋件位置，并覆盖薄膜洒水养护。混凝土强度达到75%方可拆除模板进行回填，混凝土强度达到100%方可进行路灯安装。
2、线缆敷设质量控制措施
1）线缆敷设前检查管道是否畅通，电缆采用MΩ表进行绝缘测试，合格后方可进行敷设。
2）按设计图纸和实际路径计算电缆长度，合理安排每盘电缆，避免电缆中间接头。电缆采用穿管敷设，端头应挂标志标牌及注明路线编号及起迄点。
3）电缆敷设时采用电缆放线架将电缆架起，穿管时采用预留钢丝将电缆一端固定，另一侧用人或电缆牵引器缓慢牵引。
4）电缆在管内及灯杆内不能留接头。
3、路灯吊装质量控制措施
1）吊装过程应按道路前进方向依次施工，灯杆安装过程中采用全站仪测量垂直度，水准仪控制水平标高。
2）灯杆吊装时吊点位置垫一层棉布，确保不损坏灯杆表面镀锌层。
3）灯杆安装前使用垫片对地脚螺栓及法兰盘进行微调处理。
4）吊装安装完成后，对灯杆总体做水平及垂直度做校验。
5）C15混凝土保护层浇筑前，对外露地脚螺栓及螺母涂刷丙烯酸环氧涂料并罩塑料盒保护。
1、路面工程成品保护
1）挖机选用皮轮或挖机履带绑扎胶圈，避免对下面层造成破坏。
2）土方开挖过程中使用彩条布摊铺于路面上，开挖土方堆于彩条布上，避免对路面造成污染。
3）运输车辆严禁在已完成路面急刹车、急转弯等操作。
4）汽车吊吊装前支腿处支设木方，避免直接接触路面造成破坏。
2、路缘石成品保护
1）严格控制开挖宽度，严禁超挖，造成路缘石及靠背破坏。
2）开挖甩土处使用彩条布覆盖路缘石，避免造成路缘石污染。
3、其他构造物成品保护
1）开挖前熟悉现场及图纸，确定中水给水及燃气管道位置及井位置，确定开挖过程中不对结构物造成破坏。
2）确定通信、电力等过街管位置，开挖至相应位置标高时，人工配合机械开挖，确保预埋管道完整。
4、路灯成品保护措施
1）路灯安装完成后及时浇筑混凝土，并进行土方回填。
2）本段暂不通车，施工完成后对灯杆离地面1.5米范围内使用塑料薄膜进行包裹，避免认为对路灯造成破坏。
质量检验控制的关键在于施工工序的质量检验，施工工序质量检验采用三检制。如下图：
图8.1-1质量验收程序
1、查验产品合格证：合格证内容填写要求齐全、完整。
2、外观检查：包装完好，电缆端头密封良好，标识齐全。抽检部分绝缘层完整无损，厚度均匀。电缆无压扁、扭曲，铠装不应松卷。绝缘导线、电缆外护层应有明显标识和制造厂标。
3、绝缘性能、绝缘厚度、机械性能等抽样送第三方实验室检测。
1、查验合格证：查验产品合格证及相应检测报告。
2、外观检查：管材及配件不应碎裂，表面应有阻燃标记和制造厂标。
3、按进场批次抽检管径、壁厚及均匀度。
4、对管材的阻燃性能等抽样送第三方实验室检测。
1、查验合格证及复核报告：要求合格证齐全、完整，且具有灯杆强度复核报告（国家认证第三方监测单位出具）。
2、外观检查：涂层应完整，根部接线盒盒盖紧固件和内置熔断器、开关、接地螺栓等器件配置齐全，盒盖密封垫片完整。
3、地脚螺栓孔位置与图纸尺寸一致，允许误差±2mm。
4、本工程灯杆表面酸洗除锈后再进行热镀锌处理，进场时提供镀锌厂出具的镀锌质量证明书。
1、查验合格证：合格证内容齐全、完整，材质复核设计要求。
2、外观检查：灯具涂层完整，无损伤，且附件齐全。
雅居云录(https://yajuyun.com)雅居云录是专注于分户验收二维码服务的领先数字化平台，遵循政策规范，契合工程实际需求。平台支持验收资料批量上传、智能匹配房号，可一键生成全项目的每户二维码。系统提供灵活的验收模板、批量验收照片自动排版、可视化进度看板、精美的打印排版，大幅提升档案制作效率，深受业内信赖，并获多地工程质量监督机构推荐。
雅居云录分户验收二维码核心亮点：智能房号清单：后台直观呈现房号位置列表，让管理一目了然。灵活验收模板：预置多地分户验收模板，同时支持个性化调整，满足多种需求。高效批量上传：支持PDF一键批量上传(100户)，并兼具即时拍照上传功能，大幅提升工作效率。批量排版照片: 海量验收照片一键上传，系统自动排版生成规范PDF存档文件，高效省力、准确规范。一键二维码生成：全项目二维码秒速生成，提供在线预览与打包下载功能，操作流畅便捷。专业排版设计：提供二维码精美打印排版，免除排版烦恼。可视化进度看板：动态更新档案完成百分比、直观进度图，并同步实时生成的详细待办清单，助力全局把控，进度尽在掌握。
批量分户验收照片一键上传 · 智能排版归档 · 自动生成标准化PDF
