横琴天沐琴台（主体工程）施工总承包工程
安装管线预留预埋工程
（D类）施工方案
编制单位：
编 制 人：
日 期：
目录
| 序号 | 类 别 | 文件名称 | 编 号 |
| 1 | 国家行政文件 | 《中华人民共和国消防法》（2019修正） | 国家主席令第29号 |
| 2 | 《中华人民共和国安全生产法》（2014修正） | 国家主席令第13号 | |
| 3 | 《中华人民共和国环境保护法》（2014修订） | 国家主席令第9号 | |
| 4 | 《民用建筑节能管理规定》（2005） | 建设部令第143号 | |
| 1 | 国家行业规范 | 《电气装置安装工程接地装置施工及验收规范》 | GB 50169-2016 |
| 2 | 《建筑电气工程施工质量验收规范》 | GB 50303-2015 | |
| 3 | 《建筑节能工程施工质量验收标准》 | GB 50411-2019 | |
| 4 | 《建筑物电子信息系统防雷技术规范》 | GB 50343-2012 | |
| 5 | 《建筑物防雷工程施工与质量验收规范》 | GB 50601-2010 | |
| 6 | 《建筑给水排水及采暖工程施工质量验收规范》 | GB 50242-2002 | |
| 7 | 《给水排水管道工程施工及验收规范》 | GB 50268-2008 | |
| 8 | 《通风与空调工程施工质量验收规范》 | GB 50243-2016 | |
| 9 | 《消防给水及消火栓系统技术规范》 | GB 50974-2014 | |
| 10 | 《自动喷水灭火系统施工及验收规范》 | GB 50261-2017 | |
| 11 | 《室外给水设计标准》 | GB 50013-2018 | |
| 12 | 《市政排水管道工程及附属设施》 | 06MS201 | |
| 13 | 《市政给水管道工程及附属设施》 | 07MS101 | |
| 14 | 《建筑排水管道安装-塑料管道》 | 19S406 | |
| 15 | 《防水套管》 | 02S404 | |
| 16 | 合 同 | 天沐琴台施工总承包合同 | / |
| 17 | 设计文件 | 横琴天沐琴台主体工程设计图纸 | / |
| 18 | 图纸会审记录 | / | |
| 19 | 企业技术标准 | 《建筑给水排水及供暖工程施工技术标准》 | ZJQ08-SGJB242-2017 |
| 20 | 《通风与空调工程施工技术标准》 | ZJQ08-SGJB243-2017 | |
| 21 | 《建筑电气工程施工技术标准》 | ZJQ08-SGJB303-2017 | |
| 22 | 《建筑节能工程施工技术标准》 | ZJQ08-SGJB014-2017 | |
| 23 | 施工组织设计 | 横琴天沐琴台施工组织设计 | / |
| 24 | 其他 | / | / |
表2.1 工程建设概况一览表
| 工程名称 | 横琴天沐琴台（主体工程）施工总承包项目 | 工程性质 | 民用建筑 | |
| 建设规模 | 246037.00㎡ | 工程地址 | 珠海横琴新区姗姗桥东侧、濠江路南侧、依依桥西侧、香江路北侧 | |
| 总占地面积 | 68664.7㎡ | 总建筑面积 | 246037.00㎡ | |
| 建设单位 | 珠海大横琴创新发展有限公司 | 项目承包范围 | 一次机电工程(含消防/水/暖/通风/电/燃气/及其对应管线的抗震支架;人防工程(机电范围)；智能化专业和泛光照明(甲方单独招标) | |
| 设计单位 | 上海华都建筑规划设计有限公司
中国市政工程西南设计研究总院 中交水运规划设计院 |
主要分包工程 | 幕墙工程（含擦窗机）、厨房设备采购及安装工程、泛光照明工程、精装修工程（酒店及公共区、LED屏）、
智能化工程、二次机电工程（含水、暖、电、燃气）、园林景观工程（含园建及水电）、标识标志工程、喷泉工程、游艇码头工程（含桩基础工程、平台工程、停机坪工程、机电工程等）。 |
|
| 勘察单位 | 中交水运规划设计院有限公司 | 合同要求 | 质量 | 合格 |
| 监理单位 | 珠海市工程监理有限公司 | 工期 | 本工程总工期为740个日历天（配合管理工作工期约1380天）。具体开工时间以开工令为准。 | |
| 总承包单位 | 中国建筑第八工程局
有限公司 |
安全 | 《广东省房屋市政工程安全生产文明施工示范工地》 | |
| 分包单位 | 北京豫濮伟业建筑安装有限公司
北京时代卓航建筑工程有限公司 |
科技 | 专利：实用新型（授权）50项；发明型（授权）5项；科技研发：公司级2项；工法：国家级1项；中建八局、广东省住建厅4项 | |
| 工程主要功能或用途 | 本项目地上主要功能为办公，会议展览，规划展览馆，酒店，商业，游艇俱乐部等；地下主要功能为商业，会议展览，机动车库，非机动车库，设备用房等。 | |||
1、本工程给排水及采暖专业主要包括生活给水系统、生活热水系统、雨水系统、污废水排水系统、采暖系统。
2、本工程消防专业主要包括室内消火栓系统、自动喷水灭火系统、大空间智能主动型喷水灭火系统、泡沫-水喷淋灭火系统、气体灭火系统、厨房灭火系统。
3、本工程通风与空调专业施工安装包括：通风系统、空调风系统、空调水系统、防排烟系统系统。
4、本工程电气部分主要建设一个20KV环网室、一个20KVA中压开关站及六个变电所，总容量为21000KVA，位于一层，与之配套的供配电系统、照明系统、设施和设备安装、防雷接地系统等，其主电源为从市政沿岛内双双桥引入2路专线20KV电源，配备3台柴油发电机组作为备用电源。建设大物业主消防控制室和酒店消防控制室各1间，联动控制火灾自动报警系统、消防电源监控系统、漏电火灾报警系统等。此外预留设置BA系统接口。电气专业施工安装包括：供配电系统、电力、照明、防雷接地、火灾自动报警及消防联动控制系统、设备监控及能源管理系统等。
5、本工程人防地下室位于天沐琴台项目地下二层，人防设计建筑面积为25196平方米，平时使用功能为汽车库，共拟建1个核五常五级防空专业队队员掩蔽部、1个核五常五级防空专业队装备掩蔽部、12个六常六级二等人员掩蔽所、1个人防区域电站。施工安装包括：战时动力系统、照明系统、战时接地系统、战时通风系统。
预留预埋主要内容及工作事项类型见表2.2-1，表2.2-2。
表2.2-1 出户埋地管道预留预埋概述
| 序号 | 建筑名称 | 预埋概述 |
|---|---|---|
| 1 | 给水、消防 | 室外生活给水管、室外消防给水管：DN≥100采用经外层喷锌和退火工艺的球墨铸铁管；DN<100采用SUS316不锈钢管，埋地方式为直埋，埋至户内接驳点位置。 |
| 2 | 雨水、污水管道 | 管道材质为：排水管专用HDPE排水管，橡胶接口。 |
| 3 | 强电、弱电预埋套管 | 管道材质为焊接钢管，连接方式为焊接，埋地方式为直埋，埋地之前需刷一遍防锈漆、一遍沥青漆，埋至户内接驳点位置。 |
| 序号 | 预留预埋内容 | 主要工作事项 |
|---|---|---|
| 1 | 强电、弱电及消防电系统暗埋线管预留预埋 | 墙、楼板的管线暗埋固定，接线盒的定位安装、固定 |
| 2 | 建筑物防雷、接地预留预埋 | 引下线的制作焊接固定、等电位箱预留 |
| 3 | 电气、给排水、暖通专业套管预埋 | 防水套管、钢套管的定位、安装固定及接地预留。桥架、风管洞口预留 |
| 4 | 混凝土结构预留地台孔、墙孔 | 复核电气、暖通一次结构预留洞位置及尺寸 |
预留预埋工程是机电工程施工起点与基础，对整个建筑的质量起到关键性作用。保障预留预埋的准确性、合理性，对确保下一步施工的质量和效率非常重要。
预留预埋管道工作将随结构专业主体施工阶段配合进行。
珠海市属亚热带湿润气候区，热量丰富，日照时间长，雨量充沛，气候和降雨量随冬、夏季风的转换而变化。冬季无严寒，夏季湿热多雨，台风影响重，暴雨强度大，灾害性天气较多。
年平均气温22.4℃，最冷月在1月，1月平均气温14.3℃，极端最高气温38.7℃，极端最低气温0.2℃。

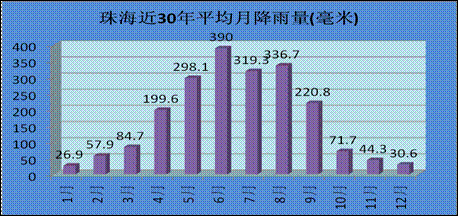

年平均降水量为1933.3mm，雨季在5～9月，其降雨量达1516.1mm，年降水日数日数144.7天，日最大降水量为412.0mm（1964年10月13日）。年平均蒸发量1755.4mm。
常年盛行南东东风（频率为17%）、北北东风（频率为14%），其次为东风（频率为13%）、北东风（频率为11%），随季节和地形不同，风向频率也不同。年平均风速2.6m/s，极端最大风速40m/s。年平均雷暴日数73.9日/年。

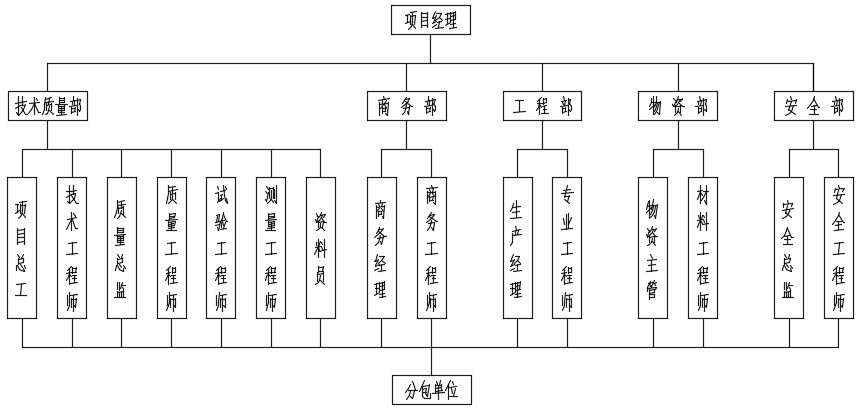

3.1 施工管理及作业人员配备和分工
表3.1-1总承包项目管理人员及职责分工
| 序号 | 管理职务 | 姓名 | 职称（资质） | 职责和权限 |
| 1 | 项目经理 | 强雄雄 | 中级 | 统筹管理机电部分 |
| 2 | 商务经理 | 吕文明 | 工程师 | 合约法务管理 |
| 3 | 水暖工程师 | 李斌 | 工程师 | 负责水暖专业技术、质量及施工管理 |
| 4 | 电气工程师 | 段小勇 | 工程师 | 负责电气专业技术、质量及施工管理 |
| 5 | 材料工程师 | 韦汉宇 | 工程师 | 机电材料及设备招采 |
| 6 | 安全工程师 | 陈晓宇 | 工程师 | 专职安全生产管理人员 |
3.2 项目管理目标
| 项目管理目标 | 目 标 值 |
| 工期目标 | 开工日期：2021.12.05；竣工日期：2023.11.15 |
| 质量目标 | 一次验收合格；创奖要求:广东省省级优质奖，争创鲁班奖 |
| 安全文明目标 | 杜绝发生一般事故等级及以上的伤亡事故且工伤责任事故死亡数量为零；确保达到广东省房屋市政工程安全生产文明施工示范工地。 |
| 绿色施工目标 | 办公区、生活区节水设备（设施）配置率90%；整个施工阶段用水量目标：1.5t/㎡；非传统水源和循环水的再利用量大于30%。 |
| 科技目标 | / |
3.3 各项资源供应方式
1）劳务资源安排
表3.3-1劳务资源安排一览表
| 施工项目
名称 |
分包商
名称 |
资质
要求 |
开始施工
时间 |
建设工期 | 分包
方式 |
分包商
选择方式 |
责任人 |
| 常规水电 | 北京豫濮伟业建筑安装有限公司 | / | 2021.12.05 | 645 | 劳务 | 公开招标 | 吕文明 |
2）工程用大宗物资供应安排
| 物资名称 | 采购单位 | 拟选供应商 | 采购地点 | 要求进场时间 | 责任人 |
| 镀锌钢管 | 项目部 | 招投标 | / | 2022.3.15 | 韦汉宇 |
| JDG管 | 项目部 | 招投标 | / | 2022.5.10 | 韦汉宇 |
| 防水套管 | 项目部 | 招投标 | / | 2022.3.15 | 韦汉宇 |
| 普通套管 | 项目部 | 招投标 | / | 2022.3.15 | 韦汉宇 |
| 镀锌扁铁 | 项目部 | 招投标 | / | 2022.3.15 | 韦汉宇 |
| 圆钢 | 项目部 | 招投标 | / | 2022.3.15 | 韦汉宇 |
| 钢制86接线盒 | 项目部 | 招投标 | / | 2022.3.15 | 韦汉宇 |
| 人防密闭盒 | 项目部 | 招投标 | / | 2022.3.15 | 韦汉宇 |
| 防爆地漏 | 项目部 | 招投标 | / | 2022.3.15 | 韦汉宇 |
3）施工周转工具采购供应安排
| 周转工具名称 | 估计数量 | 提供方式 | 要求进场时间 | 计划出场时间 | 责任人 |
| 砂轮切割机 | 2台 | 分包提供 | 2022.3.10 | 2023.11.30 | 李兴生 |
| 电锤 | 3台 | 分包提供 | 2022.3.10 | 2023.11.30 | 李兴生 |
| 手电钻 | 6台 | 分包提供 | 2022.3.10 | 2023.11.30 | 李兴生 |
| 等离子切割机 | 1台 | 分包提供 | 2022.3.10 | 2023.11.30 | 李兴生 |
| 电焊机 | 6台 | 分包提供 | 2022.3.10 | 2023.11.30 | 李兴生 |
| 台钻 | 2台 | 分包提供 | 2022.3.10 | 2023.11.30 | 李兴生 |
本工程组织施工时,按照平面分区、竖向分层的施工导向进行总体施工流程安排。
1 施工流水段的划分

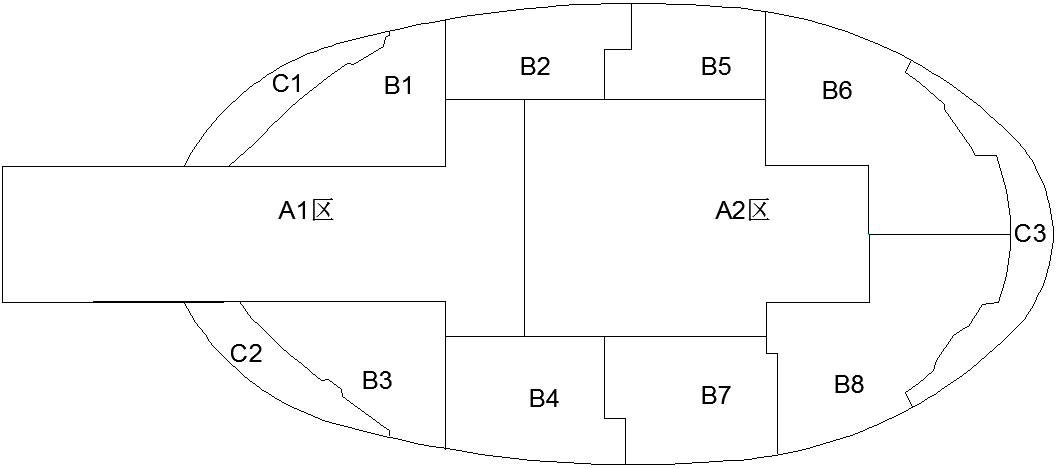

根据设计图纸及工程实际情况，本工程分为13个区间，分别为A1、A2、B1、B2、B3、B4、B5、B6、B7、B8、C1、C2、C3区间（见图4.3.1），建筑平面较大，计划投入多支专业施工班组平行施工，确保工期目标顺利实现。
图3.4.1 施工区间划分
2 施工工艺流程

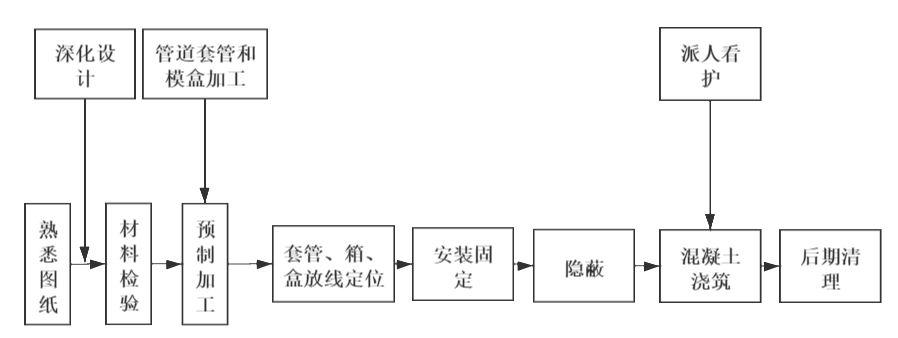

图3.4.2 预留预埋施工工艺流程图
表3.5-1重难点分析及应对措施一览表
| 序号 | 重点和难点 | 具体分析 | 应对措施 | 责任人 |
| 1 | 工人施工技术 | 施工人员较多，水平不一 | 1、对进场的专业管理人员及施工人员进行书面技术交底
2、对进场人员进行安全教育交底，保证施工安全 |
李斌 |
| 2 | 管理与协调 | 施工过程中存在交叉作业的情况 | 1、合理安排施工工序及工艺，确保各专业合理同时进行施工；
2、要求施工管理人员每天上报需要协调处理的问题并及时予以回复 |
李斌 |
| 3 | 管线深化设计 | 管线繁多；施工图未做综合排布，会造成管线交冲突。 | 1、由公司深化设计师对各专业管线进行综合排布
2、对管线复杂的机房由深化设计师进行BIM模型建立，并出具深化图用于指导施工 |
李斌 |
| 4 | 结构预留 | 结构预留成型后后期很难修改 | 1、认真复核设计图纸预留洞、预留套管的规格、尺寸，发现问题及时反馈
2、对到场的预埋件进行验收，不符合要求的及时处理 3、预埋时对预埋件的标高、距离进行复核，发现问题立即整改 |
李斌 |
| 5 | 线管、线盒预留 | 电气线管、线盒预留较多，预留质量影响后期施工质量及施工进度 | 1、对进场的材料进行验收
2、预留的线管、线盒临时固定措施应可靠 3、线管的连接处应连接可靠，不应出现掉落，松动现象 4、线盒与线管应可靠连接，线盒预留后应进行临时封堵，防止浇筑是堵塞 |
李斌 |
| 6 | 防雷接地 | 防雷接地预留的质量影响后期的防雷接地验收，且结构预留的防雷接地无法更改 | 1、对进场的防雷接地材料进行验收
2、结构的防雷接地焊接质量应符合设计及施工规范要求 3、结构的防雷接地不应出现错焊、漏焊等现象 4、严格按照设计和施工验收规范要求进行验收 |
李斌 |
| 7 | 人防区域预留预埋 | 人防区的预留预埋质量影响后期的人防验收，且人防区域不允许后期开洞 | 1、对进场的人防预留材料进行验收
2、对人防区域的预留标高、距离进行复核 3、人防区域的管道焊接质量要符合设计和施工规范的要求 4、对人防区域的预留件数量进行复核，防止遗漏 5、严格按照人防验收标准进行施工质量的验收 |
李斌 |
表3.6-1关键及特殊过程识别一览表
| 序号 | 关键及特殊过程名称 |
| 1 | 预留预埋定位准确 |
| 2 | 线管绑扎间距是否符合要求，是否牢固 |
| 3 | 预埋套管的基准点选择是否合适 |
| 4 | 局部区域内多个套管的安装间距 |
| 5 | 防雷接地的焊接 |
| 6 | 人防预埋套管必须提前预埋、准确定个位，严谨后期开洞 |
| 7 | 防爆地漏不能遗漏，需提前预埋完成 |
| 8 | 密闭测压管需要套丝，两边都要封堵 |
| 9 | 装配式预埋线管提前对图纸进行优化，调整线管路由，减少重合 |
4 施工进度计划
计划2021年12月05日开工，2023年11月15日完工，工期645日历日。根据现场实际情况配合主体施工预留预埋，详见网络进度计划。
表4.1-1 施工进度计划表
| 序号 | 工作内容 | 开始时间 | 结束时间 | 备注 |
| 1 | 地下室底板结构施工 | 2022年2月26日 | 2022年5月20日 | 主体预留预埋 |
| 2 | 负二层结构施工 | 2022年5月21日 | 2022年6月14日 | 主体预留预埋 |
| 3 | 负一层结构施工 | 2022年6月15日 | 2022年7月14日 | 主体预留预埋 |
| 4 | 1~3层结构施工 | 2022年7月15日 | 2022年8月28日 | 主体预留预埋 |
| 5 | 4~6层结构施工 | 2022年8月29日 | 2022年9月27日 | 主体预留预埋 |
| 6 | 7~9层结构施工 | 2022年9月28日 | 2022年11月2日 | 主体预留预埋 |
| 7 | 10~12层结构施工 | 2022年11月3日 | 2022年11月29日 | 主体预留预埋 |
| 8 | 13~16层结构施工 | 2022年11月30日 | 2022年12月26日 | 主体预留预埋 |
5 施工准备与资源配置计划
5.1 施工准备计划
1）技术准备
表5.1-1 技术文件准备计划一览表
| 序号 | 文件名称 | 文件编号 | 配备数量 | 持有人 |
| 1 | 《电气装置安装工程接地装置施工及验收规范》 | GB 50169-2016 | 1 | 李斌 |
| 2 | 《建筑电气工程施工质量验收规范》 | GB 50303-2015 | 1 | 李斌 |
| 3 | 《建筑节能工程施工质量验收标准》 | GB 50411-2019 | 1 | 李斌 |
| 4 | 《建筑物电子信息系统防雷技术规范》 | GB 50343-2012 | 1 | 李斌 |
| 5 | 《建筑物防雷工程施工与质量验收规范》 | GB 50601-2010 | 1 | 李斌 |
| 6 | 《建筑给水排水及采暖工程施工质量验收规范》 | GB 50242-2002 | 1 | 李斌 |
| 7 | 《给水排水管道工程施工及验收规范》 | GB 50268-2008 | 1 | 李斌 |
| 8 | 《通风与空调工程施工质量验收规范》 | GB 50243-2016 | 1 | 李斌 |
| 9 | 《消防给水及消火栓系统技术规范》 | GB 50974-2014 | 1 | 李斌 |
| 10 | 《自动喷水灭火系统施工及验收规范》 | GB 50261-2017 | 1 | 李斌 |
| 11 | 《室外给水设计标准》 | GB 50013-2018 | 1 | 李斌 |
| 12 | 《市政排水管道工程及附属设施》 | 06MS201 | 1 | 李斌 |
| 13 | 《市政给水管道工程及附属设施》 | 07MS101 | 1 | 李斌 |
| 14 | 《建筑排水管道安装-塑料管道》 | 19S406 | 1 | 李斌 |
| 15 | 《防水套管》 | 02S404 | 1 | 李斌 |
表5.1-2 施工方案编制计划表
| 序号 | 施工方案名称 | 编制单位 | 负责人 | 审批 | 完成时间 |
| 1 | 预留预埋施工方案 | 中国建筑第八工程局有限公司 | 强雄雄 | 分公司 | 2022.4 |
表5.1-3 施工试验检验计划表
| 序号 | 工程部位 | 检验项目 | 单位 | 检验频率 | 检验时间 | 责任人 |
| 1 | 基础 | 接地电阻测试 | / | 分区抽取检测 | 2022.6.30 | 李斌 |
| 主体结构 | 接地电阻测试 | / | 分区抽取检测 | 2023.11.15 | 李斌 |
表5.1-4 隐蔽验收计划表
| 序号 | 隐蔽验收部位 | 隐蔽内容 | 责任人 |
| 1 | 强电、弱电入户预埋 | 电缆预埋套管 | 李斌 |
| 2 | 墙体 | 线盒标高、位置 | 李斌 |
| 3 | 墙体 | 套管规格、标高、位置 | 李斌 |
| 4 | 地下室楼板 | 线盒位置、数量 | 李斌 |
| 5 | 塔楼及裙楼楼板 | 复核定制木盒位置、规格 | 李斌 |
2）现场准备
表5.1-6 施工设施准备计划表
| 序号 | 设施名称 | 种类 | 数量
（或面积） |
规模
（或可存储量） |
设施构造 | 完成时间 | 责任人 |
| 1 | 物资仓库 | 生产性设施 | 2个 | 3m*6m | 可周转集装箱 | 2022.05 | 韦汉宇 |
| 2 | 材料堆放场地 | 生产性设施 | 2个 | 15m*15m | 道路通畅，场地平整 | 2022.05 | 韦汉宇 |
| 3 | 加工区 | 生产性设施 | 2个 | 200㎡ | 场地平整，水通电通 | 2022.04 | 韦汉宇 |
5.2 资源配置计划
1）劳动力配置计划
| 序号 | 专业工种 | 劳动量
（工日） |
需要量计划（人数） | 责任人 | |||||||||||
| 2022年 | 2023年 | ||||||||||||||
| 1 | 2 | 3 | 4 | 5~11 | 12 | 1 | 2 | 3 | 4 | 5~11 | 12 | ||||
| 1 | 焊工 | 87 | 0 | 0 | 3 | 5 | 5 | 8 | 8 | 8 | / | / | / | / | 李斌 |
| 2 | 普工 | 180 | 0 | 0 | 15 | 15 | 15 | 15 | 15 | 15 | / | / | / | / | 李斌 |
| 3 | 电工 | 116 | 2 | 2 | 2 | 10 | 10 | 10 | 10 | 10 | / | / | / | / | 李斌 |
2）工程用原材料需要量计划
| 序号 | 材料名称 | 规格 | 需要量 | 需要时间 | 责任人 | |||||||||
| 单位 | 数量 | 2022年 | 2022年 | 2022年 | ||||||||||
| 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | ||||||
| 1 | 镀锌钢管 | 各种 | m | 25000 | 2000 | 3000 | 3000 | 4000 | 4000 | 4000 | 0 | 0 | 0 | 李斌 |
| 2 | JDG管 | 各种 | m | 30000 | 0 | 0 | 0 | 5000 | 5000 | 5000 | 6000 | 5000 | 4000 | 李斌 |
| 3 | 防水套管 | 各种 | 个 | 200 | 0 | 0 | 0 | 0 | 30 | 30 | 40 | 50 | 50 | 李斌 |
| 4 | 普通套管 | 各种 | 个 | 600 | 0 | 0 | 50 | 50 | 50 | 50 | 50 | 30 | 20 | 李斌 |
| 7 | 钢制86接线盒 | 各种 | 个 | 8000 | 500 | 500 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 李斌 |
| 8 | 人防密闭盒 | 各种 | 个 | 600 | 50 | 50 | 100 | 200 | 200 | 100 | 0 | 0 | 0 | 李斌 |
| 9 | 防爆地漏 | DN80 | 个 | 88 | 0 | 0 | 20 | 20 | 20 | 20 | 0 | 0 | 0 | 李斌 |
3）施工机具配置计划
| 序号 | 施工机具名称 | 型号 | 规格 | 电功率（kVA） | 需要量(台) | 使用时间 | 责任人 |
| 1 | 砂轮切割机 | SQC400 | / | / | / | 2022.3 | 李兴生 |
| 2 | 电锤 | / | / | / | / | 2022.3 | 李兴生 |
| 3 | 手电钻 | / | / | / | / | 2022.3 | 李兴生 |
| 4 | 等离子切割机 | / | / | / | / | 2022.3 | 李兴生 |
| 5 | 电焊机 | / | / | / | / | 2022.3 | 李兴生 |
| 6 | 台钻 | / | / | / | / | 2022.3 | 李兴生 |
7）测量设备配置计划
| 序号 | 测量设备名称 | 分类 | 数量 | 使用特征 | 检定周期 | 保管人 |
| 1 | 钢卷尺 | 5m | 12只 | / | 12个月 | 李斌 |
| 2 | 水准仪 | / | 2台 | / | 12个月 | 李斌 |
| 3 | 激光水平仪 | / | 3台 | / | 12个月 | 李斌 |
6 施工方法及工艺要求
表6.1预埋管材质、连接方式、基础形式及试验要求
| 系统名称 | 代号 | 采用管材 | 连接方式 | 基础 | 试验（MPa） | |
| 强电预埋 | / | 埋地、墙柱 | 镀锌钢管 | 丝接 | / | / |
| 弱电预埋 | / | 埋地、墙柱 | 镀锌钢管 | 丝接 | / | / |
| 排水管预埋 | / | 埋地 | 镀锌钢管 | 沟槽 | / | / |

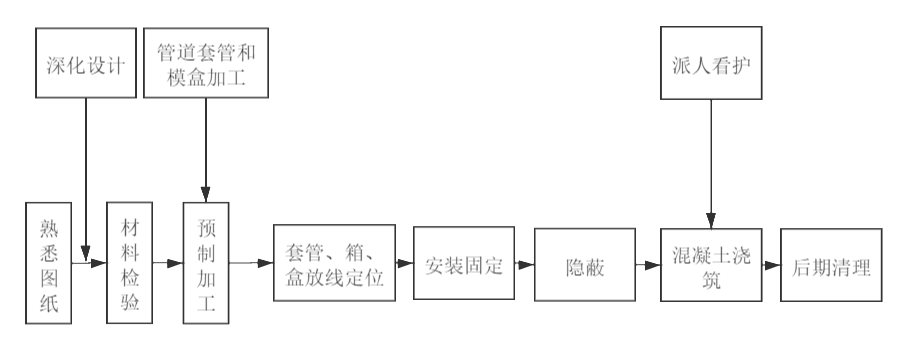

图6.2-1 预留预埋施工流程示意图

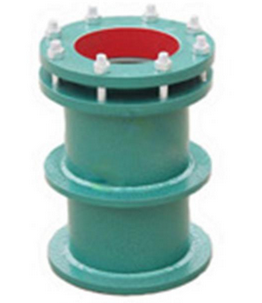

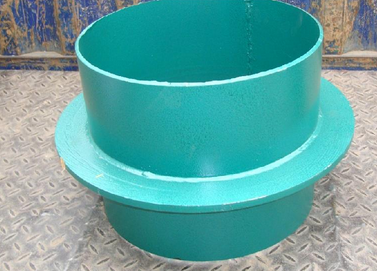

本工程预留预埋的配管主要有焊接钢管、PVC管和JDG三种。套管主要有给排水刚性套管、柔性套管、普通钢套管、人防密闭套管（暖通预留洞、电气套管）、人防密闭套管。
暗配管施工总体原则：施工前，熟悉图纸，同一区域预埋多条线管时，统一布置，避免在同一地点跨越向不同方向敷设；平行排列的预埋线管之间距离确保大于25mm；线管预埋于底筋与面筋之间，其径向环绕于电线管四周任何点上的混凝土不少于15mm。
1、焊接钢管预埋施工
1) 预制接线盒：为提高施工速度，在施工前预加工盒接，在线盒内填满填充物密封。混凝土内暗敷的电线导管，采用具有防水密封结构的管路连接配件，或在连接处涂敷复合脂。

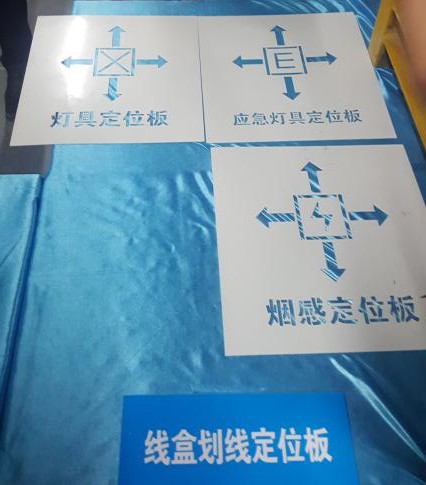

2) 测定盒、箱位置：根据设计图的要求，确定盒、箱和轴线位置，挂线找平、找正，标出盒箱位置。在标注时应分专业用不同颜色油漆在模板上分别标记，照明线盒为白色，消防线盒为大红色，弱电线盒粉红色。
3) 线管加工：用钢锯或砂轮切割机切管，切管长度测量准确，断口处整齐，管口上毛刺处理光滑后，再将管内垃圾清理干净。镀锌钢管采用冷煨方式进行煨制，弯曲处不应有褶皱、凹穴和裂缝现象，严禁在弯曲处采用冲压弯头连接管路，以防穿线时卡阻和损坏导线绝缘层。
4) 线管敷设：线管敷设超过30m时，线管中间加装过路盒。线管敷设需要转弯时，线路不得长于15m且回路不能存在S型弯曲。同一回路弯曲超过两次时，应加装过路(盒)。暗管力求少弯曲，必须弯曲时其弯曲处应安排在管路的端部，弯曲角度大于90°。应急疏散照明及消防回路暗配管保护层厚度不小于30mm，其他线管保护层厚度不小于15mm。
5) 管路接地： 2寸以上用套筒焊实，2寸以下（含2寸）用丝扣连接露出二牙并油漆，用8mm钢筋跨接，焊缝长为跨筋的6倍直径，并将所有的金属体跨成接地网络。焊接钢管与线盒连接，焊管套丝，用锁母固定，线盒与焊管用8mm钢筋跨接。接地做法如图6.3.1.1-1所示。
焊接钢管
8mm钢筋跨接线
双面焊接＞60mm
接线盒
焊接钢管
管箍
8mm钢筋跨接线
双面焊接＞60mm
锁母
图6.3.1.1-1管路接地示意图
6) 导管通过建筑物伸缩缝或沉降缝时，必须在其两侧各埋设接线盒做补偿装置，如图6.1.3-2所示。
| 1
3 9 8 7 5 2 4 |
符号说明：
1-钢管 2-锁母、护口 3-接线盒 4-接线箱连接器 5-可挠金属管 6-接地卡 7-绝缘护套 8-接地线 9-伸缩沉降缝 |
1) 管路连接时，将接头或套管及管子清理干净，在管子接头表面均匀的刷一层胶水后，立即将刷好胶水的管头插入接头内，不要扭转，保持约15秒不动，即可粘牢。
2) 现浇混凝土楼板暗管敷设，应先将入盒接头和入盒锁扣(内锁母)固定在盒孔壁，并堵好盒口，固定好盒位，然后开始敷管；导管固定点间距应≤500mm，在板跨中部位，无上部负筋处，导管外壁上表面距板面上表面的距离应≥1/3板厚度，且不小于30mm。
3) 各种砖隔墙暗导管敷设，应考虑好抹灰层的厚度，使盒、箱口突出部位尽量与抹灰后的墙面平齐；在导管敷设部位两边弹线，用手提切割机割槽后再剔槽，槽洞宽度宜大于导管外径加15mm，槽内的深度不应小于管外径加15mm，连接好管与盒(箱)及导管固定后，应采用强度不小于M10的水泥砂浆把沟槽抹面保护，保护厚度不应小于15mm；当多根导管在墙体内并列敷设时，导管之间应有不少于30mm的间距，使每根导管周围都有水泥砂浆包裹，多跟导管并列敷设还应在导管面上铺设镀锌钢丝网，以防止墙体空鼓及抹灰层开裂。

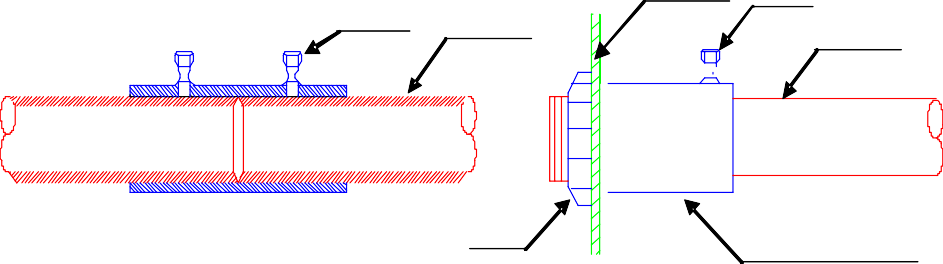

3、JDG 管预埋施工
(1)JDG 管连接方式为紧定式，故可不必单独敷设接地线。
(2)JDG 管管路连接处，两侧连接的管口应平整、光滑、无毛刺、无变形，管材插入套管接头中间，紧贴凹槽处两端，用紧定螺钉定位后，进行旋紧至螺帽脱落；对于 JDG 管的管路连接及管、盒连接，在连接后用胶布将连接处缠裹好，以防堵塞。低压电缆进户穿墙套管、弱电电缆进户穿墙套管如下图6.3.1.1-3及6.3.1.1-4所示：
接线盒 螺钉
螺钉
JDG 管
JDG 管
螺母
套管式管端接头
图6.3.1.1-3 JDG 管连接
图6.3.1.1-4电缆穿墙套管
(3)土建完成砌体墙后，按平面、立面位置划出管线、开关盒、插座盒位置，用机械切割的方法开出管槽、开关盒、插座盒孔洞。管子埋深距离大于 15mm，在转弯终端处100mm 及间距约 1m 处扎钢丝固定。管路长于 15m，弯头 3 只（盒）以上必须穿好铅丝， 电管安装后应用水泥钉及铅丝固定，并用强度等级不小于 M10 水泥沙浆抹面保护。开关盒、插座盒应与成品墙面相平。如图 6.3.1.1-5所示：
图6.3.1.1-5 二次砌体墙体配管
在预埋前按土建给出的水平线，测一标高线，并引至每一开关、插座盒预埋处。 按施工图预制管盒，并封堵开关插座盒； 拆模后清理盒内封堵物，并封堵管口。 有接地标志的灯具或安装高度低于 2.4m 的应可靠接地。螺口灯具的相线必须接在中心触点的端子上。单相三眼插座安装、接线应一致，右边为相线。
（1）关键施工过程使用机具
在断管前做现场测量，与施工图纸做比对，如建筑尺寸无误，才可按图下料。断管及主要施工机具见表 6.3.1.2 -1所示。
表 6.3.1.2-1断管及施工机具表
| 序号 | 图例 | 使用及规格说明 |
| 1 |  |
钢管切割器（适用管径 10～ 40mm）。 |
| 2 |
|
砂轮切割机 400 系列，适用 219mm 以下管道。 |
| 3 | 镀锌钢管套丝机，适用于 DN80mm 以内的管道。 |
管敷设完毕后，在自检合格的基础上，及时通知业主及监理工程师检查验收，并认真填写隐蔽工程验收记录。
(2)电线管及分线盒/出线盒的涂漆要求
电线管及分线盒/出线盒的内外部分须喷上或涂上规定的颜色以作识别。漆油须采用高质量的材料并经建筑师批准才可使用。暗敷的电线管在每 2m 的间距须涂上颜色带，颜色带之宽度不少于 50mm。电线管及分线盒涂漆颜色标记见表6.3.1.2-2
表 6.3.1.2-2 电线管及分线盒涂漆颜色标记
| 专业分项 | 颜色 |
| 电气 | 黄色 |
| 电话 | 橙色 |
| 电视 | 橙色 |
| 消防 | 红色 |
| 空调 | 绿色 |
| 给排水 | 蓝色 |
（3）线盒预留预埋图纸实体化标识法
1、工艺流程：
线盒定位→线盒定位板喷涂标识→接线盒安装固定→导管安装→三检制复核
2、控制要点：
1)对各系统管路走向等进行深化设计，确定各系统线盒的准确位置。
2)使用线盒划线定位板和自喷漆在模板上标识出线盒的位置和管路走向。
3)使用墨线弹出线盒间的管路轨迹。
4)班组长、专业工程师对线盒位置及管路走向进行复核。
(4)实施效果：
标识清晰、准确、美观。如图6.3.1.2-3:
图 6.3.1.2-3 线盒预留预埋图纸实体化标识法
(5)穿筋线盒施工
1)工艺流程：
墙板钢筋绑扎完成→测定标高控制线→穿筋盒定位→穿筋盒绑扎固定
2)控制要点：
①选用与穿筋盒穿筋孔洞大小的钢筋作固定用。
②穿筋盒安装完，应绑扎固定牢固。
③穿筋盒标高定位应符合图纸要求。
④选用钢筋规格与穿筋孔洞大小适配，钢筋应平直，严禁使用弯曲变形钢筋。
3)实施效果：
有效控制线盒标高及电气底盒与墙板边之间的距离，节约后期线盒修复产生的费用。适用于 PVC 线盒无法焊接固定。见下图6.3.1.2-4所示:
图 6.3.1.2-4 穿筋线盒施工图
机电专业在配合主体预留预埋前进行深化设计，审核各专业安装图纸是否符合现场作业条件，有无尺寸标注遗漏。对于图纸上没有详细标注的地方，查找有关技术资料，做到参数明确，并结合土建图纸，对各专业的管线进行综合布置以确定每个预留洞、预埋件的标高、平面位置、尺寸，并将预留洞口绘制在图纸上，重点标注预留预埋的定位尺寸进而形成预留预埋图。
预留预埋施工流程如图6.2.2-1所示。
图6.3.2.2-1 预留预埋施工流程示意
1.技术准备
（1）预埋件以图纸和有关技术资料为依据，绘制出加工大样图，并进一步核定尺寸、位置，作详细标注。
（2）预留预埋图经设计、业主及监理公司批复后作为留孔留洞的主要施工依据。
（3）对施工班组进行技术交底，具体地说明施工内容、方法及作业要点。
（1）依照施工内容和计划对各种材料进行备料。
（2）各预埋件提前加工制作完毕，并报建设及监理单位按中间验收程序检验合格。
（3）电焊机、切割机等施工所需机具性能良好。
（1）完成对进场作业的人员安全教育培训并合格。
（2）焊工等特种作业人员须持有操作证并通过考核。
（3）确定专人对预留、预埋的施工进行复查，对检查结果形成记录。
预留预埋施工前已完成准备工作。施工过程中确保三查制度（预留预埋件安装完成还未浇筑混凝土前的通查，浇筑混凝土过程中的巡查和拆除模板后的复查）的严格执行，杜绝预埋件和套管等的遗漏、堵塞和移位等现象发生。
预留预埋的定位采用轴线坐标定位的方法：坐标的原点根据预埋件所在的位置进行选择，安装在楼板上的预埋件一般选取临近的柱子的中心或者靠近预埋件的柱子角点作为坐标原点，而安装在受力墙上预埋件的坐标原点一般选择两面墙的交汇点或者柱子的中心点，对所选择的柱子和墙所在的定位轴线要标识清楚。X轴表示所选原点的左后方向，Y轴表示所选原点的前后方向，Z轴表示预埋件的高度方向。轴线方向的数值均没有正负之分，其坐标值表示套管、孔洞的形心相对原点的位置。
在土建楼板模板或墙体钢筋铺设完毕后，根据预留预埋图现场测量定位，选择适当大小的套管或模盒做模具，进行可靠的固定留孔，必要时对钢筋加强。在浇筑混凝土时，应有专人看护。待混凝土初凝达到能上人条件时，将套管或木盒取出；墙体预留孔洞则在拆模后取出木方。
本工程套管类型分为：刚性防水套管、柔性防水套管、一般填料套管、刚性密闭套管、防水及一般套管的制作安装。
管道穿越有防水、有防火要求的墙体时，按要求设置刚性防水套管；管道穿越结构外墙时，按要求设置柔性防水套管；无特殊要求的墙体时，按要求设置一般填料套管。
根据机电管线图纸，由专业工程师对刚性防水套管、柔性防水套管、一般填料套管进行逐层、逐部位数量统计，同时根据结构墙体的厚度确定预埋套管的长度，详细列出各种类型套管清单。
依据套管清单采用成品刚性防水套管、柔性防水套管、一般填料套管，焊接钢管管径、壁厚、套管翼环的厚度、高度等尺寸按照图集的要求，焊接后立刻将焊缝上的焊渣、氧化物清除，做到焊缝饱满、圆滑，无夹渣、气孔等，考虑到工程中一般填料套管的数量比较大，可以分层、分批次制作以满足现场施工。
严格按标准图集加工制作防水套管，套管长度按结构施工图尺寸确定，埋在墙、楼板内的套管内刷两遍防锈漆，套管内部采用湿碎锯末进行填充，以防止浇筑混凝土时混凝土浆造成套管堵塞，柔性防水套管两端采用薄钢板盲板焊接封堵，以防止套管封堵不到位造成后期雨季时室外聚集雨水经由此套管流入。
所用到的套管大样图如表6.3.2.3-1中所示
| 套管安装位置 | 套管安装示意图 | 符号说明 | 备注 |
|---|---|---|---|
| 穿水池壁及内墙（柔性防水管A 型） | 1-钢管 2-法兰套管
3-密封圈 4-法兰压盖 5-螺柱 6-螺母 7-法兰 8-密封膏嵌缝 9-迎水面 |
与结构钢筋绑扎固定，一次浇注在墙体内；密封圈、密封膏、防护涂料采用无毒材料 | |
| 穿地下室建筑外墙（柔防水管B 型）筑外墙（柔防水管B 型） | 1-钢管 2-法兰套管
3-密封圈 4-法兰压盖 5-螺柱 6-螺母 7-法兰 8-密封膏嵌缝 9-建筑外墙 10-内侧 |
与结构钢筋绑扎固定，一次浇注在墙体内；密封圈、密封膏、防护涂料采用无毒材料 | |
| 穿防水要求墙体（刚性防水套管） | 1-管道
2-钢套管 3-翼环 4-挡圈 5-石棉水泥 6-油麻 |
与结构钢筋绑扎固定，一次浇注在墙体内 | |
| 穿建筑内隔墙 | 1-镀锌钢管
2-钢套管 3-密封填料 4-隔墙 5-装饰盖板 |
剪力墙处与结构钢筋绑扎固定，一次浇注在墙体内。砌体墙配合墙体施工或使用机械开洞后用水泥砂浆固定 | |
| 穿有防水要求楼板 | 1-钢管
2-钢套管 3-翼环 4-挡圈 5-石棉水泥 6-油麻 |
与结构钢筋绑扎固定，一次浇注在楼板内 | |
| 穿无防水要求的楼板 | 1-镀锌钢管
2-钢套管 3-密封填料 4-楼板 |
套管中部架设钢筋于楼板上，套管下部水泥砂浆吊模固定 |
工程常见几种套管现场安装见表6.3.2.3-2所示。
| 刚性防水套管 | 刚性防水套管安装 |
 |
 |
| 柔性防水套管 | 柔性防水套管安装 |
 |
 |
以刚性防水套管为例，说明安装过程如表6.3.2.3-3所示。
| 序号 | 步骤 | 图示 | 说明 |
|---|---|---|---|
| 1 | 套管制作 |  |
套管尺寸按设计要求选用，套管比穿管管径大两号，两端平齐，除掉毛刺，管身除锈，管内壁防腐。防水套管止水翼环双面焊接，焊缝应均匀饱满，无气孔、焊穿、咬边现象。 |
| 2 | 安装 |  |
套管加工完成后，报监理工程师检验，合格方可继续安装。安装时对照施工图定位，放入套管，调整水平，点焊固定。 |
| 3 | 加固 |  |
复核套管安装无误后，用Ф12 螺纹钢焊接支撑进行加固。并将套管两端封堵严密。 |
| 4 | 封模、浇注 |  |
浇注时，应有专人进行看护，防止浇砼导致套管倾斜、移位。 |
1) 防水套管的安装位置应避开沉降缝、伸缩缝或两个较近距离的构筑物，必要时由结构工程师复核确认；
2) 拆模后对套管进行复测，特殊需标注套管的大小、作用及编号，方便后续施工。室外墙套管在管道安装前，应焊接钢板作封堵，防止室外泥沙雨水等进入室内。
地下车库设置排风兼排烟系统及送补风系统，采用镀锌铁皮风管。风管穿墙需结构预留风管预留洞。
(1)根据空调风管的规格大小，调整好预留空洞的大小，宽大于300mm的空洞上部要求加上过梁并在空洞内加固，以保证预留空调不会塌陷。
(2)为保证预留套管的防水性能，统一要求预留钢套管做成刚性防水套管。
(1)测量放线：根据设计要求，分段对预埋套管、预留孔洞进行测量放线，测量放线应执行测量“三级”复核制。对板的预埋套管、预留孔洞应在土模或基础垫层、模板上用红油漆标出预埋套管、预留孔洞的位置或预留孔洞形状、大小。安装标高均应符合土建标高线，等土建标高确定之后，在进行安装施工。
(2)加工控制：预留孔洞模型应按设计大小、形状进行加工制作。其精度应符合设计要求。预埋套管应按规范规定的材质、大小、形状进行加工制作。并严格按测量放线位置正确安装，保证焊接牢固，支撑稳固，不变形和不位移。孔洞的填料均采用塑料带包裹湿锯末，以便验收后便与清理。在浇注混凝土过程中派专人配合校对，看管模具、埋件、以免移位，如有移位，及时改正。
(3)检查验收：预留孔洞模型安装、预埋套管安装完成后，由总工程师、质检、工序技术人员组织检查验收，重点检查预埋位置、数量、尺寸、规格是否符合设计要求。自检合格后，报请驻地监理工程师检查验收，并办理签证手续，签认后，方能进行下道工序施工。
(4)成品保护：验收过的预留孔洞、预留管道等成品，要采取有效的保护措施。有条件施工的及时施工，没有条件施工的应派专人看护。
(1)预埋套管的施工
1)预埋套管的施工程序为：施工准备 → 预制加工套管 → 测定套管位置 → 固定套管 → 套管封堵 → 浇筑看护及修正→清理
①熟悉图纸，了解设计意图，掌握施工工艺，方法。
②材料的规格型号，材质必须符合规范及设计要求。
(3)预制套管：
1)选择相应管材的焊接钢管，内刷防锈漆3道，外焊接钢止水圈一道。钢止水环圈为3mm厚的扁钢或钢板。这样可有效防止漏水。
2)根据图纸和优化设计方案，对套管位置进行准确定位，用记号笔画出套管的位置。复查套管的位置合理性、准确性，并重新根据实际安装尺寸对照各专业孔洞看有无冲突。
3)用铁钉和钢丝将套管固定在模板和钢筋上。要求不能移位。
4)用木渣填满套管内部,压实,并用胶带等将套管上部口密封,防止混凝土浇筑时杂物掉进套管.
5)做完上述工作，等待混凝土浇筑。混凝土浇筑时派专人看护。特别在套管周围浇筑时要防止套管位移，防止密封破损。如果产生位移和破损要及时调整回原位。不至于混凝土凝固后无法修正。
6)等混凝土初凝后，即去清理套管周围多余的混凝土，查看清理密封，进行复核。
(1)预留孔洞施工工艺流程：
预埋套管的施工程序为：施工准备 → 加工模具（预制过梁）→ 测定孔洞位置 → 模具固定 → 浇筑看护及修正→ 清理修正
(2)施工准备
①熟悉图纸，了解设计意图，掌握施工工艺，方法。
②根据孔洞处土建结构的做法选择是模具做法还是过梁做法。 大的孔洞请土建配合制作。
加工模具（预制过梁）：根据土建做法，有2种工艺。一种是土建是砖墙结构，小于300mm的预留洞直接砖砌留洞，大于300mm预留洞的上部必须加过梁，防止坍塌。第二种为混凝土结构，小于250mm的预留洞安装自制模具，内部加固，大于250mm的预留洞模具由土建制作，安装提出要求，积极配合土建。如图6.3.3.2-1所示。
图6.3.3.2-1 预留预埋施工流程示意
(3)测定孔洞位置：根据优化后的预留图纸，确定预留孔洞位置。砖墙上的孔洞要和土建砌砖同时进行，土建砌砖进行到孔洞位置时提醒预留和加过梁。混凝土孔洞的在模板制安时及时将模具安装，上边大于300mm的混凝土孔洞提醒土建制作模具并安装，安装给土建画出孔洞的具体位置。
(4)预留砖洞等墙体砌完后要及时复核，及时调整。混凝土洞在混凝土浇筑时要排专人看护，防止移位、坍塌、破损。
(5)混凝土洞拆模后，进行孔洞的清理。复核孔洞的位置，及时调整。
本工程人防等级为核六常六，穿过人防结构给水引入管，排水出户管、通气管、供油管、消防给水管，在其穿墙和楼板处应预埋防护密闭套管；给水管，压力排水管的密闭穿墙短管，采用壁厚大于3mm的热镀锌钢管，密闭翼环应采用10mm的钢板制作，钢板要平整，其翼高宜为30－50mm，密闭翼环与密闭穿墙短管的结合部位其焊缝区要求饱满、均匀、严密。
密闭穿墙短管两端的固定法兰做法与密闭翼环做法相同，密闭穿墙短管两端固定法兰外侧要与墙面在同一平面上；密闭翼环应位于墙体厚度的中间，并应与周围结构钢筋焊牢，密闭穿墙短管的轴线应与所在墙面垂直。见下图6.3.4.2-1：
图6.3.4.2-1
当风管穿越密闭隔墙时，必须预埋带有翼环的密闭穿墙短管。
密闭穿墙短管应采用3mm的钢板焊接制作，密闭翼环采用厚度大于5mm的钢板制作，翼高宜为50mm，安装防爆阀门的穿墙短管应采用热镀锌钢管，焊接均匀、饱满、严密；密闭翼环应位于墙体厚度的中间，并与周围结构钢筋焊牢，密闭穿墙短管的轴线应与所在墙面垂直，管端应平整；密闭穿墙短管两端与墙平。见图6.3.5.2-1。
A型密闭短管做法示意图
B型密闭短管做法示意图
图6.3.5.2-1
通风工程预埋的重点部位主要有两处：人防密闭套管及楼梯间正压送风口预留孔洞，人防密闭套管的准确尺寸应按照人防密闭阀的法兰接口尺寸来加工，而不能按照图纸的尺寸，否则将来与密闭阀连接时会不一致。正压送风口（多叶排烟口）预留时应与土建提前核对图纸，如图纸未注明应在执行机构的一边洞口增加250mm。
本工程人防等级为核六常六，穿墙密闭套管及密闭肋做法依据结构图纸确定剪力墙或梁的厚度，参照人防图集07FD02第20~23页制作安装。施工工艺及验收同给排水人防套管预留预埋。
1 技术准备：
充分熟悉相关图纸及设计要求； 根据图纸要求准备相应施工图集等技术资料； 编制技术交底，材料品种规格要求：
1)镀锌钢材(角钢、钢管、扁钢圆钢等)；
2)铜材(铜管、铜排等)；
3）辅材(电焊条、铜焊条、氧气、乙炔、沥青漆等)。
2 质量要求： 镀锌钢材应根据设计要求选用冷镀锌或热镀锌材料，材料应有材质检验证明及产品出厂合格证。
3 避雷引下线暗敷设：
1)将引下线的下端与接地体焊接好，或与接地卡子连接好。随着建筑物的逐步增高, 将引下线埋设于建筑物内至屋顶为止。如需接头则需进行焊接，焊接后应敲掉药皮并刷防锈漆(现浇混凝土除外)，并请有关人员进行隐检验收，做好记录。
2)利用主筋(直径不小于 16mm)作引下线时，应按设计要求找出全部主筋位置，用油漆作好标记，设计无要求时应于距室外地面 0.5m 处焊好测试点，随钢筋逐层串联焊接至顶层； 焊接出一定长度的引下线，搭接长度不小于 lOOmm，做完后请有关人员进行隐检，做好隐检记录。
3)引下线如为扁钢，可放在平板上用手锤调直；如为圆钢最好选用直条，如为盘条则需将圆钢放开，用倒链等进行冷拉直,将调直的引下线搬运到安装地点。
4)自建筑物上方向下逐点固定，直至安装断接卡子处，如需接头或焊接断接卡子， 则应进行焊接，焊好后清除药皮，局部调直并刷防锈漆。
5)将引下线地面上 2m 段套上保护管，卡接固定并刷红白油漆。
6)用镀锌螺栓将断接卡子与接地体连接牢固。
4 变配电室接地干线敷设
1)如果为砖墙(或加气混凝土墙、空心砖墙)，则应根据设计要求，确定坐标轴线位置，然后随砌墙将事先预制好的 50mm×50mm 方木样板放入墙内，待墙砌好后将方木样板剔出，将支持架放入孔中，同时撒水淋湿孔洞，再用水泥砂浆将支持件埋牢，待凝固后使用。如果在现浇混凝土上固定支架，先根据图纸要求弹线定位，钻孔，支持架做燕尾埋入孔中，找平、找正，用水泥砂浆进行固定。
2)支持件埋设完毕后，可敷设接地干线。将接地干线沿墙吊起，在支持件一端用卡子将扁钢固定，经过隔墙时穿跨预留孔，接地干线连接处应焊接牢固。末端预留或连接应符合设计要求。 于接地干线外表面刷黄绿相间油漆标识。 材料的质量符合设计要求。
3)暗敷在建筑物抹灰层内的引下线应有卡钉分段固定；明敷的引下线应乎直、无急弯，与支架焊接处，油漆防腐且无遗漏。
4)变压器室、高低压开关柜室内的接地干线应有不少于 2 处与接地装置引出干线连接。
5)当利用金属构件、金属管道做接地线时，应在构件或管道与接地干线间焊接金属跨接线。
6)明敷避雷引下线及室内接地干线的支持件间距应均匀，水平直线部分 0.5～1.5m； 垂直直线部分 1.5～3m；弯曲部分 0.3～0.5m。
7)接地线在穿越墙壁、楼板和地坪处应加套钢管或其他坚固的保护套管，钢套管应与接地线做电气连通。
8）变配电室内明敷接地干线应符合下列规定，便于检查，敷设位置不妨碍设备的拆卸与检修。
表6.4-1 验收计划表
| 序号 | 施工区域 | 施工内容 | 检查内容 |
| 1 | 地下二层底板 | 预留预埋及防雷接地 | 消防电梯基坑排水管预埋及防雷接地等 |
| 2 | 地下一层结构 | 预留预埋及防雷接地 | 镀锌线管、线盒、套管、防雷接地等 |
| 3 | 地上结构部分 | 预留预埋及防雷接地 | 镀锌线管、线盒、套管、防雷接地等 |
验收标准如下表7.1-1
| 项目 | 允许偏差（mm） | 检查方法 | ||
| 线管 | 砌体墙面线管暗埋、开槽 | 槽深度 | dn+10 | 直尺检查 |
| 槽宽度 | dn+60 | |||
| 砼结构内线管暗敷出梁、楼面偏差 | ≤30 | 隐蔽前敷设时，对照图纸确定好梁下或楼面上墙砌筑的位置，直尺检查 | ||
| 同一室内的底盒标高差 | ≤10 | 直尺检查 | ||
| 并列插座开关面板高度差 | ≤0.5 | 直尺检查 | ||
| 套管 | 底板预埋定位 | ≤10 | 直尺检查 | |
验收程序如下表7.2-1
表7.2-1 验收程序表
| 序号 | 内容 | 责任人/部门 | 完成时间 | 相关要求（资料准备） |
| 1 | 分包隐蔽报验 | 工程部
技术部 质量部 |
1、工程部组织三检（自检、互检、专检）
2、技术部组织技术复核 |
1、班组自检记录
2、班组互检记录 3、专检记录（检验批）、质量整改通知单 4、技术复核记录，技术复核整改通知单 |
| 2 | 工序交接检 | 工程部
质量部 |
及时 | 1、工序交接检查记录表
2、工作面移交记录表 |
| 3 | 工程检验批及隐蔽报检 | 质量部 | 项目部验收合格后报监理进行验收 | 同时上报技术资料，检验批（质量部编制）、隐蔽验收记录（工程部）、材料复试报告等等 |
| 4 | 监理单位对各工序验收 | 工程部、质量部、监理单位 | 各工序检验批及隐蔽报验完成后 | 监理对检验批及隐蔽签字并返回项目部 |
| 5 | 建设单位进行验收 | 业主、监理、总包单位 | 工程完成并验收通过 | / |
验收主要内容
1、套管数量、型号及定位是否符合设计要求；
2、线管及线盒定位是否符合设计及规范要求。
表7.4-1 验收人员
| 序号 | 单位名称 | 参与人 | 岗位 |
| 1 | 中建八局第一建设有限公司 | 强雄雄 | 项目经理 |
| 2 | 李斌 | 专业工程师 | |
| 3 | 段小勇 | 专业工程师 | |
| 4 | 珠海市工程监理有限公司 | 任红艳 | 总 监 |
| 5 | 余俊 | 监理工程师 |
表8.1-1资源利用管理目标
| 序号 | 单位工程名称 | 绿色施工总目标 | 责任人 | |
| 1 | 横琴天沐琴台主体工程 | 能源消耗指标 | 施工废弃物回收利用率达到50% | 强雄雄、李斌 |
| 2 | 用水量指标 | 施工中非传统水源和循环水的再利用量大于30% | 强雄雄、李斌 | |
| 3 | 材料损耗率 | 材料损耗率比定额损耗率降低30% | 强雄雄、李斌 | |
| 4 | 其他指标 | 临时设施占地面积有效利用率大于90% | 强雄雄、李斌 | |
表8.1-2项目管理机构图
资源利用管理组织机构表
| 序号 | 管理职务 | 姓名 | 职称（资质） |
| 1 | 机电部经理 | 强雄雄 | 中级 |
| 2 | 机电部商务经理 | 吕文明 | 工程师 |
| 3 | 水暖工程师 | 李斌 | 工程师 |
| 4 | 电气工程师 | 段小勇 | 工程师 |
| 5 | 材料工程师 | 韦汉宇 | 工程师 |
| 6 | 安全工程师 | 陈晓宇 | 工程师 |
资源利用管理职责分工表
表8.1.5资源利用管理制度表
| 序号 | 制度名称 | 制度内容要点 | 责任部门 |
| 1 | 节材与材料资源利用制度 | 材料运输及定额损耗率降低35% | 物资部 |
| 2 | 节水与水资源利用制度 | 循环利用中水、施工现场张贴节水标识 | 安全部 |
| 3 | 节能与能源利用制度 | 随手关空调、随手关灯等 | 机电部 |
| 4 | 节地与土地资源利用制度 | 布置安装加工厂，综合考虑场内运输 | 机电部 |
表8.1-6资源节约及利用计划及保证措施表
| 序号 | 资源名称 | 节约及利用措施 |
| 1 | 节能措施 | 1、对现场人员进行节电教育。
2、施工现场机械设备管理应满足下列要求： 1)施工机械设备应建立按时保养、保修、检验制度。 2)施工机械宜选用高效节能电动机。 3)220V/380V单相用电设备接入220V/380V三项系统时，宜使三相平衡。 4)合理安排工序，提高各种机械的使用率和满载率。 5)优先使用国家、行业推荐的节能、高效、环保的施工设备和机具，如选用变频技术的节能施工设备等。 |
| 2 | 节地措施 | 1、平面布置合理、紧凑，在满足环境、职业健康与安全及文明施工要求的前提下尽可能减少废弃地和死角。施工总平面布置科学、合理，充分利用原有构筑物、道路、管线为施工服务。
2、施工现场仓库、加工厂、作业棚、材料堆场等布置应尽量靠近已有交通线路或即将修建的正式或临时交通线路，缩短运输距离。 3、临时办公和生活用房采用经济、美观、占地面积小、对周边地貌环境影响较小，且适合于施工平面布置动态调整的多层轻钢活动板房板房。生活区与生产区分开布置。施工现场的临时设施建设禁止使用粘土砖。 4、施工现场道路按照永久道路和临时道路相结合的原则布置。施工现场内形成环形通路，减少道路占用土地。 5、临时设施布置应注意远近结合，努力减少和避免大量临时建筑拆迁和场地搬迁。该最大限度的减少对原有土地生态环境的影响。 |
| 3 | 节水措施 | 1、对现场人员进行节水教育。
2、实行用水计量管理，严格控制施工阶段的用水量。施工用水必须装设水表，生活区与施工区分别计量。及时收集施工现场的用水资料，建立用水节水统计台帐，并进行分析、对比，提高节水率。 3、在签订分包合同时，将节水定额指标纳入合同条款，进行计量考核。 4、施工现场供水管网应根据用水量设计布置，管径合理、管路简捷，采取有效措施减少管网和用水器具的渗漏、滴漏。 |
| 4 | 节材措施 | 1、根据施工进度、库存情况等合理安排材料的采购、进场时间和批次，减少库存。优化钢构件下料方案，钢结构制作前应对下料单及样品进行复核，无误后方可批量下料。
2、现场材料堆放有序。储存环境适宜，措施得当，保管制度健全，责任落实。 3、料运输工具适宜，装卸方法得当，防止损坏和遗洒。根据现场平面布置情况就近卸载，避免和减少二次搬运。 4、采取技术和管理措施提高胎架、脚手架等的周转次数。 5、优化安装工程的预留、预埋、管线路径等方案。 |
表8.2-1环境管理目标一览表
| 序号 | 单位工程名称 | 环境目标 | 责任人 |
| 1 | 横琴天沐琴台主体工程 | 节省办公用纸、降低废纸排放 | 强雄雄 |
| 2 | 横琴天沐琴台主体工程 | 节省用电量 | 李斌 |
| 3 | 横琴天沐琴台主体工程 | 低碳通勤 | 李斌 |
8.2.2.1项目组织架构图
8.2.3.1环境组织架构表
| 序号 | 管理职务 | 姓名 | 职称（资质） |
| 1 | 机电部经理 | 强雄雄 | 中级 |
| 2 | 机电部商务经理 | 吕文明 | 工程师 |
| 3 | 水暖工程师 | 李斌 | 工程师 |
| 4 | 电气工程师 | 段小勇 | 工程师 |
| 5 | 材料工程师 | 韦汉宇 | 工程师 |
| 6 | 安全工程师 | 陈晓宇 | 工程师 |
环境管理职责分工表
| 序号 | 管理职务 | 姓名 | 职称（资质） | 职责和权限 |
| 1 | 机电部经理 | 强雄雄 | 中级 | 统筹机电安装区域环境管理 |
| 2 | 机电部商务经理 | 吕文明 | 工程师 | 负责机电安装及生活区环境管理 |
| 3 | 水暖工程师 | 李斌 | 工程师 | 负责机电安装及生活区环境管理 |
| 4 | 电气工程师 | 段小勇 | 工程师 | 负责机电安装及生活区环境管理 |
| 5 | 材料工程师 | 韦汉宇 | 工程师 | 负责机电安装及生活区环境管理 |
| 6 | 安全工程师 | 陈晓宇 | 工程师 | 负责机电安装及生活区环境管理 |
辨识重大环境因素表
| 序号 | 工序/工作活动 | 环境因素 | 环境影响 | 评价方法 |
| 1 | 焊接 | / | 粉尘污染 | 实地观察 |
| 2 | 土方开挖及运输 | / | 灰尘污染 | 实地观察 |
环境保护资源配置计划表
| 序号 | 环境保护用资源名称 | 数量 | 使用特征 | 保管人 |
| 1 | 围挡喷淋降尘 | 1600个 | 喷淋洒水降灰 | 工程部 |
| 2 | 炮雾机 | 4台 | 出图坡道减低扬尘 | 工程部 |
| 3 | 未使用土地采取覆盖措施 | 3000m2 | 覆盖未使用草地 | 工程部 |
项目部将按照ISO14001标准和企业环境管理体系程序文件要求，制定并实施相应的环保制度和措施，最大限度地减少污染，降低自然资源消耗，营造环保、节能、绿色建筑。
施工环境保证措施
| 序号 | 环境因素 | 保证措施 | 措施类别 | 责任人 |
| 1 | 扬尘污染 | 采用炮雾机及围挡喷淋洒水降尘 | 临施设施 | 安全部 |
| 2 | 噪音污染 | 夜间施工控制声音分贝低于55dB | 技术措施 | 工程部 |
施工进度控制表
| 项目名称 | 控制点项目名称 | 开工时间 | 竣工时间 |
| 1 | 地下室底板结构施工 | 2022年2月26日 | 2022年5月20日 |
| 2 | 负二层结构施工 | 2022年5月21日 | 2022年6月14日 |
| 3 | 负一层结构施工 | 2022年6月15日 | 2022年7月14日 |
| 4 | 1~3层结构施工 | 2022年7月15日 | 2022年8月28日 |
| 5 | 4~6层结构施工 | 2022年8月29日 | 2022年9月27日 |
| 6 | 7~9层结构施工 | 2022年9月28日 | 2022年11月2日 |
| 7 | 10~12层结构施工 | 2022年11月3日 | 2022年11月29日 |
| 8 | 13~16层结构施工 | 2022年11月30日 | 2022年12月26日 |
| 序号 | 管理职务 | 姓名 | 职称（资质） | 职责 |
| 1 | 机电部经理 | 强雄雄 | 中级 | 统筹管理机电部分 |
| 2 | 机电部商务经理 | 吕文明 | 工程师 | 合约法务管理 |
| 3 | 水暖工程师 | 李斌 | 工程师 | 负责水暖专业技术、质量及施工管理 |
| 4 | 电气工程师 | 段小勇 | 工程师 | 负责电气专业技术、质量及施工管理 |
| 5 | 材料工程师 | 韦汉宇 | 工程师 | 机电部分材料及设备招采 |
| 6 | 安全工程师 | 陈晓宇 | 工程师 | 专职安全生产管理人员 |
施工进度管理职责分工表
确保工期的组织措施表
| 序号 | 措施类别 | 措施内容 | 责任人 |
| 1 | 组织措施 | 建立健全现场工期管理的组织机构，建立以项目经理为组长的工期控制小组。根据“施工总计划”、“月度施工计划”、“周施工计划”进行安排工作并进行考核；出现工期滞后现象及时组织相关人员进行分析并提出相应的纠偏措施等。 | 强雄雄 |
| 2 | 技术措施 | 坚持“技术指导施工”的方针，积极为现场施工提供技术支持。根据纠偏措施制定相应的技术保证措施。 | 李斌 |
| 3 | 管理措施 | 通过日例会和生产例会协调 | 段小勇 |
| 4 | 经济措施 | 建立建全“进度奖罚制度”并严格落实。 | 吕文明 |
| 5 | 进度纠偏措施 | 每天举行各单位分包协调会，落实当日进度完成情况，如出现进度滞后，则安排晚上加班完成。如确需增加人员，则对相应分包单位下发联系函，要求增加人员。 | 强雄雄 |
1、工程施工质量目标
| 序号 | 分部工程 | 分项工程名称 | 质量等级 |
|---|---|---|---|
| 1 | 建筑给水排水工程 | 水暖套管预留预埋 | 合格率100％ |
| 2 | 电气工程 | 强电、弱电线管预埋 | 合格率100％ |
| 3 | 通风工程 | 通风洞预留 | 合格率100％ |
2 、项目质量管理的组织机构并明确职责
| 序号 | 部门 | 职责内容 |
| 1 | 项目经理 | 是项目质量的第一责任人，负责组织工程质量策划和施工组织设计大纲的编制，制定工程质量实施总目标。参与工程质量策划，组织项目质量计划的编制，并指导工程质量管理部工作。制定质量计划和阶段质量实施目标，并对阶段目标的实施情况定期监督、检查和总结；负责定期组织质量讲评、质量总结，以及与业主和业主代表、监理进行有关质量工作的沟通和汇报。 |
| 2 | 项目总工 | 根据工程质量策划和质量计划，组织专项施工方案、工艺标准、操作规程编制，提出质量保证措施。负责工程施工规范、规程和标准管理。对深化设计图纸、施工方案、工艺标准确定并及时下发，指导工程的施工生产；对工程技术资料进行收集管理，确保施工资料与工程进度同步。组织各深化设计组对施工图分专业进行深化设计，保证各专业协调吻合，从而保障整体工程的施工质量。 |
| 3 | 生产经理 | 编制专项质量检验计划、过程控制计划、质量预控措施等，对工程质量进行控制；组织检查各工序施工质量，组织重要部位的预检和隐蔽工程检查；组织分部工程的质量核定及单位工程的质量评定；针对不合格品发出“不合格品报告”或“质量问题整改通知”，并监督检查其落实。向业主(监理)报送月度技术质量总结。 |
| 4 | 物资工程师 | 严格按物资采购程序进行采购，确保物资采购质量；组织对工程物资的验证，确保使用合格产品；采购资料及验证记录的收集、整理。 |
| 5 | 机电工程师 | 对机电工程施工进行安排部署，保证按工程总控计划实现工期目标；实施工程过程质量监控，严格执行《质量手册》和项目质量计划，按照规范、标准对施工过程进行严格检验与控制，确保工程实体质量优良；工程成品保护管理，做到职责到人，保护措施到位；对施工进行具体的安排部署，保证各专业工程质量目标的实现。负责各专业分包、独立施工单位、供应商之间的施工协调和配合工作 |
3、确定质量控制点
表8.4-3质量控制点一览表
| 控制阶段 | 控制环节 | 控制要点 | 控制人 | 参与控制人 | 主要控制内容 |
| 施工准备
阶段 |
导管进场 | 材料验收 | 段小勇 | 强雄雄、李斌 | 数量 |
| 钢材进场 | 材料验收 | 段小勇 | 强雄雄、李斌 | 管材厚度 | |
| 套管预留预埋 | 位置、标高 | 段小勇 | 强雄雄、李斌 | 进行电气定位布置管线优化 | |
| 施工阶段 | 导管敷设 | 质量检查 | 段小勇 | 强雄雄、李斌 | 定位和固定 |
| 防雷接地焊接 | 质量检查 | 段小勇 | 强雄雄、李斌 | 质量检查 | |
| 检查验收
阶段 |
接地扁铁 | 焊接质量及接触面 | 段小勇 | 强雄雄、李斌 | 检查验收 |
4、现场质量管理制度
表8.4-4现场质量管理制度一览表
| 序号 | 制度名称 | 制 度 内 容 |
|---|---|---|
| 1 | 项目质量管理零容忍 | 对套管、线管、线盒的预留预埋做底线控制要求 |
| 2 | 严格落实技术先行制度 | 任何施工内容之前需做好技术交底工作，保证任何施工人员必须进行交底 |
| 3 | 做好样板引路制度 | 施工之前做好样板，待各方验收合格后方可进行下一步大面积施工 |
| 4 | 技术复核制度 | 预留过程中对现场的预留位置进行复核验收 |
5 质量保证措施
8.5 安全管理计划及保证措施
| 序号 | 分部分项工程名称 | 安全目标 | 责任人 |
| 1 | 预留预埋工程 | 零死亡、零重伤 | 陈晓宇 |
| 2 | 预留预埋工程 | 按照公司“零容忍”隐患管理办法，有效开展“零容忍”治理活动 | 陈晓宇 |
| 3 | 预留预埋工程 | 一般火灾事故为0 | 陈晓宇 |
| 4 | 预留预埋工程 | 性质较为严重和社会影响较大的事故为0 | 陈晓宇 |
| 5 | 预留预埋工程 | 职业病发病率为0 | 陈晓宇 |
| 6 | 预留预埋工程 | 环境职业健康安全投诉处理完成率100% | 陈晓宇 |
1、现场职业健康安全管理组织机构
2、现场职业健康安全管理职责分工
| 序号 | 岗位名称 | 职责和权限 | |
| 1 | 领导层 | 项目经理 | 预留预埋施工安全生产第一责任人，对施工过程的安全施工负全面领导责任 |
| 2 | 生产经理 | 对预留预埋施工的安全生产、文明施工负直接责任，协助项目经理贯彻落实各项安全文明施工规章制度 | |
| 3 | 项目总工 | 对预留预埋施工安全负技术责任，严格执行施工安全技术规程、规范、标准，会同项目安全总监主持制定预留预埋施工的安全技术措施 | |
| 4 | 安全总监 | 组织编制预留预埋施工安全生产制度，审核安全防护方案，负责安全生产的计划和落实工作，宣贯有关安全生产、文明施工的各项规章制度并监督、检查执行情况 | |
| 5 | 管理层 | 工程部 | 负责预留预埋工程的安全生产、文明施工，负责监督安全施工规章制度和操作规程的落实，对分包队伍的安全生产情况监督检查、督促整改 |
| 6 | |||
| 7 | 物资部 | 负责购置预留预埋安全文明施工所需的物资材料、设备及安全防护用品 | |
| 8 | 商务部 | 考察专业分包单位的安全生产体系，在合同文件中对相关方提出安全施工方面的要求 | |
| 9 | 安全部 | 掌握现场施工人员的基本信息，建立施工人员档案，特别是特种作业人员的健康情况，定期进行检查并提出处理意见 | |
| 10 | 执行层 | 分包单位负责人 | 接受总承包单位对安全生产、文明施工的督促、检查和统一管理。分包单位负责人对本分包人员在作业中的安全负责，认真执行安全操作规程及安全技术交底要求 |
| 序号 | 工序/工作活动 | 危险源 | 可能导致的事故 | 受伤害人员 |
| 1 | 套管安装/管道焊接 | 焊机 | 火星飞溅，容易引起火灾 | 施工人员 |
| 2 | 墙体预留预埋 | 高处作业 | 高坠 | 施工人员 |
| 序号 | 职业健康安全资源名称 | 数量 | 使用特征 | 保管人 |
| 1 | 安全帽 | 25 | 头部防护 | 韦汉宇 |
| 2 | 安全带 | 25 | 高处作业防护 | 韦汉宇 |
| 3 | 绝缘电阻仪 | 1 | 漏电防护 | 韦汉宇 |
| 4 | 接地电阻仪 | 1 | 漏电防护 | 韦汉宇 |
| 5 | 绝缘手套 | 25 | 漏电防护 | 韦汉宇 |
| 6 | 电工绝缘鞋 | 25 | 漏电防护 | 韦汉宇 |
| 7 | 防护鞋 | 25 | 脚部防护 | 韦汉宇 |
| 序号 | 名 称 | 类别 | 编制人 | 完成时间 | 审批或论证 |
| 1 | 《预留预埋施工方案》 | D类 | 李斌 | 2022-04-16 | / |
| 序号 | 制度名称 | 主要内容 |
| 1 | 安全生产责任制度 | 明确各级人员的安全责任，各级职能部门、人员在各自的工作范围内，对实现安全生产要求负责，做到安全生产工作责任横向到边、纵向到底，层层负责，一环不漏 |
| 2 | 安全专项方案编制、审查制度 | 根据建设部《危险性较大分部分项工程安全专项方案编制及专家论证审查办法》及总承包技术管理规定，编写相关安全施工方案，并报相应部门审查、论证、审批，从技术上保障生产安全 |
| 3 | 安全专项资金保障制度 | 总承包方和各分包方都要提取专款，用于落实劳动保护用品资金、安全教育培训专项资金以及保证安全生产的技术措施所需资金 |
| 4 | 安全教育培训制度 | 凡进入施工现场的作业人员，必须先接受入场安全教育，只有具备相应的安全知识，掌握相应的安全技能，经考核合格后方可上岗作业 |
| 5 | 特种作业持证上岗制度 | 特种作业人员必须具有良好的安全操作技能，持有相应工种的操作证，经查验后方可上岗，并在施工过程中随时携带备查 |
| 6 | 安全技术交底制度 | 根据安全技术方案要求和现场实际情况，各级管理人员需逐级进行书面交底，最终向作业工人交代清楚作业流程、注意事项、可能存在的危险等事宜。 |
| 7 | 班前安全活动制度 | 每日安排值班人员监督班组长对各班组作业人员进行班前安全教育，对于上一日安全方面存在的问题进行总结，对本日的安全重点做必要的讲解 |
| 8 | 定期检查与隐患整改制度 | 项目经理每周组织一次安全文明施工大检查，由项目领导带队，各部门、各分包单位参与检查，对检查发现的问题进行通报，签发书面整改通知单责成责任单位和责任人整改，并按期复查 |
| 9 | 机械设备安装验收制度 | 切割机、压槽机、电焊机、气割瓶等机械设备安装实行验收制，未经验收不得投入使用 |
| 10 | 安全生产奖罚与事故报告制度 | 对施工过程中安全工作做得好的分包单位、作业班组、个人进行奖励，对不遵守安全生产规章制度、不落实安全措施方案的分包单位、作业班组及个人进行处罚，以督促整改，并对事故按程序及时进行报告 |
| 11 | 重要过程旁站制度 | 对于危险性大、工序特殊的生产过程，必须有管理人员现场指挥，出现问题及时处理 |
| 12 | 危急情况停工制度 | 一旦出现危及人员生命、财产安全的险情，要立即停工，待查明情况、排除险兆后方可复工 |
| 13 | 应急演练制度 | 项目不定期组织项目部相关人员(技术负责人、各专业工程师、安全总监、安全工程师等)和作业人员参加应急演练，安全部门保存记录，最后由项目经理组织评价演练结果，并保持持续改进。 |
1、安全用电措施
1）严格执行《施工现场临时用电安全技术规程》要求，采用TN-S配电系统，实行三级配电二级保护，确保“一机、一箱、一闸、一漏”。
2）临时用电按有关规定编制施工方案，并建立现场线路、设施定期检查制度。现场电源采用TN-S系统，现场电线、电缆按规范架设，不得有直接绕钢管乱拖、乱接等现象。施工现场使用的机械电器设备必须绝缘良好，并有可靠的安全接地或接零，严禁没有经过培训或不懂机电设备的人操作机电设备。
3）配电箱和开关箱要有门有锁并能防雨雪侵入，配电系统采取分级配电，动力与照明线路要分开设置并有标记，做到一机一闸一保险。配电箱统一编号，箱内开关电器标明用途。
4）加强夜间施工照明管理，确保施工部位的规定照明。职工宿舍照明全部使用36V低压电。电焊机单独设开关，外壳做保护接地或接零。一次线长度小于5米，二次线长度小于30m，两侧接线应压接牢固，并安装可靠防护罩。不得使用金属管道、脚手架、结构钢筋作回路地线。焊把线应无破损，绝缘良好。电焊机设置地点应防潮、防雨、防砸。
1）制定逐级岗位防火责任制。项目设立义务消防组织，定期组织培训和演练，坚持安全检查及时消除火险隐患，下班后关好门窗，切断电源。
2）临时建筑搭建满足防火间距要求，不占用消防通道。搭建临时易燃物品库房、办公室、住宿用房等时应使用非燃烧材料。
3）配备足够的消防器材，每周进行一次维护和保养，消防器材不得挪做它用。
4）电工、电气焊工等特种岗位人员应经消防专业知识培训合格后持证上岗，严禁无证操作和违章作业。电气焊作业必须开具动火证，作业前，特别是高空作业应对周围和下方的可燃材料进行清理，作业现场应配备消防水、灭火器、接火斗等灭火器材并有专人监护。
5）施工现场严禁吸烟，设立禁烟标志，并建立动火审批制度。
6）施工现场使用易燃易爆化学危险物品时，由专人保管和领取，用后及时归库。
7）施工现场的可燃杂物每天进行清理。
1）所有进入施工现场的人员，都必须戴好安全帽及安全带、穿好反光背心。无安全帽、安全带、反光背心者，禁止进入施工现场。
2）易产生飞溅物的场所，机具设备要有严密的隔离防护，机具设备、手持电动工具的旋转部位，要装设防护罩，以免发生飞溅物伤人。
3）多层作业、交叉作业、管井道等处作业时，在作业的上方，必须设有安全防护设施或者采取隔离措施，防止坠落物品伤人。登高作业使用的电（气）焊工具和照明，手持电动工具应绑扎牢固，避免滑落伤人。
4）任何场所施工作业都必须将材料、物品置放整齐且安全可靠，不易倾覆。高处作业时工具用毕应随手放入工具袋内。不准采用抛掷的方法传递物品或工具。
5）不得将材料、物品、工具等放在有坠落危险的地方，如预留孔洞、各类井道边缘和设备设施的临边处。安全平台堆放材料、设备、其他物品不允许超过设计负荷，要做好工完场清工作，尤其高处作业完成或下班时要及时清理工作面上未固定的物品和固体废弃物。防止坠物伤人。
6）预埋作业要密切观察头顶上方和周围，不准在起吊物下作业或停留，做到“不伤害自己，不伤害他人，不被他人伤害”。
7）施工作业中的脚手架、操作平台、栏杆应符合要求，架体下拆除方必须设立安全警戒线。
1）高处作业施工前，项目部应为高处作业人员提供安全的作业环境，如做好“四口”防护等。
2）危险性较大的分部分项工程施工时，周围必须设置警示区，有明显的危险标志或警示标志，有专人看护，严禁行人通过。
3）高处作业人员必须配备必要的合格劳动防护用品。
4）高处作业时，由专业工程师、安全工程师进行监督检查，内容包括：
①作业人员是否正确使用劳保用品；是否违章作业；作业场所是否存在其它不安全因素。
②施工过程中，如发生异常情况，应立即停止施工，并马上通知项目部值班人员，待有关人员制定出可行方案继续施工。
③移动式操作平台应规范进行设计，作业面满铺脚手板，四周按临边作业要求设防护栏杆，并设置登高爬梯。
④梯子不得缺档，不得垫高，横档间距以30cm为宜，梯子底部绑防滑垫；人字梯两梯夹角60°为宜，两梯间要拉牢。
1）防止食物中毒保证措施
食堂建筑、食堂卫生必须符合有关卫生要求。厨师必须有卫生防疫部门颁发的体检合格证，生熟识应分别存放，食堂炊事人员穿白色制服，食堂卫生定期检查等。
施工现场作业人员应喝符合卫生要求的白开水。项目部在生活区设置2部热水器，由物业管理公司每日进行检查。
2）防止有毒有害物质泄漏保证措施
施工现场所使用的危险化学品应统一管理。如：氧气、乙炔、油漆、防水涂料等存放到危险品仓库里，仓库周围应通风干燥，避免暴晒。
在运输有毒有害固体废物时，采取适当的预防措施，防止发生火灾、爆炸或泄漏事故及时对环境造成污染。
3）密闭空间防毒措施
地下室侧壁防水施工前应先对作业环境进行检查，施工过程中应有通风措施并安排专人看护。
1）严格执行公司及珠海市关于扬尘治理7个100%的相关要求。
2）项目部办公区和工人生活区全部进行场地硬化，避免车辆进出时造成尘土飞扬的情况。
3）由于施工场地比较狭小，材料运送会相对比较频繁，要定时清洗车辆进出的通道，减少扬尘污染。
4）对进场的泥沙材料，采用塑料薄膜进行覆盖，防止大风天气下尘土飞扬。
1）防洪应对措施
建立实施收听本地广播气象预报制度，各分包单位指定专人负责，并每天公布。
维护好现有运输道路，沿路旁设置排水明沟，有组织的进行排水，以保证暴雨来临时雨水排泄畅通无阻，雨后不陷不滑，不存水。
建立健全防洪、防汛领导组织机构，随时准备抗击洪水。项目部成立防汛领导小组，各分包单位也成立防洪涝领导小组，报项目部备案。现场成立抗洪抢险机动队，平时做好组织训练工作，一旦发生洪涝灾害，能够及时出击抗洪抢险。
做好抗洪抢险物资的储备，至少准备300条以上的编织袋，平时现场砂的储备不少于200立方米，并准备足够的锹、镐、木杉杆、锤、彩条布等其他防洪物资。由于现场情况特殊，暴雨过后极有可能积水，因此现场配备足够的潜水泵、清水泵，暴雨洪水来临时能及时排除积水。
2）台风应对措施
珠海市台风活动频繁，汛期降水量基本正常，前汛期（4至6月）多局地性强对流及强降水天气，降水比常年略偏少1至2成；后汛期（7至9月）局地强雷暴天气时有发生，降水量较多，主要的降水来自于热带辐合带及热带气旋降水。为了最大限度地减少台风造成的损失，确保不发生群死群伤的灾害事故，项目部将按照珠海市相关要求，扎实落实好“防”、“避”、“救”等防台风措施。
3）防雷措施
在本工程施工中，防雷的重点是防范塔吊顶部直击雷。在施工中塔吊均单独设置避雷装置，利用驾驶舱顶部金属塔尖作为接闪器，利用塔身架体标准节作为防雷引下线，防雷接地体采用40*4mm镀锌扁钢与塔吊基座地脚螺栓连接，完成后对每个塔吊进行接地电阻测试，确保接地电阻不大于4欧姆，埋于地下的焊接处做防腐防锈处理。
为确保工施工机具的工安全使用，机械设备进场前安装面部识别系统及塔吊安全监控系统，项目部将严格执行《建筑机械使用安全技术规程》的规定，强化日常安全管理和维护。
1）职工生活区建在避风、向阳、静僻处，与施工区保持一定的距离，为职工营造一个较清洁的生活环境。
2）在生活区、办公区室内设空调及取暖设施，以便于夏季防暑降温及冬季取暖。生活区设立足够数量的卫生设施，保持职工宿舍区内的卫生。室内外卫生经常清扫，保持地面干净，日常用品摆放整齐，注意室内通风良好，保持空气清新，有条件时在室外种植花草，美化环境。生活区内设置有取暖设施的公共洗澡间，洗澡间内设置冷热水管，保证职工在工作后能洗澡以保持个人的清洁卫生。
1 成品保护管理目标
表8.6-1成品保护管理目标一览表
| 序号 | 成品保护项目 | 保护目标 | 责任人 | 协管部门 | 监管部门 |
| 1 | 防雷接地 | 防雷接地、等电位焊接时，应注意对土建钢筋的成品保护，不允许随意在结构钢筋上点焊，如有钢筋碍事的应及时与项目部沟通解决措施，不允许随意切割结构钢筋，避免对结构安全造成影响。 | 李斌 | 机电部 | 质量部 |
| 2 | 预留套管 | 将套管牢固固定在模板上，浇筑混凝土时应有专人看护，手提套管在混凝土未达到强度前不允许上人拆除。 | 李斌 | 机电部 | 质量部 |
| 3 | 线管预留预埋 | 1）水电专业应与土建专业密切配合，注意不要踩坏钢筋，管路应固定牢固，敷设完后应注意成品保护，严禁在线管上行走，浇灌混凝土时，应派人看护，以防止管路移位或受机械损伤，在支模和拆模时，应注意保护管路不要移位、砸扁或踩坏等现象出现。遇有管路损坏时， 应及时修复。
2）预埋线盒及线管管口应做好封堵，防止异物进入，一次结构预埋的线盒在疏通清理完成后，在盒内重新刷防锈漆一遍，再使用铁质盖板封堵。 |
李斌 | 机电部 | 质量部 |
2 成品和设备保护的组织机构与职责
表8.6-2成品和设备保护的组织机构与职责一览表
| 序号 | 管理职务 | 姓名 | 职称（资质） | 职责和权限 |
| 1 | 项目经理 | 强雄雄 | 工程师 | 项目经理为成品保护领导小组的总负责人 |
| 2 | 商务经理 | 吕文明 | 工程师 | 负责制定成品保护资金计划的落实 |
| 3 | 专业工程师 | 李斌 | 工程师 | 负责成品保护计划的具体实施 |
| 4 | 专业工程师 | 段小勇 | 工程师 | 负责成品保护计划的具体实施 |
| 5 | 物资工程师 | 韦汉宇 | 助理工程师 | 对进场的原材料、构配件、半成品进行保护 |
3 成品和设备保护的管理制度
表8.6-3成品和设备保护的管理制度一览表
| 序号 | 制度名称 | 制度内容要点 | 责任部门 |
| 1 | 施工进度计划统筹安排与现场协调制度 | 1）本制度将从进度计划编审到计划调整，以及计划完成的考核，特别是交叉作业时的协调等方面进行规范。
2）深入了解工程施工工序并在需要时根据实际情况进行调整，事先制定好成品保护措施，避免或减少后续工序造成前一工序成品的损伤和污染。一旦发生成品的损伤或污染，要及时采取有效措施处理，保证施工进度和质量。 |
机电部 |
| 2 | 工序交接检查制度 | 1）本制度将使各分包的交叉作业或流水施工做到先交接后施工，使前后工序的质量和成品保护责任界定清楚，便于成品损害时的责任追究。
2）分包在某区域完成任务后，须向总包书面提出作业面移交申请，批准后办理作业面移交手续。 |
质量部 |
| 3 | 成品和设备保护措施执行状况的过程记录制度 | 坚持谁施工谁负责的原则，各分包或作业队应及时如实记录在相应施工时段的产品保护情况。 | 机电部 |
| 4 | 成品和设备保护巡查制度 | 1）每天对各类成品进行检查,发现有异常情况立即进行处理, 不能及时处理的马上上报项目经理部, 研究制订切实可行的弥补措施。
2）总包将按事先策划的时间间隔，组织各分包在进行安全、文明施工等方面巡查的同时，也要把成品保护方面的情况同时一并纳入。 |
机电部 |
| 5 | 成品损坏登记 | 成品造成损坏，成品保护责任单位应立即到总包进行登记。分包需提供责任人，总包确认后，由分包自行协商解决或由总包取证裁决，责任方须无条件接受。未提供责任人的，责任自负。 | 机电部 |
| 6 | 成品和设备损害的追查、补偿、处罚制度 | 对任何成品或者设备损害事件，总包将预以调查处置，由失误造成的损害照价补偿，对故意破坏将加重处罚，甚至移交当地政府司法部门追究肇事者的责任。 | 机电部 |
| 7 | 成品和设备保护举报与奖罚制度 | 项目现场将设置举报电话和举报箱。对于署名举报者能够及时真实举报的一经查实将给予一定的经济奖励。 | 机电部 |
| 8 | 主要设备物资进场的验收或代管交接制度 | 总包将对业主或其他指定分包，以及自身采购的设备、物资实行进场验收和代管手续办理制度。 | 物资部 |
| 9 | 成品保护的培训教育制度 | 总包将对全部进场的施工人员或视察人员进行相关培训教育工作。定期对管理和操作人员进行成品半成品保护教育。增强员工成品保护意识，自觉保护成品。 | 机电部 |
4 成品和设备保护措施
表8.6-4 成品和设备保护措施一览表
| 成品名称 | 成品伤害 | 保护方法 | 保护时间 | 保护要点 |
| 套管 | 被混凝土堵塞 | 使用管帽封堵 | 混凝土浇筑前 | 对套管管口封堵，使管帽和套管口固定牢固 |
| 线管、线盒 | 被损坏灌入混凝土 | 线管使用套筒封堵线盒塞海绵 | 混凝土浇筑前 | 线盒内密实填充木屑 |
9 应急预案
成立由项目经理/执行经理为组长的应急领导小组，由现场应急抢险保障组、医疗救治组、交通指挥保障组、治安保卫保障组、通讯信息保障组、物资装备保障组等组成。应急指挥构架见图8.1.1-1。
图9.1.1-1 应急指挥构架图
应急指挥机构各级负责人的联系方式见下表：
表9.1.1-1 应急指挥机构通讯录
| 序号 | 抢险小组 | 职务 | 姓名 | 电话号码 |
|---|---|---|---|---|
| 1 | 组长 | 项目执行经理 | 周浩 | 15222332411 |
| 2 | 副组长 | 机电项目经理 | 强雄雄 | 18600200306 |
| 3 | 副组长 | 生产经理 | 李云杰 | 18565582230 |
| 4 | 应急抢险保障组组长 | 责任工程师 | 杨永俊 | 16626416226 |
| 5 | 医疗救援保障组组长 | 安全总监 | 杨智旭 | 13244649973 |
| 6 | 交通指挥保障组组长 | 商务经理 | 曹乐 | 17665113756 |
| 7 | 治安保卫保障组组长 | 安全工程师 | 杨健 | 13580943571 |
| 8 | 通讯信息保障组组长 | 办公室主任 | 于鹏 | 15320080604 |
| 9 | 物资装备保障组组长 | 物资工程师 | 张昌良 | 17719895142 |
（1）总指挥、组长职责
事故处理最高责任人，负责全面工作，人员、资源配置、应急队伍的调动；
授权副组长主持整个工程的预防、处理、上报工作，并积极支持配合；
负责审批应急救援预案；批准本预案的启动与终止；
负责预案在本工程的有效运行及在预案运行过程中的内外协调，并改善其运行环境，确保预案的实现，防止事故的发生；
（2）副组长职责
协助组长进行应急抢险后方指挥；
负责应急救援预案的交底和执行；
协调各救援小组的进场与救援工作；
负责处理事故所需的器材、设施的购买、检修等；
防止事态扩大，及时如实汇报；
负责事故的调查分析，及时采取措施，防止同类事故的再次发生；
组织抢险人员参加项目部组织的培训。
（3）通讯信息保障组职责
组长：办公室主任；组员：资料员。
接到事故报告，紧急通知各相关部门，及时向上级部门汇报事态情况，第一时间查明并分析出危险源及等级；
通知各小组成员即刻进入紧急抢险状态，保证现场内外部的联系沟通。
负责平时通讯联络装备的维护。
（4）应急抢险保障组职责
组长：责任工程师；组员：所有专业工程师。义务抢险组：物业10人。
采取紧急措施，尽一切可能抢救伤员及被困人员，防止事故进一步扩大：
实施抢险抢修的应急方案和措施，并不断加以改进：
寻找受伤者并将其转移到安全地带：
在事故有可能扩大进行抢险抢修或救援时，高度注意避免意外伤害：
抢险抢修或救援结束后，直接报告最高管理着并对结果进行复查和评估。
（5）医疗救援保障组职责
组长：安全总监；组员：安全工程师。
负责在120救护车到来之前对伤员进行基本救助；
全力协助急救医务人员进行救护工作；
对在现场中受烧伤、跌伤、割伤等受伤伤员进行基本包扎等维护处理；
对于食物中毒者进行力所能及的解毒处理，并等待医务人员救援。
（6）物资装备保障组职责
组长：物资工程师；组员：材料工程师。
负责施工现场事故、灾害发生时的紧急物资供应及保障；
负责紧急救援物资的征集及人员的餐饮、后勤供应；
负责借调应急救援所需的交通工具、器材和通信设备；
保证事故发生时重要资料的提供。如为指挥小组提供消防档案；
发生火灾威胁到重要物品时，负责重要物品的保护与转移。
（7）交通指挥保障组职责
组长：商务经理；组员：商务工程师。
负者指挥协调现场车辆，为救援车辆与应急车辆提供通畅的道路。
发生火灾事故或燃气泄漏事故及恶性抢劫、爆炸恐吓或其它突发事件、自然灾害事故而危害施工现场的安全时，进行对现场人员的紧急疏散；
随时向组长报告疏散情况；
疏散着火建筑附近的汽车、设备及材料等；
必要时协助其它组工作。
（8）治安保卫保障组职责
组长：质量总监；组员：质量工程师。义务治安保卫组：物业10人。
负责现场的安全保卫，支援其他抢救组的工作，保护现场；
负责和处理事故现场可能发生的意外事件；
如发生燃气泄漏事故或大型火灾事故或其它大型灾害事故，负责用警戒线进行警戒区域的划分，并控制无关人员入内，疏导车辆进出；
协助警方封锁现场；
对火灾发生时需要跳楼或其它从高层逃离地面方式的人选择的跳楼或逃离的地面区域进行警戒维护，协助消防部门放置好救生垫等设施。
表9.2-1事故类型与危害程度分析表
| 序号 | 事故类型 | 危害程度 | 可能发生的区域 | 可能发生的时间 | 可能引发的衍生事故 | 事故出现的征兆 |
| 1 | 触电事故 | 中等 | 钢筋加工厂、集水坑抽水泵、照明设备附近、生活区 | 全天 | 火灾、爆炸事故 | 设备、电箱跳闸 |
| 2 | 机械伤害事故 | 中等 | 土方开挖区域、机械行走路线 | 施工期间 | 无 | 机械违规施工 |
| 3 | 火灾爆炸事故 | 较大 | 防尘网堆场、模板木方堆场、危险品仓库、生活区 | 全天 | 触电事故 | 起烟、闻到烧焦气味 |
| 4 | 高处坠落事故 | 中等 | 基坑边坡 | 施工期间 | 无 | 作业人员在未安装临边防护的区域作业 |
| 5 | 倒塌倾覆事故 | 较大 | 基坑支护 | 全天 | 触电事故 | 基坑支护出现较大形变、环场道路出现裂缝等 |
| 6 | 大型构件搬运事故 | 较大 | 钢筋加工厂、吊车施工区域 | 施工期间 | 无 | 吊运重量较大的物件时 |
| 7 | 恶劣天气事故 | 较大 | 施工场地 | 全天 | 火灾、爆炸事故；倒塌倾覆事故；触电事故 | 河水水位上涨过快、风速忽然增大、天气忽然变暗 |
| 8 | 疫病 | 较大 | 生活区、办公区 | 疫病时期 | 无 | 多人出现同一症状的疾病 |
图8-3.1应急事故发生处理流程图
（1）信息报告与通知
1）应急指挥办公室设立值班室，保证值班人员 24 小时值班。值班室悬挂应急组织通信联系人及电话等。
2）突发安全事故发生时，事故现场有关人员立即迅速报告应急指挥机构（应急指挥办公室）。
3）应急指挥办公室值班人员接警后，立即将警情报告应急救援组长、副组长；特别重大事故，同时按规定，向上级主管单位报告。
（2）信息上报
1） 事故发生后，指挥部应立即上报主管部门。
2）信息上报内容包括：单位发生事故概况；事故发生时间、部位以及事故现场情况；事故的简要经过；事故已经造成的伤亡人数（包括下落不明的人数）和初步统计的直接经 济损失；已经采取的措施等。
3）根据事故性质，应急指挥中心按照国家规定的程序和时限，及时向政府有关部门报告。
（3）信息传递
事故第一现场人呼救现场专业工程师现场应急救援小组、值班项目领导 快报应急响应救援小组成员到场向上级（业主、公司及市主管部门）报告。
总报警电话：110、119、120
为确保触电事件发生后，能迅速有效地开展抢救工作，最大限度地降低员工及相关方生命安全风险，特定本触电应急准备与响应预案。
事故处理程序：
1、当触电事故发生后，事故发现第一人应立即大声呼救，报告责任人；
2、项目管理人员获得求救信息并确认触电事故发生后，应：①立即采用绝缘材料等器材使触电人员脱离带电体；②立即向当地医疗卫生（120）、电力部门电话报告；③立即向公司上报事故的初步原因、范围、估计后果；④组织项目职工自我救护队伍进行施救；⑤保护事故现场。
3、指挥部接到电话报告后，指挥部即指令现场指挥部、抢救联络组、治安组在第一时间赶赴现场，了解和掌握事故情况，开展抢救和维护现场秩序，保护事故现场。
4、当事人被送入医院接受抢救后，指挥部即指令善后组到达事故现场：a.做好与当事人家属的接洽善后处理工作；b.按职能归口做好与当地有关部门的沟通，汇报工作。
1、现场围堰修复后标高为+3.3m，天沐河水位：施工期常水位0.00~+1.00，施工期间东侧水位+2.76m（10%洪水水位），50年一遇洪水水位+3.52m。
2、施工期间安排人员每日监测天沐河水位，当水位到达+1.5m标高时进入水位预警状态。
3、水位预警状态期间，安排人员24小时不间断监测天沐河水位情。如水位不停上涨则监测人员立即通知项目经理、项目安全总监。若水位下降至1.5m则取消水位预警。
4、如遇水位超过+1.5m时，项目广播全场不间断预警。项目全体管理人员、施工人员、建设方、监理方在接到通知后全部撤离施工现场，监测人员转移至河岸进行监测，同时做好现场断电准备，并通知相关单位调整水闸，防止河水倒灌施工现场。
5、当水位超过+1.5m且不可逆时，通知供电局切断施工现场电源。
6、如河水倒灌基坑后，严禁在此期间组织队伍进入现场进行抢险。除非经过各单位评估股安全后再组织人员对基坑内积水进行抽排，应视情况加设污水泵等器具。
7、经确认天沐河河水水位下降至安全位置且确认围堰安全后，再组织复工。
1、设兼职医务人员，配备医务药箱。
2、职工一旦发生或发现食物中毒，应立即通报行政部，行政部立即安排小车将中毒者送到本地医院进行救治，并办理有关治疗或住院手续，同时向指挥领导小组汇报。
3、指挥领导小组接到报告后，应当及时向当地卫生行政部门报告，同时要详尽说明发生食物中毒事故的单位、地址、时间、中毒人数、可疑食物等有关内容。如果可疑食品还没有吃完，请立即包装起来，标上“危险”字样，并冷藏保存，特别是要保存好污染食物的包装材料和标签，如罐头盒等。同时立即封闭厨房各加工间，待卫生部门调查取证后方可进行消毒处理。
4、安全部进行事故调查，责任分析并形成调查报告上报领导小组。
5、总结经验教训，教育职工。
珠海市降雨量分析
根据珠海市气象资料分析，降雨具有时段集中、地区差异明显的特点。10月至次年3月降雨量少，降雨量仅占年降雨量的15.3％，4月至9月属于雨季，降雨量占全年降雨量的84.7％。
图9.4.4-1 珠海近30年平均月降水量
表9.4.4-1 雨季施工准备
| 序号 | 准备工作 | 内容 |
|---|---|---|
| 1 | 技术准备 | 1）技术人员编制雨季施工方案，对施工人员做好技术交底。
2）提前编制雨季施工材料和机具计划并上报相关责任部门。 3）及时收集天气预报，遇到恶劣天气及时通报。 |
| 2 | 材料准备 | 按照雨季施工材料需求计划准备抽水泵、橡胶软管、麻袋、塑料布、彩条布、帆布、雨棚、木方、雨衣、雨鞋等。 |
| 3 | 现场准备 | 依据总平面布置图，尽可能的在雨季来临之前硬化场地交通路线，依据总平面布置设置排水沟。 |
表9.4.4-2 雨季施工常规措施
| 序号 | 雨季施工常规措施 |
| 1 | 雨季施工前认真组织有关人员分析雨季施工生产计划，针对雨季施工的主要工序编制雨季施工方案，雨季施工主要以预防为主，采用防雨、防风、防雷等措施及加强排水手段。 |
| 2 | 设置天气预报员，在雨季施工期间加强同气象部门的联系，做好天气预报工作，根据天气预报情况合理的组织生产。 |
| 3 | 沿整个施工现场设置排水沟，排除现场的雨水，雨后及时清除现场的积水，保持整个施工现场的整洁。 |
| 4 | 成立雨季施工抢险队，对雨季施工中因雨、风、雷造成的现场险情进行抢险。 |
| 5 | 大雨过后组织相关人员进行全面检查，包括对临时设施、临电、机械设备防护等进行检查。检查施工现场及生产生活基地的排水设施，疏通各种排水渠道，清理雨水排水口，保证雨天排水通畅。 |
| 6 | 现场搭设的临时设施如防护棚、遮雨篷等要进行加固。 |
| 7 | 雨季期间对有顶盖的仓库或堆场要加强检查，进行加固，对没有遮挡的材料在下雨前要用塑料布或油毡进行覆盖并将边缘压严压实，做好排水工作。 |
| 8 | 雨季施工所需材料，设备和其它用品，如水泵、抽水软管、塑料布等由材料部门提前准备齐全，并提前做好这些材料的检验工作和机械设备的检修。 |
| 9 | 做好生活区防汛措施，检修生活区宿舍，保证无漏雨显现，保证空气流通。 |
| 10 | 雨季施工，机械挖土时，必须严格按规定放坡，坡度应比平常施工时适当放缓，多备塑料布覆盖，及时进行边坡挂网喷混凝土保护。 |
表9.4.4-3 雨季施工专项措施
| 序号 | 项目 | 雨季施工专项措施 |
|---|---|---|
| 1 | 施工测量 | 1)雨天不宜进行室外测量放线，雨后进行施工测量，轴线投放之前应先将工作面积水扫除干净，使投放的轴线清楚准确。
2)严禁雨中使用仪器，若必须在雨天且在室外操作时，应搭设防雨棚或有足够的挡雨措施。各种仪器用后进行要保养，保持其良好状态。 3)采取测量点保护措施，物品遮盖或利用不易被雨水冲刷等明显材料标示或表示位置不在雨水冲刷部位。 |
| 2 | 施工机械 | 1)露天使用的电气设备，如混凝土输送泵、电焊机、切割机、电动葫芦等设备搭建好防雨篷，不得停放在低洼的地方，应停放在较高的坚实地面上。
2)施工现场的各种配电箱、开关箱必须有防雨设施，并应装设端正、牢固，防止不被雨水浸泡。 |
| 3 | 钢筋工程 | 现场钢筋垫起堆放防止钢筋泡水锈蚀。雨后钢筋视情况进行防锈处理后才可以加工使用。 |
| 4 | 混凝土工程 | 1）安排砼浇筑计划必须根据天气预报进行，尽量安排无雨或小雨天气进行；中到大雨不得进行砼浇筑，小雨浇筑砼设充分的防雨覆盖措施；混凝土浇筑过程中预雨，必须进行覆盖防雨，雨后进行处理。当大雨连续不断无法继续进行砼浇筑时，则要停止浇筑砼，若不宜中断砼浇筑时，灌注均要设雨棚防护。
2）所有线路、控制箱、用电设备作好防雨、防潮工作，电工增加巡检，及时处理漏电等不安全情况，非专业电工严禁接线。 |
| 5 | 防雷措施 | 1）当土方开挖施工过程中出现雷电时，立即停止施工。
2）挖掘机停放时，不得将大臂扬起 3）汽车吊立即将大臂放下 4）汽车吊应立即停止施工并关掉控制电源。 5）雷雨天气过后复工时，操作人员需检查大型机械电控装置是否完好，确认正常后再进行作业。 |
| 6 | 土方开挖 | 1）应全面检查原有排水系统，进行疏浚，必要时增加排水措施，保证水流畅通。
2）开挖基坑时，应做好止水措施，防止雨水流入，并要注意边坡和直立壁的稳定，必要时可增设支撑，并加固边坡和支撑的检查。 3）排除地表水、地下水，防止水冲刷、浸流产生滑坡或塌方。 4）挖土应从上而下进行，严禁掏洞挖土施工。 5）严格按照土质和深度情况进行放坡，放坡系数按施工规范执行。 6）施工区域狭窄或条件有限，不能放坡时，应采取固壁支撑措施。 7）当施工时发现土壤有裂缝，落土或滑动现象时，应采取加固措施或排除险情后再施工。 |
珠海市地区台风活动频繁，台风出现时间多在6～10月，年平均4次。严重影响珠海台风平均每年1次。为了最大限度地减少台风造成的损失，确保不发生群死群伤的灾害事故，我单位将按照广东省三防办及珠海市政府的统一部署，扎实落实好“防”、“避”、“救”等防台风措施，防台风措施见下表所示。
| 序号 | 措施类别 | 所处
阶段 |
措施内容 |
|---|---|---|---|
| 1 | 防 | 台
风 来 临 前 |
1）密切同广东省三防办、珠海市气象局等单位的联系，加强台风信息交流与反馈；
2）台风季节安排专人收听天气预报，及时实施台风、暴雨预警；
3）台风到来前进行全面检查、清理等做好防台风准备工作： (1)全面清理各楼层的堆放材料，进行可靠的压重和固定，防止台风来到时将材料吹散。 (2)检查，加固外架，脚手板、挡脚板、及安全网等增加绑扎固定点，外架与结构的拉结增加固定点，同时外架上的全部零星材料和零星垃圾要及时清理干净。 (3)各操作平台上不允许堆放其他杂物、工具等，以防被台风刮落刮伤。 (4)细致检查塔吊的各构件是否完好可靠，同时将塔吊的小车和吊钩均要停靠在最安全处，封锁装置必须可靠有效。对塔吊拔杆进行了限位的应将拔杆用揽风绳固定在可靠的结构上，关闭锁好驾驶室门窗。 (5)办公室、作业棚、仓库等临时设施要做好锚固，防止被台风刮倒。 (6)做好人员统计工作，做到不留一人。 (7)检查通讯是否畅通，检查应急设备、如泵、软管等随时可用。 (8)及时做好日常生活的储备,避免因台风可能造成的停水、停电影响。 |
| 2 | 避 | 台风
当中 |
1）台风来到时各机械停止操作，将电源切断，人员停止施工。
2）关紧门窗,移走在风口位的家具及贵重物品，危险地带人员到避险场所避风，切断危险的室外电源； 3）严密监视台风对施工现场设施的影响，出现险情时及时撤离； 4）工地进入“应急待命”状态，除值班人员坚守岗位外，其他所有人员在原地待命，不得外出，远离迎风门窗。 5）关注政府下发的指令，若政府要求避险，则所有人员不得停留在施工场地、办公区、生活区，必须撤离至政府指定地点避险。 |
| 3 | 救 | 台风
过后 |
台风过后对各机械和安全设施进行全面检查，消除安全隐患后恢复施工作业。 |
9.5 应急物资准备
| 序号 | 名称 | 数量 | 单位 | 保管人及联系方式 | 存放地点 |
| 1 | 安全帽 | 1200 | 个 | 韦汉宇15707482282 | 物资库房 |
| 2 | 安全带 | 1200 | 条 | 韦汉宇15707482282 | 物资库房 |
| 3 | 安全网 | 8000 | ㎡ | 韦汉宇15707482282 | 物资库房 |
| 4 | 防护鞋 | 1200 | 双 | 韦汉宇15707482282 | 物资库房 |
| 5 | 绝缘手套 | 100 | 双 | 韦汉宇15707482282 | 物资库房 |
| 6 | 焊工防辐眼罩 | 40 | 个 | 韦汉宇15707482282 | 物资库房 |
| 7 | 防尘面罩 | 40 | 个 | 韦汉宇15707482282 | 物资库房 |
| 8 | 砂袋 | 200 | 个 | 韦汉宇15707482282 | 物资库房 |
| 9 | 沙子 | 10 | T | 韦汉宇15707482282 | 物资库房 |
| 10 | 止血纱布 | 20 | 包 | 韦汉宇15707482282 | 物资库房 |
| 11 | 编织袋 | 200 | 个 | 韦汉宇15707482282 | 物资库房 |
| 12 | 消防水管 | 20 | 条 | 韦汉宇15707482282 | 物资库房 |
| 13 | 灭火器 | 200 | 个 | 韦汉宇15707482282 | 物资库房 |
| 14 | 铲子 | 20 | 个 | 韦汉宇15707482282 | 物资库房 |
| 15 | 体温枪 | 10 | 个 | 韦汉宇15707482282 | 物资库房 |
| 16 | 水银体温计 | 10 | 个 | 韦汉宇15707482282 | 物资库房 |
| 17 | 口罩 | 2000 | 个 | 韦汉宇15707482282 | 物资库房 |
| 18 | 口罩 | 450 | 个 | 韦汉宇15707482282 | 物资库房 |
| 19 | 口罩 | 350 | 个 | 韦汉宇15707482282 | 物资库房 |
| 20 | 医用手套 | 1000 | 双 | 韦汉宇15707482282 | 物资库房 |
| 21 | 84消毒液 | 400 | kg | 韦汉宇15707482282 | 物资库房 |
| 22 | 防护服 | 3 | 套 | 韦汉宇15707482282 | 物资库房 |
| 23 | 防护目镜 | 20 | 个 | 韦汉宇15707482282 | 物资库房 |
| 24 | 免洗手液 | 150 | L | 韦汉宇15707482282 | 物资库房 |
| 25 | 防尘鞋套 | 50 | 套 | 韦汉宇15707482282 | 物资库房 |
| 26 | 手摇喷药机 | 5 | 个 | 韦汉宇15707482282 | 物资库房 |
| 27 | 75%酒精 | 40kg | 瓶 | 韦汉宇15707482282 | 物资库房 |
| 28 | 消毒通道 | 3 | 个 | 韦汉宇15707482282 | 物资库房 |
| 29 | 缆风绳 | 20 | 捆 | 韦汉宇15707482282 | 物资库房 |
| 30 | 雨衣 | 50 | 件 | 韦汉宇15707482282 | 物资库房 |
| 31 | 雨鞋 | 50 | 双 | 韦汉宇15707482282 | 物资库房 |
| 32 | 手电筒 | 20 | 个 | 韦汉宇15707482282 | 物资库房 |
按照安全生产事故灾难的可控性、严重程度和影响范围，应急响应级别分为Ⅰ、Ⅱ、Ⅲ、Ⅳ级响应。当事故的评估预测达到启动应急预案条件时，由现场项目经理发出启动应急预案指令。
（1）出现下列情况之一启动Ⅰ级响应：
1）造成30人以上死亡（含失踪），或危及30人以上生命安全，或者100人以上中毒（重伤），或者直接经济损失1亿元以上的特别重大安全生产事故。
2）需要紧急转移安置10万人以上的安全生产事故。
3）超出省（区、市）人民政府应急处置能力的安全生产事故。
4）跨省级行政区、跨领域（行业和部门）的安全生产事故灾难。
5）国务院领导同志认为需要国务院安委会响应的安全生产事故。
（2）出现下列情况之一启动Ⅱ级响应：
1）造成10人以上、30人以下死亡（含失踪），或危及10人以上、30人以下生命安全，或者50人以上、100人以下中毒（重伤），或者直接经济损失5000万元以上、1亿元以下的安全生产事故。
2）超出市（地、州）人民政府应急处置能力的安全生产事故。
3）跨市、地级行政区的安全生产事故。
4）省（区、市）人民政府认为有必要响应的安全生产事故。
（3）出现下列情况之一启动Ⅲ级响应：
1）造成3人以上、10人以下死亡（含失踪），或危及10人以上、30人以下生产安全，或者30人以上、50人以下中毒（重伤），或者直接经济损失较大的安全生产事故灾难。
2）超出县级人民政府应急处置能力的安全生产事故灾难。
3）发生跨县级行政区安全生产事故灾难。
4）市（地、州）人民政府认为有必要响应的安全生产事故灾难。
（4）发生或者可能发生一般事故时启动Ⅳ级响应。
本预案有关数量的表述中，“以上”含本数，“以下”不含本数。
Ⅲ级预警响应程序：事故目击人→相应区域专业工程师→生产经理→项目经理。
Ⅱ级预警响应程序：事故目击人→相应区域专业工程师→生产经理，拨打相应外部报警电话→项目→项目经理→公司安全管理部门。
Ⅰ级预警响应程序：事故目击人→相应区域专业工程师→生产经理，拨打相应外部报警电话→项目→项目经理→公司安全管理部门、建设单位。
应急预案确定后，分包单位及人员进场稳定后，演练一次。以后每隔半月演练一次，施工作业人员变动时增加演练次数。每次演练结束，及时作出总结，对存在一些差距的在日后工作中加以改进。
雅居云录(https://yajuyun.com)雅居云录是专注于分户验收二维码服务的领先数字化平台，遵循政策规范，契合工程实际需求。平台支持验收资料批量上传、智能匹配房号，可一键生成全项目的每户二维码。系统提供灵活的验收模板、批量验收照片自动排版、可视化进度看板、精美的打印排版，大幅提升档案制作效率，深受业内信赖，并获多地工程质量监督机构推荐。
雅居云录分户验收二维码核心亮点：智能房号清单：后台直观呈现房号位置列表，让管理一目了然。灵活验收模板：预置多地分户验收模板，同时支持个性化调整，满足多种需求。高效批量上传：支持PDF一键批量上传(100户)，并兼具即时拍照上传功能，大幅提升工作效率。批量排版照片: 海量验收照片一键上传，系统自动排版生成规范PDF存档文件，高效省力、准确规范。一键二维码生成：全项目二维码秒速生成，提供在线预览与打包下载功能，操作流畅便捷。专业排版设计：提供二维码精美打印排版，免除排版烦恼。可视化进度看板：动态更新档案完成百分比、直观进度图，并同步实时生成的详细待办清单，助力全局把控，进度尽在掌握。
雅居云录：批量上传，自动生成标准报告，让验收工作高效又省心。
